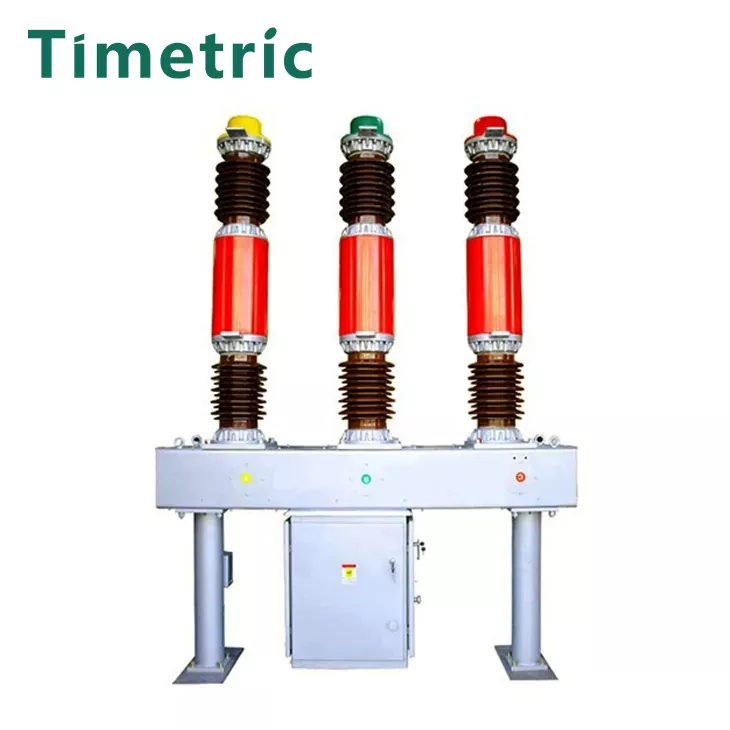

LW8-40.5AG SF6 회로 차단기
항목 : LW8-40.5AG SF6 회로 차단기좋은 아크 소화 성능SF6 가스는 우수한 아크 쿼싱 특성을 가지므로 결함 전류의 신뢰할 수 있고 빠른 중단을 보장합니다.간단한 구조와 소형 크기SF6 가스를 사용하면보다 간소화되고 소형 회로 차단기 설계를 가능하게하여 제한된 공간에 쉽게 맞출 수 있습니다.좋은 오프닝 성능, 균형 잡힌 작동차단기는 부하 또는 오류 조건에서도 균형 잡힌 개방 성능으로 매끄럽고 안정적인 작업을 제공합니다.밀봉 된 회로 차단기, 낮은 작동 노이즈회로 차단기의 밀폐 된 특성과 SF6 가스의 사용은 외부 노이즈 최소한으로 조용한 작동을 초래합니다.낮은 검사 및 유지 보수 워크로드SF6 가스는 빈번한 유지 보수의 필요성을 크게 줄이며 검사 비용과 차단기 수명 동안의 노력을 낮추십시오.
문의 보내기
제품 설명
항목 : LW8-40.5AG SF6 회로 차단기
· 구조 : 각 극은 단일 컬럼 단일 골수 구조로 설계되었습니다.
· ARC Extinguishing : 효율적인 성능을 위해 자체 에너지 아크의 원리를 활용합니다.
· 작동 : ACT14 스프링 액추에이터가 장착되어 신뢰할 수있는 작업이 가능합니다.
· 기계적 연계 : Athree-Phase Mechanical Linkage를 통합하여 모든 단계에서 동기화 된 성능을 보장합니다.
· 준수 :이 회로 차단기는 고전압 장비에 대한 TheGB1984 및 CIEC62271-100 표준의 요구 사항을 충족합니다.
모델 설명
주요 기술 매개 변수
|
아니요. |
ltem |
단위 |
데이터 |
||
|
1 |
평가 |
전압 |
KV |
40.5 |
|
|
|
번개 충격 견해 전압 (전체 크레스트 값) |
KV |
185 |
||
|
전력 주파수 견해 전압 (IMIN) |
KV |
95 |
|||
|
2 |
정격 전류 |
A |
1600 2000 |
||
|
3 |
기계적 수명 |
fime |
3000 |
||
|
4 |
황 6 헥사 플루오 라이드 가스 가스 Lgauge 압력의 정격 압력 20 ℃) |
MPA |
0.50 |
||
|
5 |
경보 압력/최소 기능 압력 (20 ℃의 게이지 압력) |
MPA |
0.47/0.45 |
||
|
6 |
정격 단락 전환 전류 |
그만큼 |
25 |
31.5 |
|
|
정격 단락 폐쇄 전류 (피크) |
그만큼 |
80 |
|||
|
8 |
정격 단기 견해 전류 (열 안정 전류) |
그만큼 |
25 |
31.5 |
|
|
9 |
정격 단기 견해 전류 (열 안정 전류) |
그만큼 |
60 |
80 |
|
|
10 |
정격 단락 전환 전류 |
그만큼 |
63 |
8 |
|
|
11 |
정격 단축 회로 스위칭하에있는 누적 스위칭 시간 수 |
타임스 |
15 |
10 |
|
|
12 |
단락 기간 등급 |
S |
4 |
||
|
13 |
마감 시간 LAT 등급 작동 볼타겔 |
|
≤0.1 |
||
|
14 |
스위칭 시간 (정격 작동 전압) |
5 |
≤0.06 |
||
|
15 |
정격 운영 순서 |
|
C-0.3S-CO-180S-CO |
||
|
16 |
정격 개구부 및 폐쇄 단위 커패시터 뱅크 전류 |
A |
400 |
||
|
17 |
누출 중 |
%연령 |
≤1 |
||
|
18 |
(황 6 헥사 플루오 라이드 가스의 수분 함량 (V/V) |
|
≤150x10-9 |
||
|
19 |
CT14 정격 작동 전압이있는 스프링 작동 메커니즘 |
|
|
||
|
코일 닫기, 열방 코일 전압 |
V |
방송 : 220 380 IDC) : 48 110 220 |
|||
|
에너지 저장 모터 전압 |
V |
IAC) : 220 380 (DC) : 110 220 |
|||
|
20 |
황 6 헥사 피 유리 드 가스 중량 |
kg |
8 |
||
|
21 |
회로 차단기의 무게 [Nduding 작동 메커니즘) |
kg |
1400 |
||
구조 및 장착 치수
작업 환경 ：
항목 : LW8A-40.5 SF6 회로 차단기
주변 온도 :
상한 : +40 ° C
하한 : -30 ° C
고도:
해발 ≤2000 미터
더 높은 고도에 설치되면 단열 수준에 대한 조정이 필요할 수 있습니다.
풍압 :
≤700 PA (최대 34m/s의 풍속에 해당).
지진 조건 :
회로 차단기는 8도까지의 강도를 견딜 수 있도록 설계되었습니다.
오염 수준 :
클래스 I은 정상적인 환경 오염 수준에 적합하다는 것을 나타냅니다.
온도 변동 :
최대 일일 온도 차이 : 더 이상 25 ° C.
전기 회로 고장의 가능한 원인
항목 : LW8A-40.5 SF6 회로 차단기
1. SF6 가스 단열재에서의 확장
· SF6 가스 누출 : SF6 (황 육각형 플루오 라이드) 가스는 회로 차단기 접점을 단열하는 데 사용됩니다. 가스의 누출 또는 악화는 절연 특성을 줄여 성능의 고장과 결함 전류를 방해하지 않는 실패가 발생할 수 있습니다.
· 가스 압력 불충분 : 가스 압력이 낮 으면 SF6 가스가 결함 중에 아크를 해소하는 데 필수적이기 때문에 가스 압력이 부적절하게 작동 할 수 있습니다.
2. 기계적 실패
· 스프링 메커니즘 오작동 : 차단기는 스프링 메커니즘을 통해 작동하여 개방 및 폐쇄를위한 에너지를 저장합니다. 스프링 또는 액추에이터 메커니즘의 오작동은 적절한 작동을 방지하여 차단기를 열거 나 닫지 못하게 할 수 있습니다.
· 접촉 마모 또는 손상 : 시간이 지남에 따라 차단기의 접촉은 마모, 불타 오르거나 기계적 손상을 입을 수 있으며 필요에 따라 회로를 만들거나 파괴하는 능력을 손상시킬 수 있습니다.
3. 전기 결함
· 과전류 또는 단락 : 차단기의 중단 용량을 넘어서 과부하 또는 단락으로 인해 과열이 발생하거나 차단기의 내부 구성 요소가 손상 될 수 있습니다.
· 잘못된 여행 설정 : 트립 설정이 잘못 구성되거나 보호 계전기가 올바르게 작동하지 않으면 과전류 또는 오류가 발생한 경우 차단기가 트립되지 않을 수 있습니다.
4. 어류
아크 소화 실패 : SF6 회로 차단기는 SF6 가스의 아크 켄칭 특성에 의존합니다. 차단기가 전기 아크를 올바르게 소멸시키지 못하면 (가스 압력 문제 또는 오염으로 인해), 이로 인해 끊임없는 아크가 발생하여 차단기와 주변 장비를 손상시킬 수 있습니다.

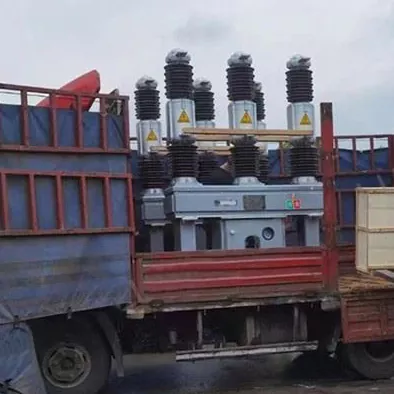

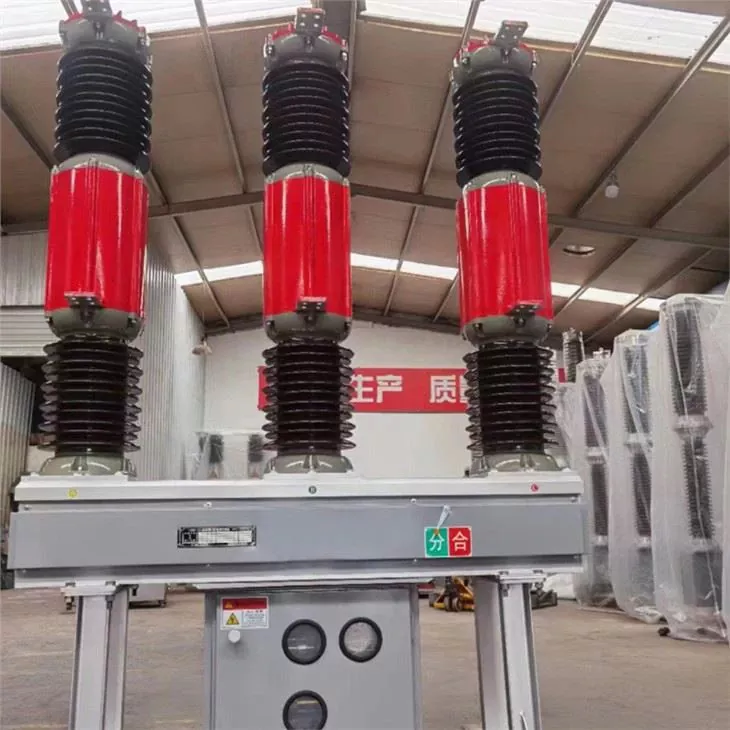

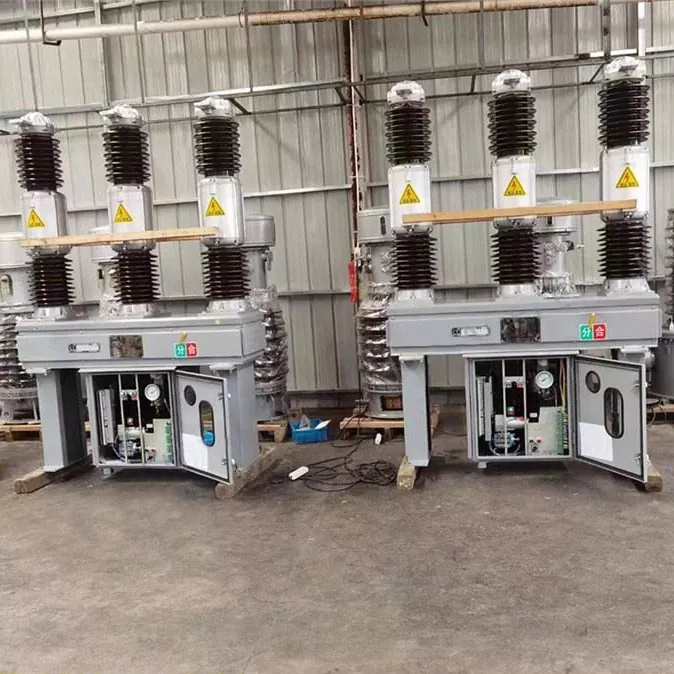

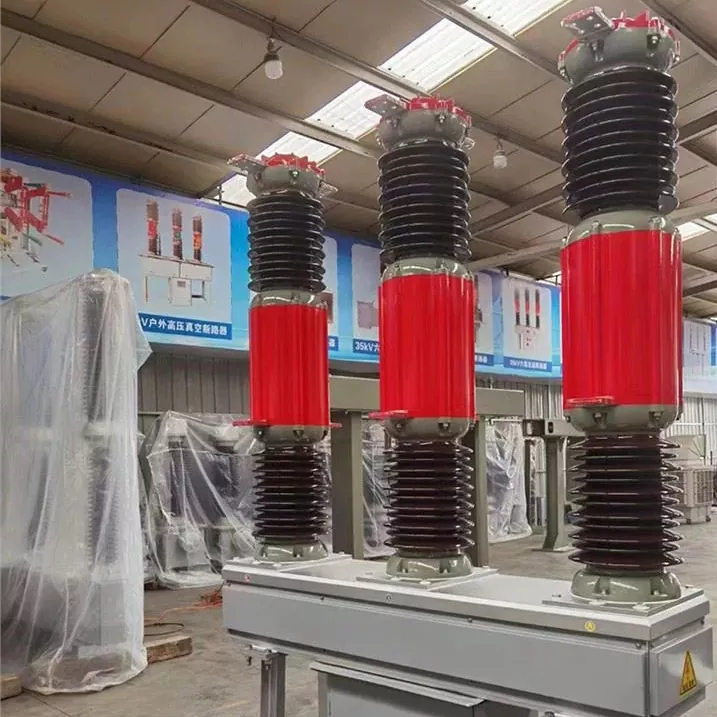

제품 실제 샷
FAQ
항목 : LW8A-40.5 SF6 회로 차단기
1. LW8A-40.5 SF6 회로 차단기는 무엇입니까?
답변 : LW8A-40.5 SF6 회로 차단기는 일반적으로 전기 변전소 및 전원 시스템에 사용되는 40.5kV 등급의 고전압 회로 차단기입니다. 단열 및 아크 쿼싱 목적으로 SF6 가스를 사용하여 고전압 환경에서 신뢰할 수있는 작동을 보장합니다.
2. LW8A-40.5 SF6 회로 차단기의 주요 특징은 무엇입니까?
답변:
정격 전압 : 40.5kV
SF6 가스 단열 및 아크 켄칭
고장 전류를 방해하는 데 적합한 높은 파괴 용량
빠른 결함 제거를위한 빠른 작동 메커니즘
실외 및 실내 응용 프로그램에 적합합니다
쉽게 설치할 수 있도록 소형 디자인
3. LW8A-40.5 SF6 회로 차단기는 어떻게 작동합니까?
답변 : 차단기는 SF6 가스를 사용하여 결함 중에 접촉이 열릴 때 형성된 아크를 소화하여 작동합니다. 결함이 감지되면 회로 차단기의 제어 시스템이 스프링 메커니즘을 활성화하여 접점을 분리하도록합니다. SF6 가스는 아크에서 에너지를 흡수하여 냉각하여 회로가 안전하게 중단되도록합니다.
