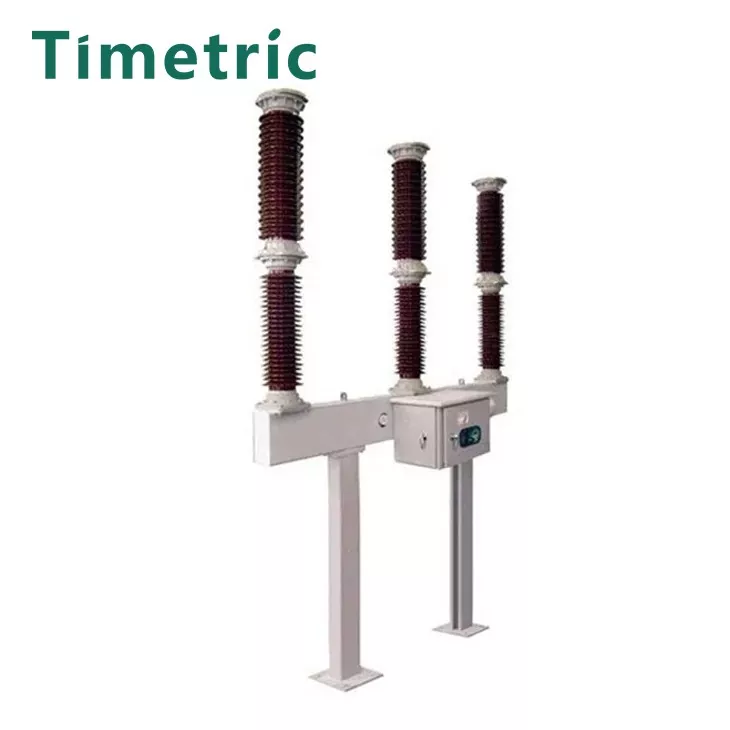

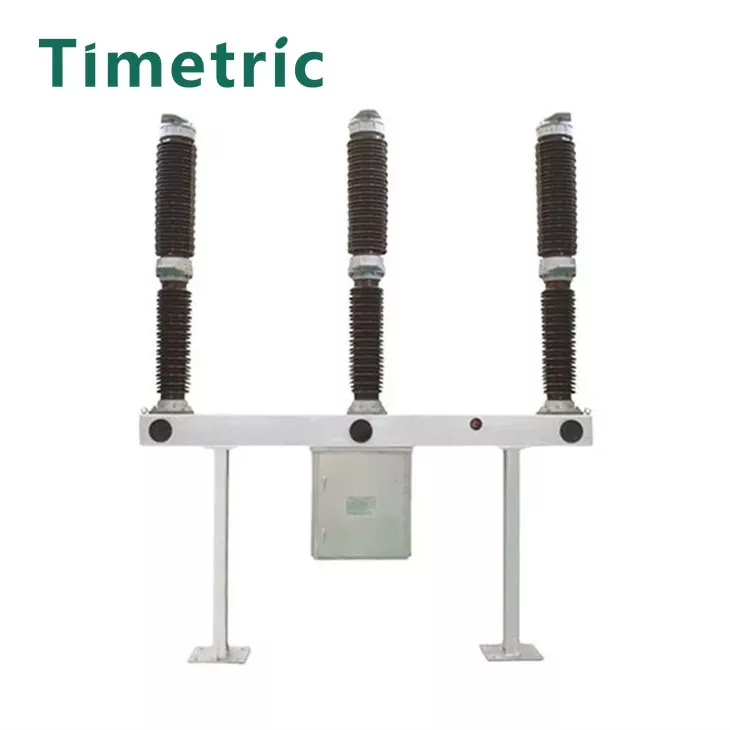

90kv 110kv Sf6 회로 차단기

90kv 110kv Sf6 회로 차단기는 차세대 자체 에너지 고전압 회로 차단기입니다. 이 제품은 다음을 위해 설계되었습니다:

신청:

● 부하 전류 및 단락 사고 전류를 폐쇄 및 차단합니다.

● AC 50Hz, 126kV 전력 시스템의 전력 장비 및 연결 라인을 제어하고 보호합니다.

고도 기능:

● 해발 2500m 이하 지역에서 사용하기에 적합합니다.

절연 및 아크 소멸:

● SF6 가스를 절연 및 소호 매체로 활용합니다. 고산 지역에서는 SF6와 CF4의 혼합물이 사용됩니다.

작동 메커니즘:

● 자기 에너지 소호 원리와 스프링 작동 메커니즘을 갖추고 있습니다.

주요 기술 매개변수

구조 및 장착 치수

근무환경：

항목: LW9-72.5 육불화황 회로 차단기 설치 및 작동 조건

고도:

● 해발 2500m 이하 지역에 설치하기에 적합합니다. 더 높은 고도에서 사용하는 경우 정격 절연 수준을 조정해야 할 수도 있습니다.

주변 온도:

●  지정된 온도 범위 내에서 작동하도록 설계되었습니다. 일반적으로 상한은 +40°C이고 하한은 -30°C입니다.

습기:

● 차단기는 SF6 가스의 절연 특성에 영향을 줄 수 있는 습기 유입을 방지하기 위해 습도가 낮은 환경에 설치해야 합니다.

풍압:

● 최대 700Pa(풍속 34m/s에 해당)의 풍압을 견뎌야 합니다.

내진성:

● 최대 8도의 지진 강도를 견딜 수 있습니다.

오염 수준:

● 클래스 I 오염 수준으로 분류된 환경에서 사용하도록 설계되어 덜 오염된 지역에서 안정적인 작동을 보장합니다.

전기 회로 고장의 가능한 원인

절연 파괴:

습기 유입이나 오염 물질로 인한 절연 성능 저하로 인해 단락이나 아크가 발생할 수 있습니다.

SF6 가스 누출:

SF6 가스가 손실되면 절연 효과가 감소하고 전기 고장 위험이 높아질 수 있습니다.

기계적 고장:

스프링 작동 메커니즘이나 기타 기계 구성 요소의 오작동으로 인해 회로 차단기가 제대로 작동하지 않을 수 있습니다.

전기 부품 고장:

제어 릴레이, 접점 또는 회로 보호 장치의 오류로 인해 회로 중단이 발생할 수 있습니다.

과부하:

정격 전류 이상으로 계속 사용하면 차단기가 과열되어 파손될 수 있습니다.

단락 이벤트:

갑작스러운 단락으로 인해 회로 차단기의 차단 용량을 초과할 수 있는 과도한 전류가 발생할 수 있습니다.

환경적 요인:

극한의 온도, 높은 습도 또는 오염은 회로 차단기의 성능과 신뢰성에 부정적인 영향을 미칠 수 있습니다.

부적절한 설치 또는 유지 관리:

잘못된 설치 방법이나 부적절한 유지 관리로 인해 작동 오류가 발생할 수 있습니다.

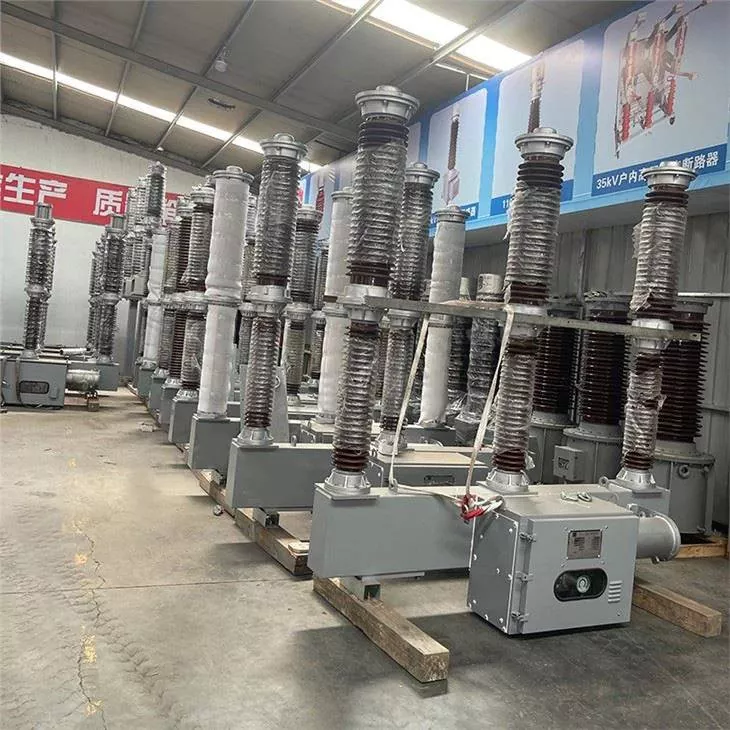

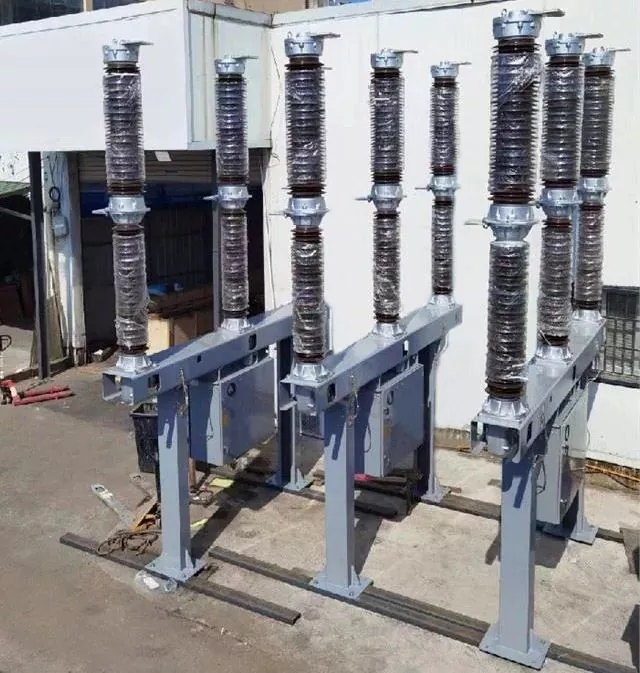

제품 실제 샷

FAQ

Q1: 90kV 및 110kV SF6 회로 차단기의 주요 용도는 무엇입니까?

A1: 회로 차단기는 전력 시스템의 부하 전류 및 단락 사고 전류를 차단하고 차단하도록 설계되어 전력 장비에 대한 제어 및 보호 기능을 제공합니다.

Q2: 차단기에는 어떤 종류의 가스가 사용되나요?

A2: 회로 차단기는 육불화황(SF6) 가스를 절연 및 소화 매체로 사용합니다. 고산 지역에서는 SF6와 CF4의 혼합물이 사용될 수 있습니다.

Q3: 이 차단기의 작동 조건은 무엇입니까?

A3: 주변 온도 범위가 -30°C ~ +40°C인 2500미터 미만의 고도에서 효과적으로 작동합니다.
