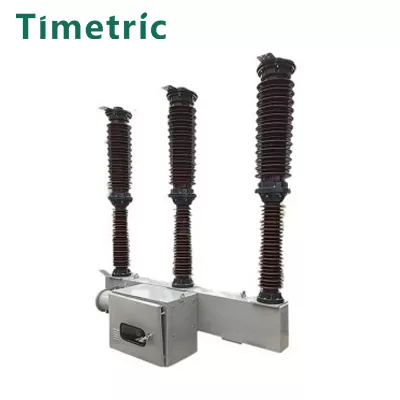

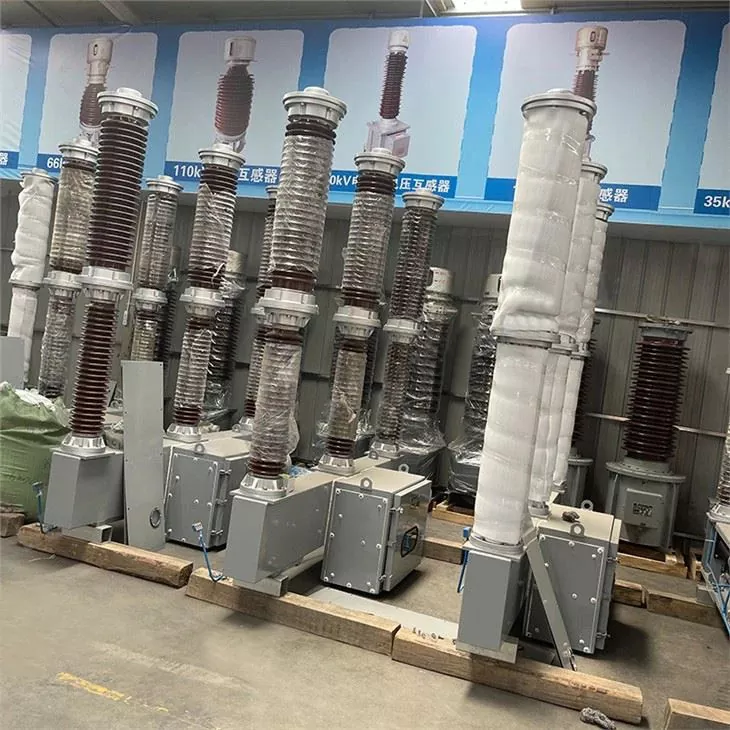

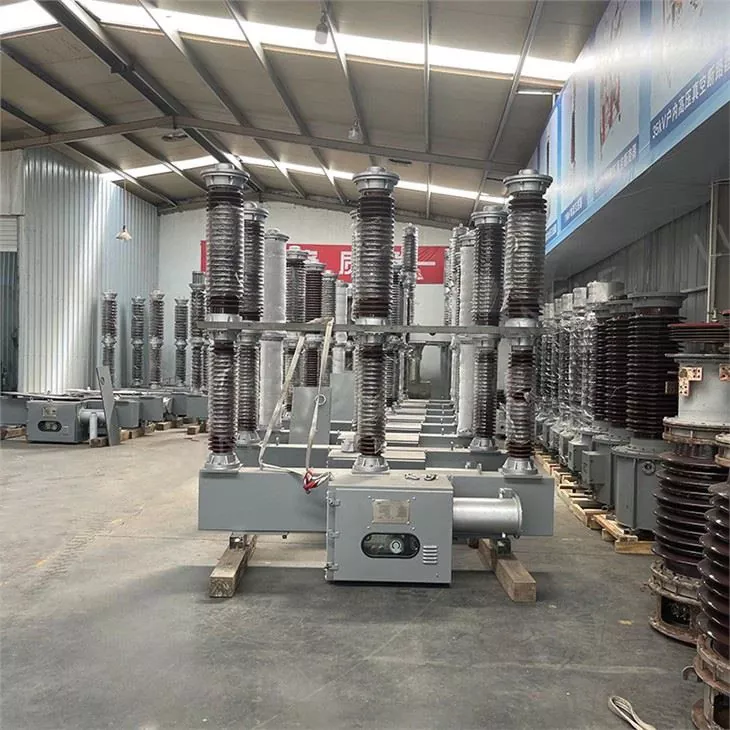

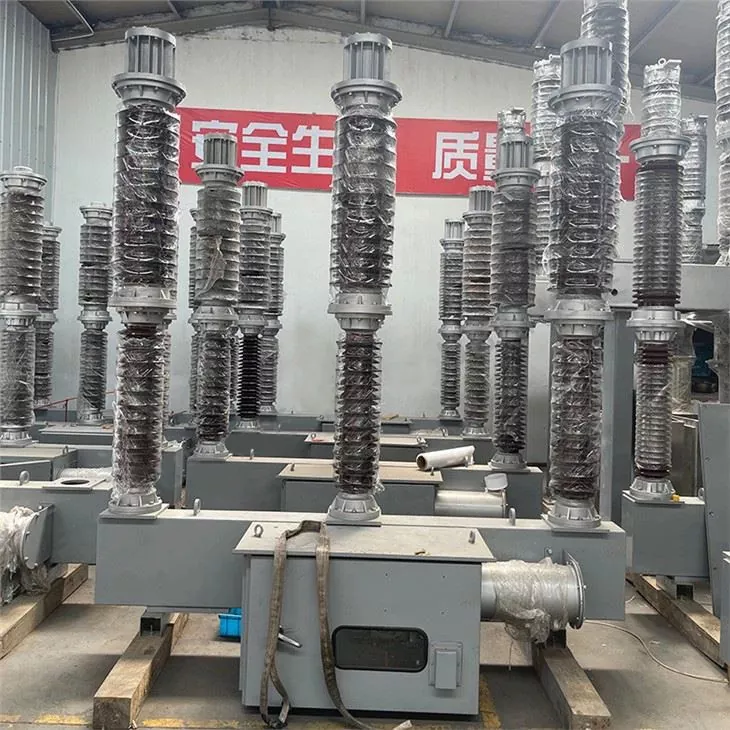

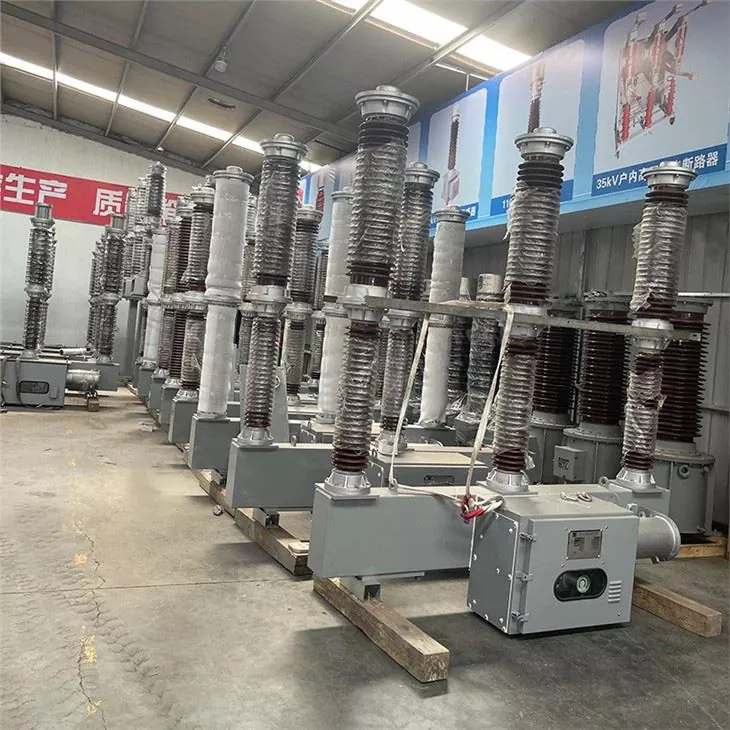

LW9-72.5 Sf6 회로 차단기

항목:LW9-72.5 Sf6 회로 차단기
우수한 아크 소화 성능:
SF6 가스는 전기 아크를 소화하는 탁월한 기능을 제공합니다.
컴팩트하고 심플한 디자인:
차단기는 구조가 간단하고 크기가 작아 설치가 용이합니다.
효과적인 오프닝 성능:
안정적인 개방 성능으로 균형 잡힌 작동을 제공합니다.
저소음 밀폐형 디자인:
밀폐형 구조로 작동 소음이 최소화됩니다.
낮은 유지 보수 요구 사항:
회로 차단기는 검사 및 유지 관리 작업량이 줄어들어 사용자 친화적입니다.

문의 보내기

제품 설명

옥외용 고 LW9-72.5 SF6 회로 차단기의 장점은 다음과 같습니다.

주요 이점:

강력한 파괴능력

LW9-72.5 SF6 회로 차단기는 고압 가스를 사용하여 전기 아크를 신속하게 소멸시켜 고전류를 빠르고 안전하게 차단합니다. 용량성 또는 유도성 전류를 차단할 때 재점화 위험을 효과적으로 방지하여 중전압 및 고전압 회로에 안정적으로 사용할 수 있습니다.

오래 지속되고 내구성이 있음

이 회로 차단기는 수명이 길고 유지 관리 빈도가 낮습니다. 빈번한 작업을 처리하도록 설계되었으며 최대 용량(50kA)에서 최대 19회 연속 차단을 수행할 수 있으며 총 차단 용량은 최대 4200kA입니다.

2, 긴 전기 수명

우수한 절연성

SF6 가스는 절연성이 우수하여 높은 압력(0.3MPa)에서도 차단기가 안전하게 작동할 수 있습니다. 다양한 절연 테스트를 쉽게 통과하여 전기적 결함에 대한 강력한 보호 수준을 제공합니다.

안정적인 씰링 및 낮은 유지 관리

차단기의 설계는 가스실을 단단히 밀봉하여 습기를 차단하도록 설계되었습니다. 차단기 챔버와 저항기를 포함한 각 부품은 자체 가스실에 보관됩니다. 따라서 내부 구성 요소를 열 필요 없이 설치 및 유지 관리가 간단해집니다.

모델 설명

근무환경：

항목:LW9-72.5 Sf6 회로 차단기

설치 및 작동 조건:

장착 옵션: 측면 장착 또는 중간 장착

온도 범위:

상한: +40°C

하한: -30°C

고도: 2000m 이하

(고도가 높은 경우에는 정격 절연 수준을 높여야 합니다)

바람 저항:

최대 풍압: 700 Pa(풍속 34m/s에 해당)

내진성:

지진 강도 최대 8도

오염 수준: 클래스 I

최대 일교차: 25°C 이하

주요 기술 매개변수

숫자	매개변수	단위	값
1	정격전압	kV	72.5
2	정격전류	A	2500/3150
3	정격단락차단전류	카	31.5/40
4	정격단락투입전류(피크값)	카	80
5	정격 단시간 내전류	카	31.5/40
6	정격 단락 기간	S	4
7	정격 피크 내전류(피크)	카	80
8	근거리 고장 차단 전류	카	31.5×75%
9	정격 이탈 차단 전류	카	31.5×25%
10	첫 번째 개방 극 계수		1.5
11	영업 시간	S	≤0.03
12	휴식 시간	S	≤0.06
13	폐관시간	S	≤0.15
14	분할 시간	S	≥0.3
15	미국 시간	S	0.06
16	차단기에 충전된 육불화황 가스의 무게	kg	3.5
17	회로 차단기 총중량	kg	1000
18	기계적 수명	이류	3000

2차 배선 주의

스위치 연동

스위치의 전기적 연동은 신뢰할 수 있는 내부 기계적 연동도 포함하는 FK 변환을 통해 달성됩니다. 수동으로 스위치를 열 때 차단 래치가 저항하면 강제로 당기지 마십시오. 마찬가지로, 닫는 걸쇠가 움직이지 않으면 세게 당기지 마십시오. 대신, 스위치를 다시 열거 나 닫으려고 시도하기 전에 포인터 위치를 확인하십시오.

진공 압력 게이지

전기 접점 진공 압력 게이지 리드는 커버의 하단 부분에 연결되어 있으며 일반적으로 열린 접점은 게이지에서 나옵니다. 하한 포인터는 0.2MPa(또는 -10°C를 고려하면 0.25MPa)로 사전 설정되어 있습니다. SF6 가스 압력이 0.2MPa로 떨어지면 접점이 닫히고 릴레이 보호 회로에 연결됩니다. 사용자는 작업 요구에 따라 하한을 조정할 수 있지만 0.2MPa보다 낮게 설정해서는 안 됩니다.

수동 조작 링

닫는 당김 링은 상자 바깥쪽에 있고, 차단 당김 링은 상자 안에 있습니다. 오류를 방지하려면 수동 조작 중에 올바른 링을 사용하십시오.

에너지 저장 모터용 전원

에너지 저장 모터는 AC 전기로 구동되어야 합니다.
