132kv SF6 회로 차단기

실외용 고전압 LW9-72.5 Sf6 가스 회로 차단기의 장점은 다음과 같습니다.

● 강력한 차단 용량

132kv Sf6 회로 차단기는 SF6 가스를 사용하여 아크를 효과적으로 소화합니다. 빠른 아크 송풍 속도와 짧은 연소 시간 덕분에 높은 차단 전류를 처리할 수 있어 중압 및 고전압 회로의 안전성이 보장됩니다. 용량성 또는 유도성 전류를 분리한 후 다시 점화될 위험이 없습니다.

● 긴 전기적 수명

이 회로 차단기는 긴 서비스 수명과 연장된 유지 관리 주기를 자랑합니다. 짧은 시간 내에 빈번한 작업이 가능하여 안전성과 내구성이 우수합니다. 최대 50kA의 최대 용량에서 19회 연속 개방이 가능하며 총 전류 차단 용량은 최대 4200kA입니다.

● 높은 절연 수준

SF6 가스를 절연 매체로 사용하는 회로 차단기는 매우 높은 절연 수준을 달성합니다. 0.3MPa의 압력에서는 다양한 절연 테스트를 쉽게 통과하여 상당한 안전 여유를 제공합니다.

● 좋은 밀봉 성능

132kv Sf6 회로 차단기는 간단하고 잘 밀봉된 구조를 갖추고 있습니다. 인터럽터 챔버, 저항 및 기둥은 SF6 가스의 수분 함량이 낮은 독립적인 가스 구획을 형성합니다. 이 설계를 통해 내부 구성 요소를 열 필요 없이 편리한 설치 및 유지 관리가 가능하므로 안정적인 밀봉이 보장됩니다.

모델 설명

근무환경：

설치 및 작동 조건:·

장착 옵션:

● 측면 장착

● 중간 장착

주변 온도 범위:

● 상한: +40°C

● 하한: -30°C

고도:

● 최대: 2000m 이하

● (2000m 이상의 고도에서는 그에 따라 정격 절연 수준을 높여야 합니다)

바람 저항:

● 최대 풍압: 700Pa(풍속 34m/s에 해당)

내진성:

● 지진 강도: 최대 8도

오염 수준:

● 1급

일일 최대 기온차:

● 25°C 이하

주요 기술 매개변수

구조 및 장착 치수

전기 회로 고장의 가능한 원인

● 작업을 종료하기 전에 표시기가 켜지지 않음

빨간색과 녹색 표시등이 꺼지면 제어 회로가 분리되었거나 제어 전원이 부족함(예: 퓨즈 끊어짐)을 나타냅니다. 다음을 확인하세요.

• 제어 전원 공급 장치

• 정상 작동 전압

• 퓨즈 상태

• 점프 방지 릴레이 기능

• 차단기 보조접점의 상태

• 걸쇠가 풀리는 원인이 되는 공기압이 없는지 확인하세요.

● 폐쇄 작업 후 빨간불 꺼짐

적색등이 꺼지고 녹색등이 깜박이며 사고경고음이 울리면 작동손잡이와 차단기 위치가 일치하지 않아 차단기가 투입되지 않은 상태입니다. 일반적인 문제는 다음과 같습니다.

• 폐쇄 회로 퓨즈가 끊어졌습니다.

• 투입회로의 접촉불량

• 폐쇄 접촉기 고장

• 투입코일 오작동

● 녹색 표시등 꺼짐, 빨간색 표시등 켜짐(깜박이는 표시기 포함)

회로 차단기가 닫혔다가 자동으로 트립되고(빨간색 표시등이 깜박임) 사고 경고음이 울리면 결함을 나타냅니다. 가능한 이유는 다음과 같습니다:

• 보호 트리핑을 유발하는 라인 결함

• 기계적 고장으로 인해 회로 차단기가 닫힌 상태로 유지되지 않습니다.

● 녹색 표시등이 꺼지고 빨간색 표시등이 꺼지지만 현재 측정기는 닫혀 있음을 나타냅니다.

녹색 표시등이 꺼지고 빨간색 표시등도 꺼지지만 전류 측정기에 회로 차단기가 닫혀 있다고 표시되면 다음과 같은 잠재적인 문제가 발생할 수 있습니다.

• 보조 또는 제어 스위치 접점의 접촉 불량

• 트립코일 단선으로 인한 작동불능

• 제어 회로 퓨즈가 끊어졌습니다.

• 수명이 다한 표시등 전구

● DC 전원 공급 장치 접지

132kv Sf6 회로 차단기의 DC 전원 공급 장치는 두 지점에 접지되어야 합니다. SF6 가스에 과도한 수분이 있으면 절연이 손상되고 아크 소멸이 손상되며 독성 물질이 생성될 수 있습니다. 높은 습도 수준은 다음과 같은 결과를 가져올 수 있습니다.

• 단열재 표면에 결로가 발생하여 단열 효과가 감소됩니다.

• 심각한 경우 플래시오버 고장

• 아크 아래의 가수분해 반응으로 삼산화텅스텐, 불화구리와 같은 위험한 부산물이 생성됩니다.

• 고체 유기물 및 금속에 부식 효과가 있어 장비 수명 단축

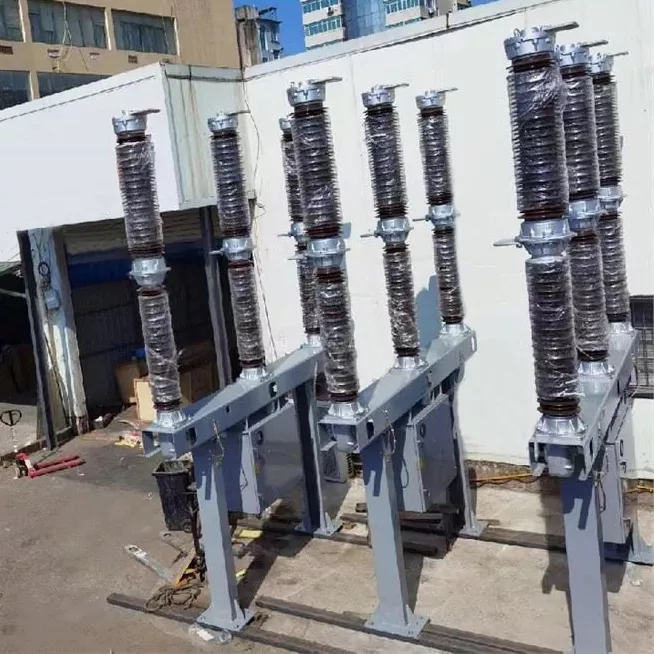

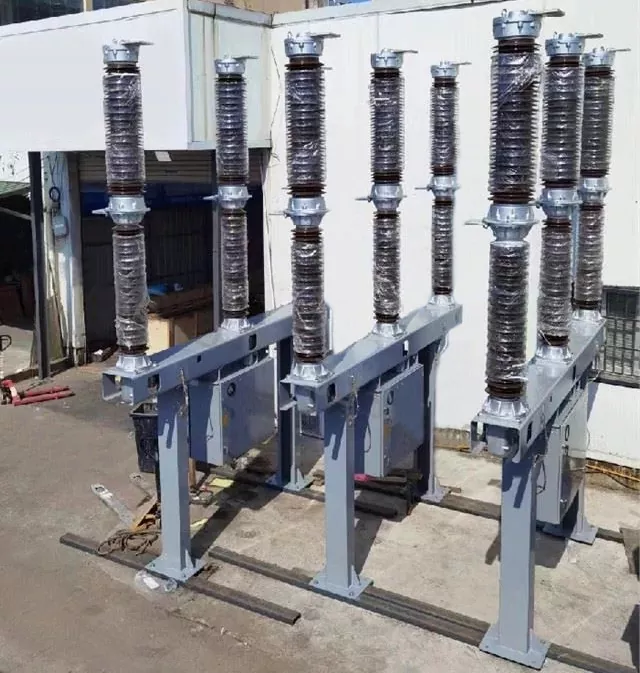

제품 실제 샷

FAQ

Q1: 당신은 공장입니까, 아니면 무역 회사입니까?

A1: 우리는 공장입니다.

Q2: 귀하의 제품에 당사 로고를 사용할 수 있습니까?

A2: 그렇습니다, 당신이 좋은 순서 양이 있는 경우에, 우리는 확실히 OEM를 해서 좋습니다.

Q3: 제품 맞춤화를 허용합니까?

A3: 네, 그렇습니다! 구체적인 도면이나 매개변수를 제공해 주시면 평가 후 견적을 제공해 드리겠습니다.
