145kv 132kv Sf6 회로 차단기

항목:150kv 145kv 132kv Sf6 회로 차단기
우수한 아크 소화 성능: SF6 가스는 아크 소화에 매우 효과적입니다.
컴팩트한 구조: 디자인이 단순하고 공간 효율적입니다.
좋은 개방 성능: 균형 잡힌 성능으로 안정적인 작동을 제공합니다.
밀폐형 디자인: 작동 소음을 크게 줄입니다.
낮은 유지 관리 요구 사항: 검사 및 유지 관리 작업량을 최소화합니다.

문의 보내기

제품 설명

항목:150kv 145kv 132kv Sf6 회로 차단기

이 회로 차단기는 자체 에너지 아크 소멸 원리를 사용하므로 압력 실린더의 직경과 무게를 크게 줄일 수 있습니다. 결과적으로, 작동 작업이 최소화되어 스프링 작동 메커니즘의 사용이 가능해집니다.

주요 특징:

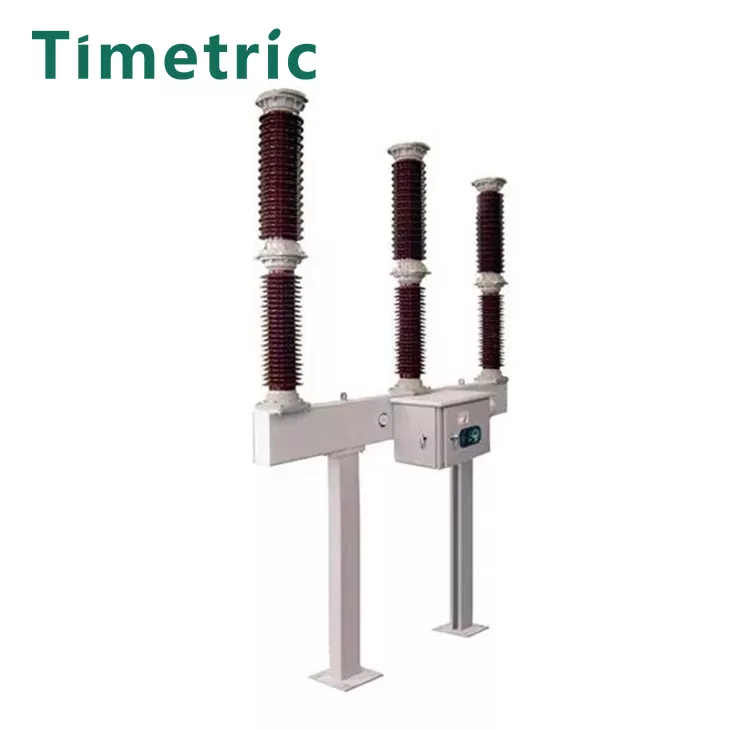

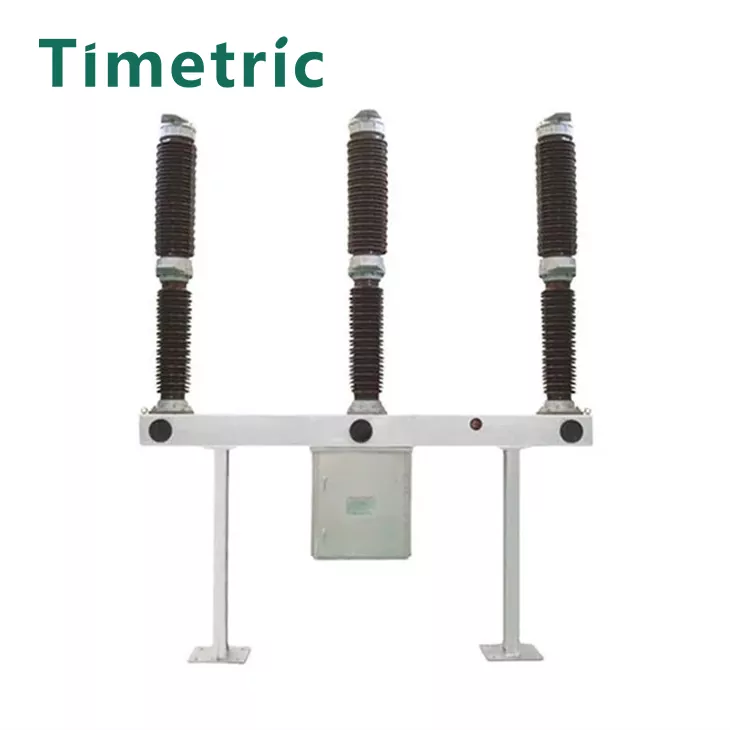

각 회로 차단기는 3개의 단극과 3개의 브래킷에 장착된 3개의 스프링 메커니즘으로 구성됩니다.

단극 작동과 3극 전기 연결을 모두 수행할 수 있습니다.

스프링 작동 메커니즘은 브래킷 측면에 설치됩니다.

전기 제어 시스템은 메커니즘 박스 안에 들어 있습니다.

디자인 구조:

상부: 단일 차단 아크 소화 챔버가 포함되어 있습니다.

중간 부분: 절연을 위한 도자기 슬리브가 특징입니다.

하단 부분: 씰링, 개방 스프링 및 버퍼용 구성 요소가 포함됩니다.

모델 설명

주요 기술 매개변수

일련번호	매개변수		단위	값
일련번호	매개변수		단위	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	적용 가능한 환경			일반 고산지대에서의 적용 가능성
2	정격전압		kV	110/126/132/145
3	정격 주파수		헤르츠	50(60)
4	정격전류		A	3150
5	첫 번째 개방 계수			1.5
6	정격단락차단전류 Ik		카	40 /31.5
7	정격단락투입전류(피크값)		카	100/80
8	정격 단락 내전류		카	40 /31.5
9	정격 피크 내전류		카	100/80
10	정격 단락 기간		S	4
11	정격 이탈 차단 전류		카	10 /8
12	근거리 고장 차단 전류		카	나 90%, 나 75%
13	정격선 충전 스위칭 전류		A	31.5
14	공칭 작업 순서			0-0.3S-C0-180S-C0
15	주회로 저항		µΩ	≤65
16	기계적 수명		이류	6000 또는 10000
17	무선 간섭 수준		µV	≤500
18	연면 거리	골절 사이	mm	3906/3150
18	연면 거리	땅에	kg	3906/3150
