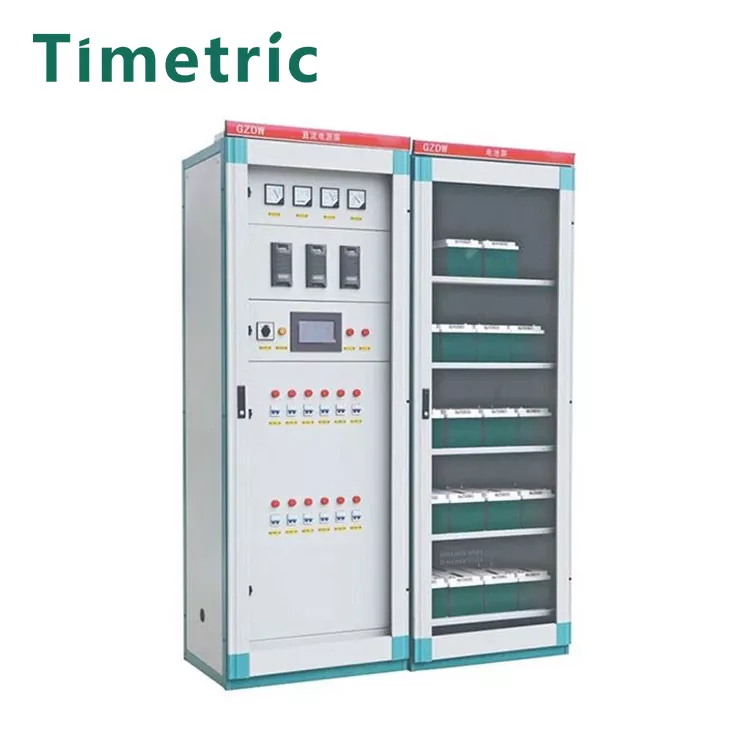

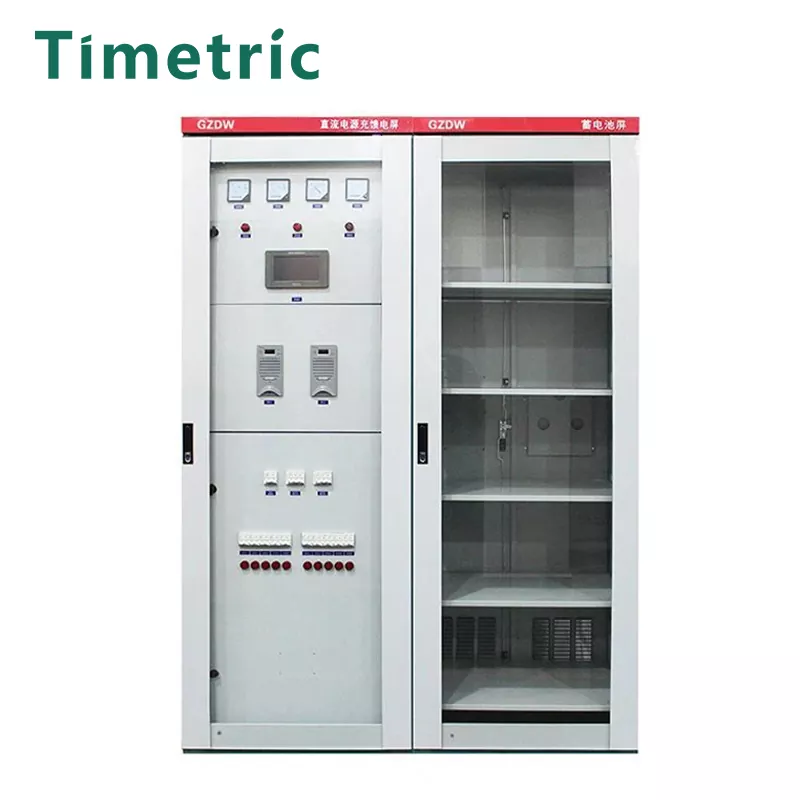

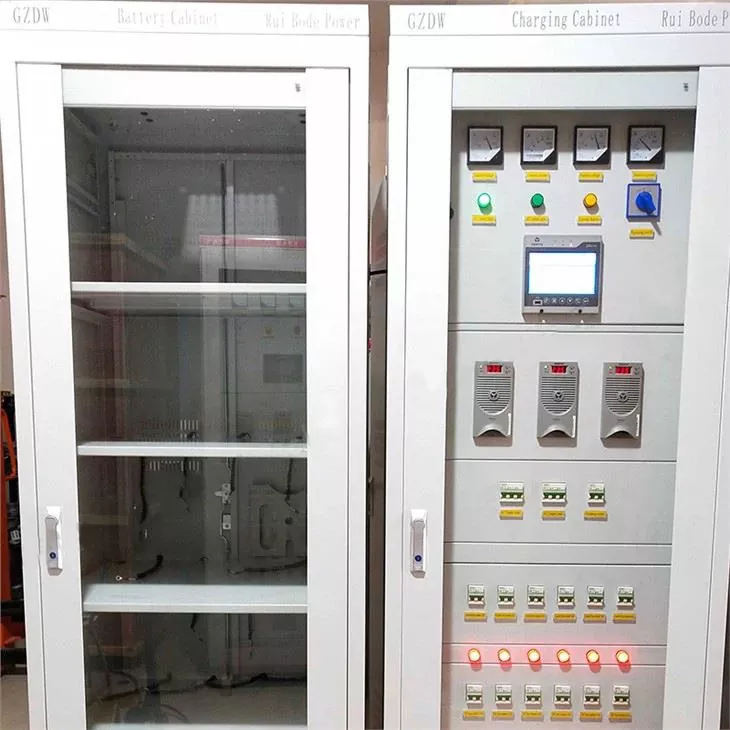

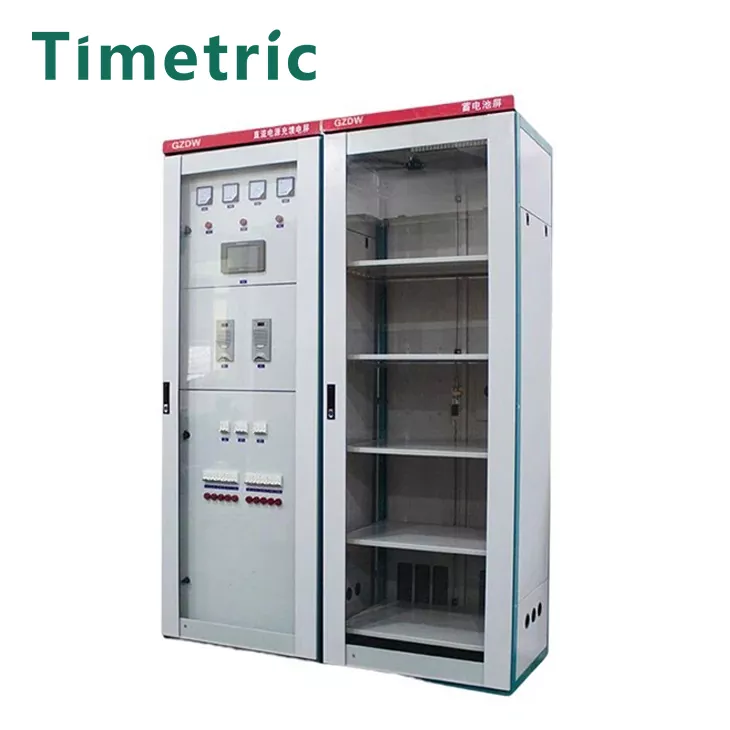

고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW

시체적 전기 고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW는 전원 시스템 전원 생성 변전소 및 기타 전기 장비, 릴레이 보호 장치 DC 전원 공급 시스템에 적합합니다. 제어, 신호, 통신, 보호 및 DC 비상 조명 전원 장치를위한 전원 공급 장치 장비입니다. 이 제품은 작은 크기, 경량, 우수한 기술 지표, 모듈 식 설계 및 기타 특성, 10kV ~ 500kV 변전소 및 중소형 발전소를 갖춘 고주파 스위치 캐비닛 정류기 장치를 채택하여 다양한 사용자의 요구를 충족시킬 수 있습니다.

문의 보내기

제품 설명

시체적 전기고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW에는 여러 기능적 기능이 있습니다.

‌1. 지능형 충전 관리 ‌ : 지능형 고주파 스위치 정류 기술을 채택합니다. 충전 프로세스는 마이크로 컴퓨터 제어 DC 전원 공급 장치 캐비닛의 충전 곡선 요구 사항을 충족하며 지능형 충전 관리를 실현할 수 있습니다.

‌2. 높은 신뢰성 ‌ : 정류기 모듈은 N+1의 중복 백업을 채택하며, 동적 전류 공유 정확도가 높고 "3 단계 모니터링"중복 구조를 사용하여 시스템의 안정적인 작동을 보장합니다.

‌3. 고효율 ‌ : 전력 효율은 90%, 전력 계수는 0.99보다 크며 그리드 고조파 오염이 없습니다.

‌4. Easy Operation 연합 : 모듈은 지능적으로 핫 스위가 가능하며 AC/DC 입력 및 출력 및 버스 스위치를 위아래로 시퀀스 요구 사항이 없습니다. 모니터링 시스템은 분산 설계로 설치, 유지 보수 및 교체에 편리합니다.

‌5. 완벽한 디스플레이 및 알람 기능 ‌ : 대형 스크린 LCD 중국어 디스플레이 디스플레이, 모든 결함은 알람을 발행하고 경보 정보를 저장할 수 있습니다.

‌6. 다중 전원 입력 in : 두 개의 AC 전원 라인과 자동 스위칭 기능이 있습니다.

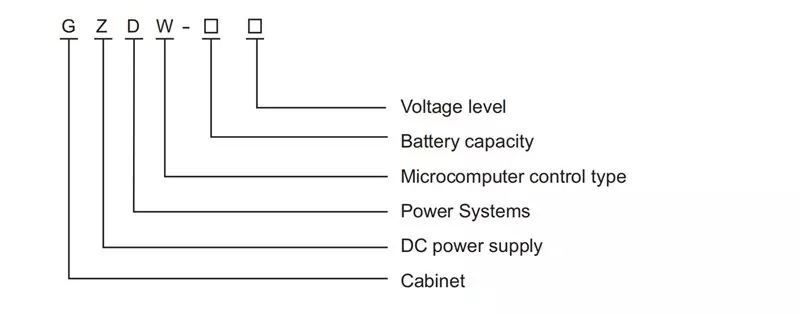

모델 설명

주요 기술 매개 변수

ltem	단위	매개 변수
정격 전압	KV	36	40.5
정격 주파수	HZ	50
평가 된 큐렌트	A	63012501600200025003150
지점 버스 바 등급 전류	A	63012501600200025003150
메인 버스 바 등급 전류	A	63012501600200025003150
1 분 전력 주파수 견실 전압	KV	70	95
번개 충동 견해 전압	KV	170	185
정격 단기 견해 전류 (4S)	그만큼	16/20/25/31.5/40
정격 단락 파괴 큐렌트 (피크)	그만큼	40/50/63/80/100
제어 회로의 정격 전압	V	DC110, DC220, AC220

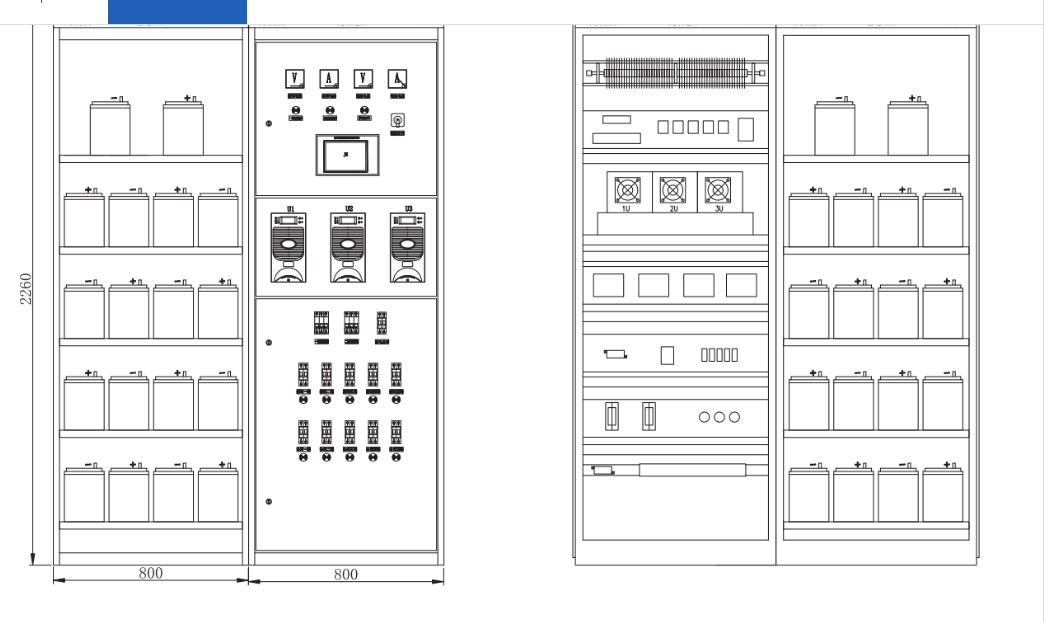

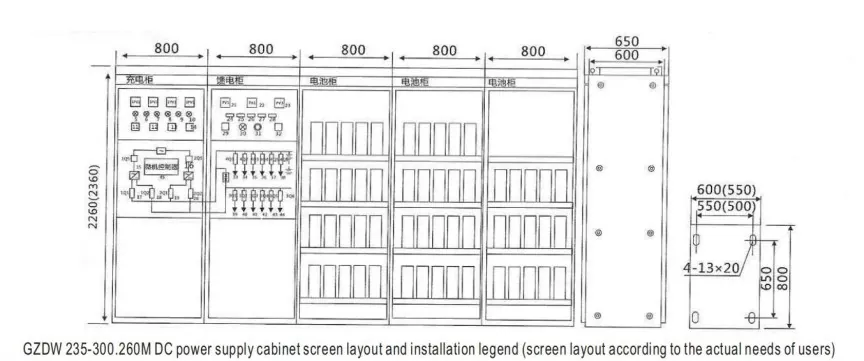

구조 및 장착 치수

작업 환경 ：

시체적 전기 주파수 스위치 DC 전원 공급 장치 캐비닛 GZDW 사용을위한 환경 조건 :

1. 주변 온도 : -5c ~+40 ℃, 월 평균 온도 35 ° C 이하;

2. 고도 : 2000m 이하 (2000m 이상의 고도는 특정 작업 조건에 따라 특별히 설계 될 수 있음);

3. 상대 습도 : 90% (25 °) 이하에서 장비가 작동 중일 때 응축이 허용되지 않습니다. 사용 장소는 강한 진동과 충격, 폭발적인 위험한 매체, 단열재를 손상시키는 부식성 및 유해한 가스가 없어야합니다.

4. 강한 전자기장 간섭이 없습니다.

스위치 기어의 장단점

1. 고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW의 구조는 직원의 안전을 보장하고 운영, 유지 보수, 검사, 모니터링, 점검 및 테스트를 용이하게 할 수 있습니다. 조명 장치 및 파워 소켓은 캐비닛에 제공 될 수 있습니다. 램프의 전압은 AC220V이고 소켓은 AC220V, 10A 단일 상 3 극 소켓입니다.

2. 고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW의 보호 레벨은 최소 IP40에 도달 할 수 있습니다. 캐비닛의 앞면은 플렉시 글라스 도어입니다. 캐비닛 쉘의 환기 구멍은 먼지가 들어가는 것을 방지하기위한 조치가 있습니다. 바닥은 케이블 입구 용으로 예약되어 있으며 케이블을 설치 한 후에 차단할 수 있습니다.

3. 고주파 스위치의 캐비닛 표면에있는 모든 기기, 기기 및 장치 DC 전원 공급 장치 캐비닛 GZDW가 포함되어 있으며 해당 레이아웃은 명확하고 합리적입니다 (특수 설치 요구 사항은 별도로 설명 될 수 있음).

4. 전압 안정화 전류 제한 플로팅 전하, 전류 균형 전압 제한 평형 충전물이있다. 현재 제한 및 단락 보호 및 사운드 및 조명 경보 장치; 위상 손실, 과전압, 저전압 및 기타 보호 기능 및 사운드 및 조명 경보.

5. AC 전원이 손실되고 전원 공급 장치가 복원되면 배터리 팩을 자동으로 충전하고 장치에 수동 작동 모드가 있습니다.

6. 모니터링 모듈은 고주파 스위치 DC 전원 공급 장치 캐비닛 GZDW에서 구성됩니다. 모니터링 모듈은 AC 전력 분배 라인, 정류기 모듈 및 각 DC 피더 회로를 모니터링하고 배터리의 완전성 모니터링 및 관리를 수행합니다. 모니터링 장치에는 DC 시스템에서 모니터링 해야하는 다른 스위치 수량을 입력 할 수있는 스위치 입력 인터페이스가있을 수 있습니다. 모니터링 모듈에는 "원격 측정, 원격 제어, 원격 통신 및 원격 조정"의 기능이 있으며 중앙 집중식 모니터링을 달성하기 위해 사용자가 지정한 통신 포트에 따라 로컬 영역 네트워크 또는 원격 컴퓨터로 전송할 수 있습니다.
