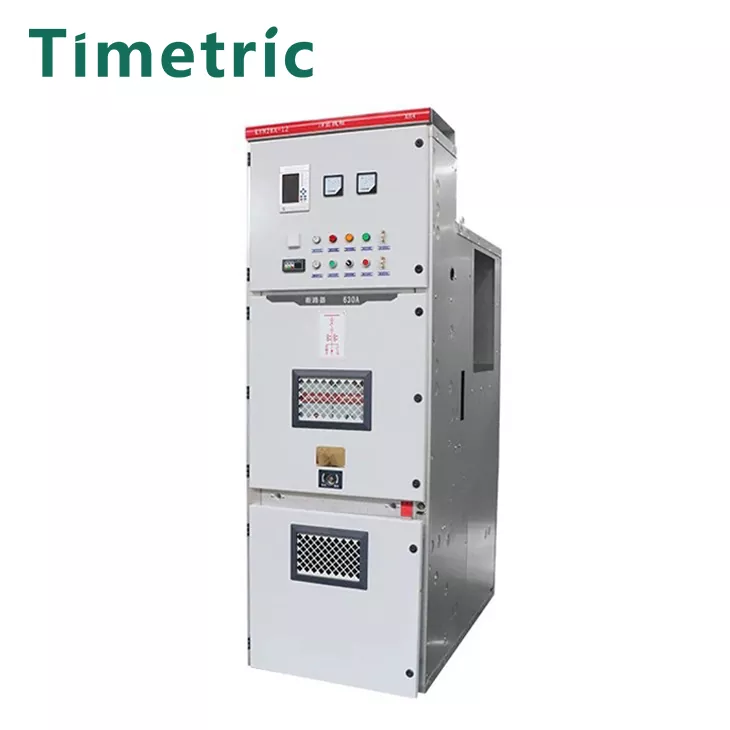

장갑 공기 절연 스위치 기어 실내 11kv

장갑 공기 절연 스위치 기어 실내 11kv는 GB3906-1991 "3-35 kV AC 금속에 밀착 스위치 기어"표준의 관련 요구 사항을 충족해야합니다. 캐비닛과 회로 차단기의 두 가지 주요 부분으로 구성되며 오버 헤드 및 나가는 라인, 케이블 수신 및 나가는 라인, 버스 바 연결과 같은 기능이 있습니다. 캐비닛은 쉘, 전기 부품 (단열 부품 포함), 다양한 메커니즘, 2 차 단자 및 연결로 구성됩니다.
고전압 스위치 캐비닛의 구조는 일반적으로 유사하며 주로 회로 차단실, 버스 바 방, 보조 제어실 (계기실) 및 피더 룸으로 나뉩니다. 일반적으로 방 사이에는 강철 판이 있습니다.

고전압 스위치 기어는 다음 세 가지 유형으로 나눌 수 있습니다.

1.1. 탈착식 유형 또는 카트 유형 (Y로 표시) :
이는 캐비닛의 주요 전기 부품 (예 : 회로 차단기)이 탈착식 카트에 설치되어 있음을 의미합니다. CART 캐비닛은 상호 교환 성이 우수하기 때문에 전원 공급 장치의 신뢰성을 크게 향상시킬 수 있습니다. 일반적으로 사용되는 카트 유형에는 분리 카트, 계량 카트, 회로 차단기 카트, PT 카트, 커패시터 카트 및 Kyn28A-12와 같은 사용 된 가변 카트가 포함됩니다.

1.2. 고정 유형 (G로 표시) :
이는 캐비닛의 모든 전기 부품 (예 : 회로 차단기 또는로드 스위치 등)이 고정으로 설치되어 있음을 의미합니다. 고정 스위치 기어는 XGN2-10, GG-1A 등과 같이 더 간단하고 경제적입니다.
2. 설치 위치에 따라 실내 및 실외로 나눌 수 있습니다.

2.1. 실내 사용 (n으로 표시) :
장갑 공기 절연 스위치 기어 실내 11kv 및 기타 스위치 캐비닛;

2.2. 실외 사용 (w로 표시) :
XLW 및 기타 스위치 캐비닛과 같은 야외에서 설치 및 사용할 수 있습니다.
3. 캐비닛 구조에 따르면, 금속에 밀착 된 장갑 스위치 캐비닛, 금속에 밀착 된 파티션 스위치 캐비닛, 금속에 밀착 된 박스형 스위치 캐비닛 및 오픈 스위치 캐비닛의 네 가지 범주로 나눌 수 있습니다. [1]
3.1. 금속으로 둘러싸인 장갑 스위치 캐비닛 (문자 k로 표시) : 금속에 밀착 된 스위치 기어의 주요 구성 요소 (예 : 회로 차단기, 변압기, 버스 바 등)는 금속 파티션으로 분리 된 접지 구획에 설치됩니다. Kyn28A-12 고전압 스위치 캐비닛과 같은.
3.2. 금속에 밀착 된 분할 된 스위치 캐비닛 (문자 j로 표시) : 장갑 금속으로 인한 스위치 기어와 유사하게 주요 전기 구성 요소도 별도의 구획에 설치되지만 특정 보호 수준을 충족하는 하나 이상의 비금속 파티션이 있습니다. Jyn2-12 고전압 스위치 기어와 같은.
3.3. 금속으로 둘러싸인 박스 타입 스위치 기어 (문자 x로 표시) 스위치 기어 쉘은 금속에 둘러싸인 스위치 기어입니다. XGN2-12 고전압 스위치 기어와 같은.
3.4. 개방 스위치 기어, 보호 레벨 요구 사항 없음, 쉘은 부분적으로 개방형 스위치 기어입니다. GG-1A (F) 고전압 스위치 기어와 같은.

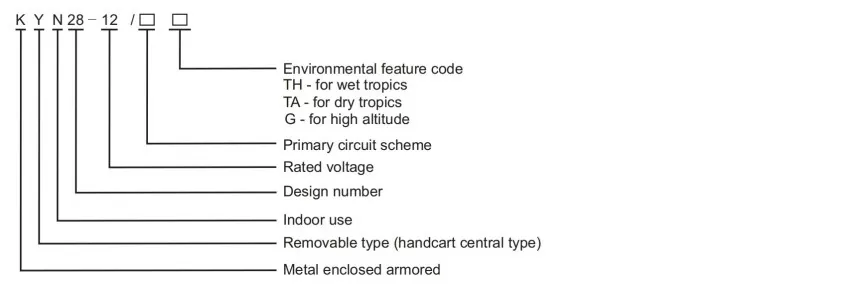

모델 설명

주요 기술 매개 변수

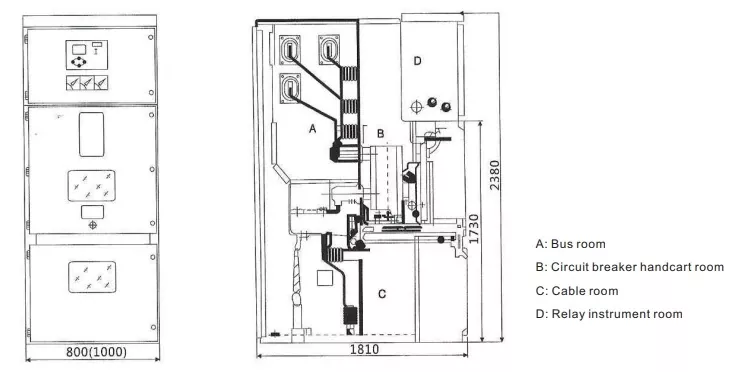

구조 및 장착 치수

작업 환경 ：

장갑 공기 절연 스위치 기어 실내 11kV 사용을위한 환경 조건 :
설치 위치 : 실내
고도 : ≤1000m, 다른 요구 사항을 요청하십시오
주변 온도 : -15 ℃ ~+40C
최대 일일 온도 차이 : ≤25k
월 평균 상대 습도 : ≤90%
일일 평균 상대 습도 : ≤95%
지진 강도 저항 : 8도

스위치 기어의 장단점

장갑 공기 절연 스위치 기어 실내 11kV 주요 전기 지표 ：

1.21 고전압 스위치 기어의 정격 전압 : 3.6kv, 7.2kv, 12kv

1.2.2 고전압 스위치 기어의 정격 주파수 : 50Hz/60Hz

1.2.3 온도 상승 : 정격 전류 및 정격 주파수에서 주 회로의 온도 상승은 GB/T 11022-1999 "고전압 스위치 기어 및 제어 장비 표준에 대한 일반적인 기술 조건"을 준수해야하며 다음 보충제가 이루어져야합니다.

1) 캐비닛 내 성분의 온도 상승 값은 구성 요소의 해당 표준의 조항을 초과해서는 안됩니다.

2) 접근 가능한 케이스 및 덮개의 온도 상승은 30K를 초과하지 않아야합니다.

1.2.4 정격 단락 차단 전류 및 마감 전류 :

1) 정격 단락 차단 전류 : 20 ~ 50ka.

2) 정격 단락 폐쇄 전류 (피크 값)는 해당 정격 단락 차단 전류의 2.5 배입니다.

1.2.5 정격 열 안정성 전류 (4 초) : 20 ~ 40ka

1.2.6 정격 동적 안정성 전류 (피크 값)는 정격 동적 안정성 전류의 2.5 배입니다.

1.2.7 정격 단락 전류 파괴 시간 50 ~ 100 회.

1.2.8 정격 현재 파괴 시간 200000 ~ 30000 회.

1.2.9 개구 및 닫는 메커니즘 및 보조 회로의 정격 전압 : AC, DC 220V 또는 기타.

장갑 공기 절연 스위치 기어 실내 11kv 모든 변전소 장비 및 캐비닛 절연 처리는 모든 작업 조건의 요구 사항을 충족합니다.

1.1.12 고전압 스위치 캐비닛에서 각 구성 요소의 외부 절연 크리후 거리와지지 단열재는 국가와 이전 전력부의 요구 사항을 충족합니다. 반응 방지 장치는 필요에 따라 장비를 장비 할 수 있습니다.

1.1.13 고전압 스위치 캐비닛의 구조는 직원의 안전을 보장하고 운영, 유지 보수, 검사, 모니터링, 점검 및 테스트를 용이하게합니다.

1.1.14 고전압 스위치 캐비닛에서 각 구성 요소와 전도체의 연결은 여름의 고온 기간 동안 관련 표준에 지정된 작동 온도를 초과하지 않습니다.

1.1.15 구성 요소 요구 사항 :

1) 동일한 유형의 제품에서 동일한 등급 및 구조를 가진 구성 요소를 상호 교환 할 수 있습니다.

2) 고전압 스위치 캐비닛에 설치된 각 구성 요소는 해당 기술 표준을 충족합니다.

1.2.16 보호 수준 및 내부 결함 :

1) 공기가 절연 매체만으로 사용될 때, 내각에있는 각 위상 도체의 위상과 접지 클리어런스는 관련 국가 표준을 충족시킵니다.

2) 사람들이 고전압 스위치 기어의 고전압 라이브 부분에 접근하고 움직이는 부품에 닿지 않도록 보호 레벨은 다음과 같습니다. IP4X는 직경이 1.0mm 이상인 금속 와이어와 같은 물체가 1.0mm 이상인 좁은 스트립을 방지 할 수 있습니다.

3) 내부 결함의 경우 다음 요구 사항이 충족됩니다.

금속으로 인한 고전압 스위치 기어는 자체 결함, 이상 또는 오해로 인한 근로자에게 아크 손상을 방지 할 수 있습니다. 인간이 제기 된 내부 결함을 방지하기위한 조치를 취하고 오용을 방지하기 위해 잠금 장치가 설치됩니다. 내부 부품의 고장으로 인한 실내 과압 및 압력 방출을 고려하기 위해 압력 릴리프 채널이 설정됩니다.

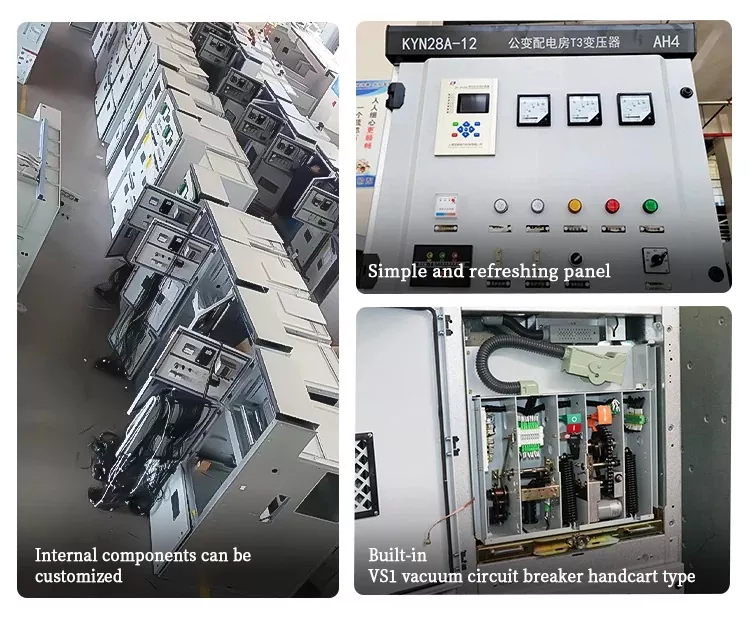

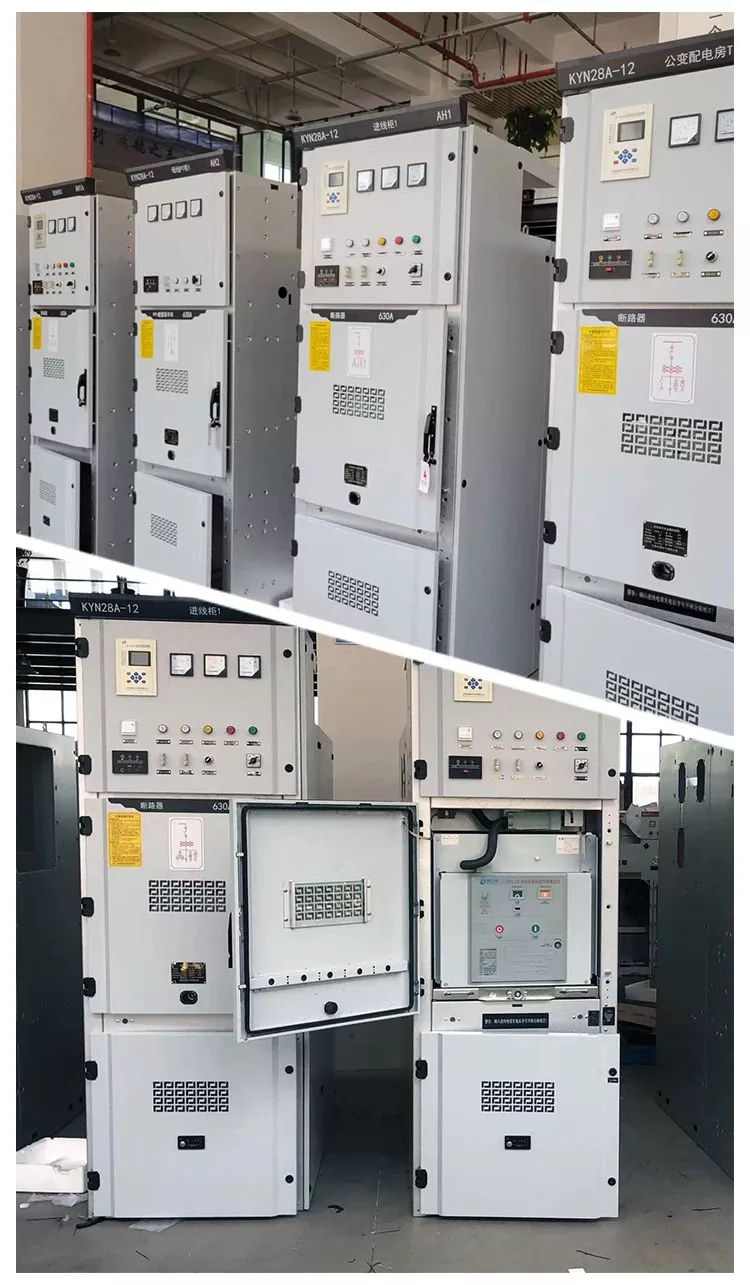

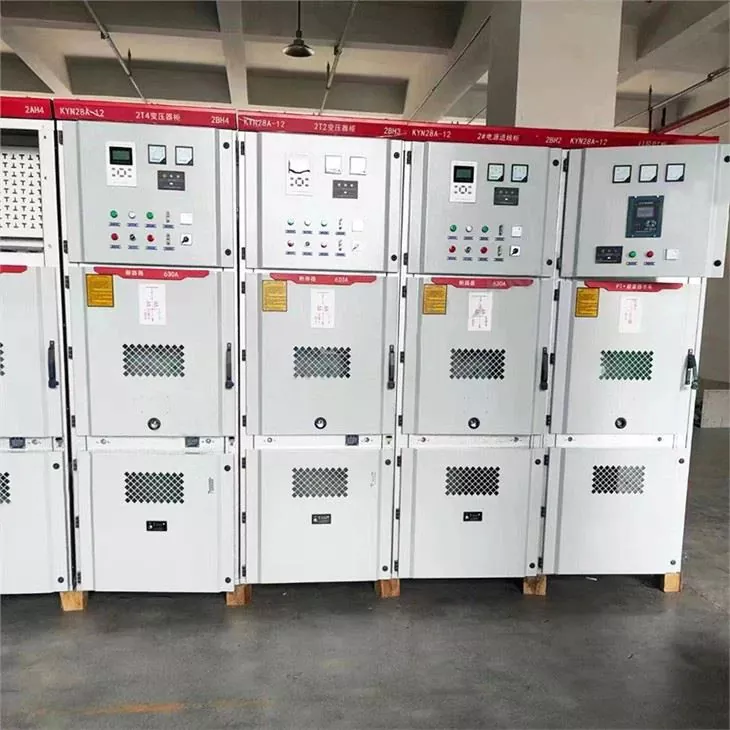

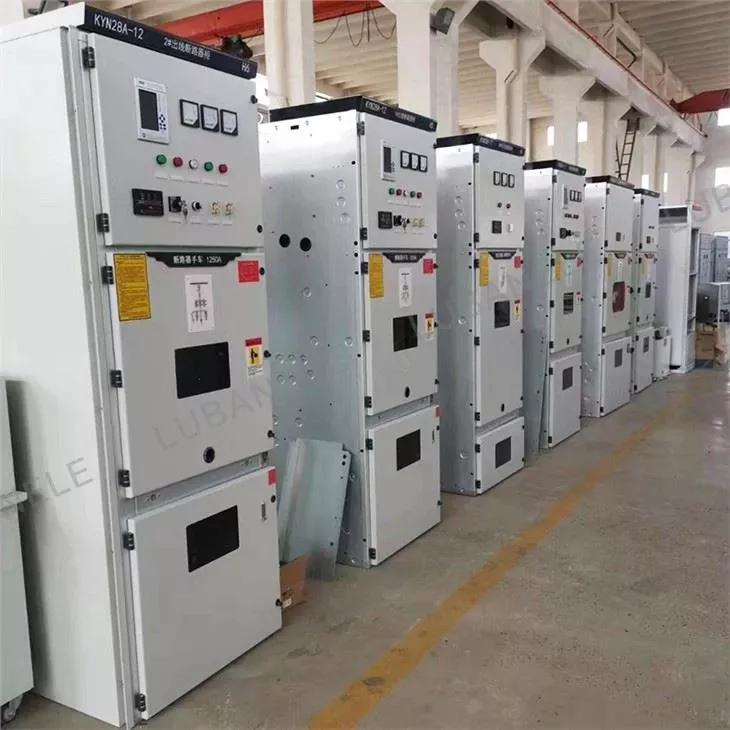

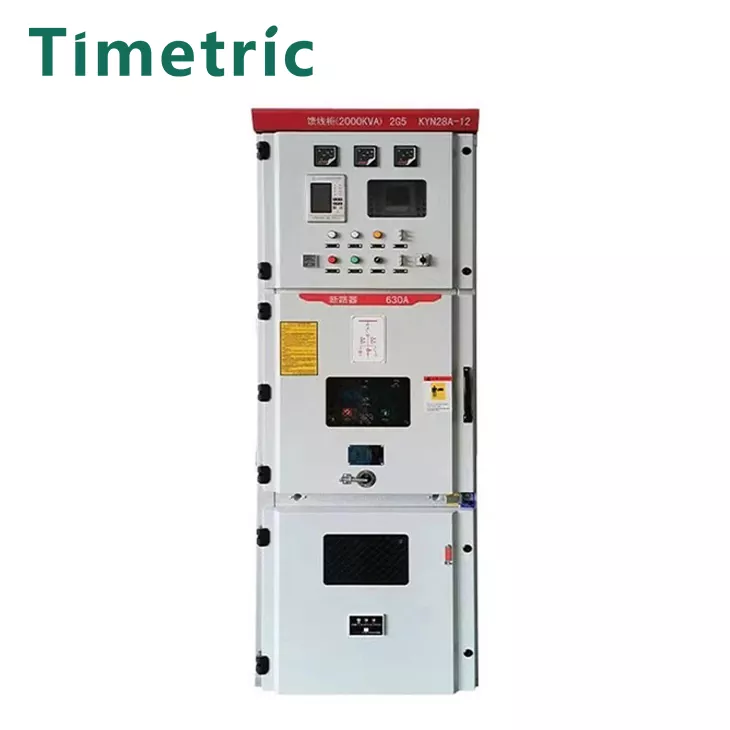

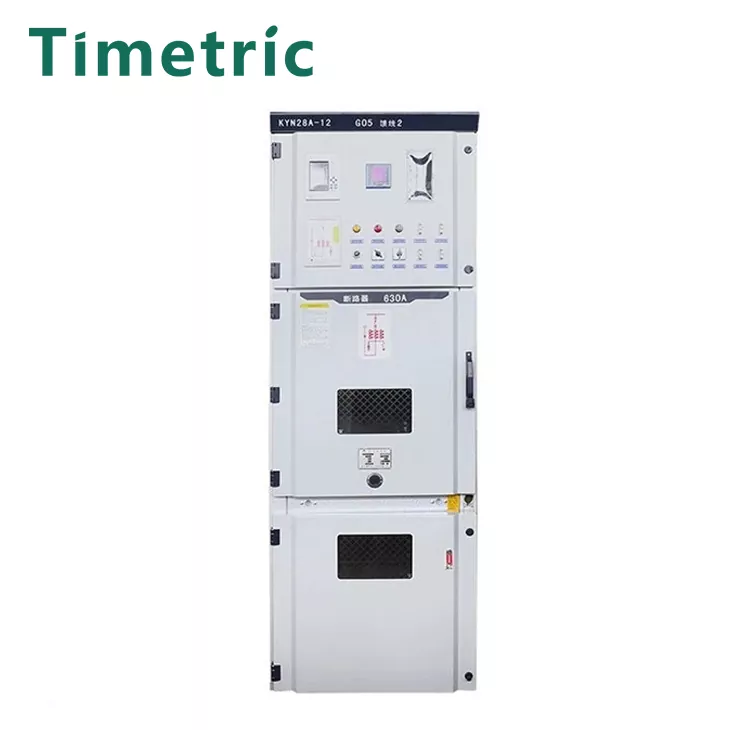

제품 실제 샷
