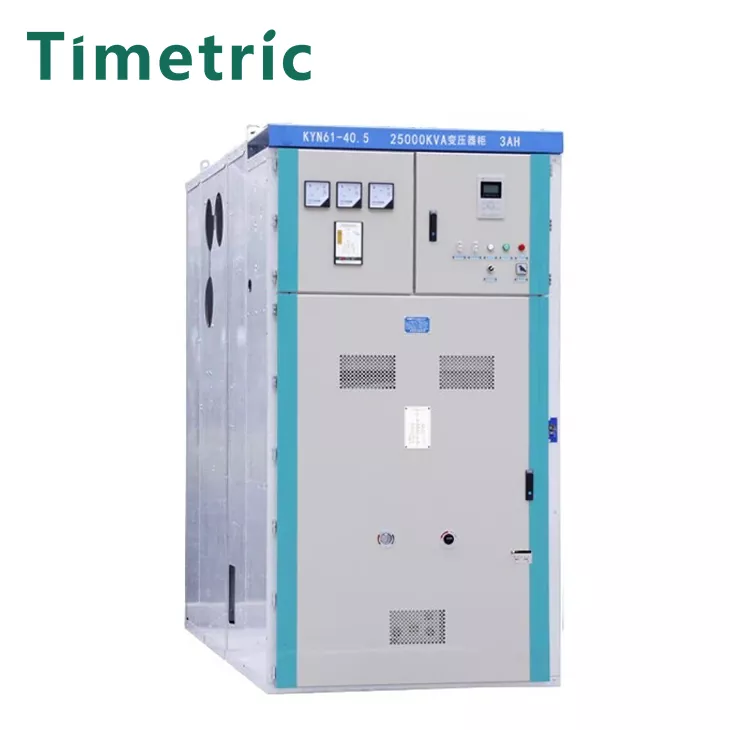

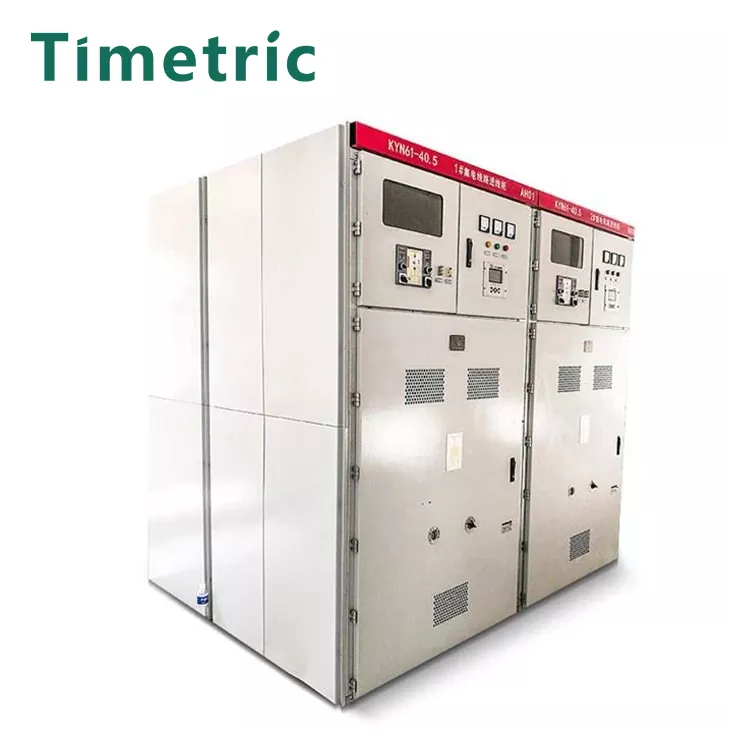

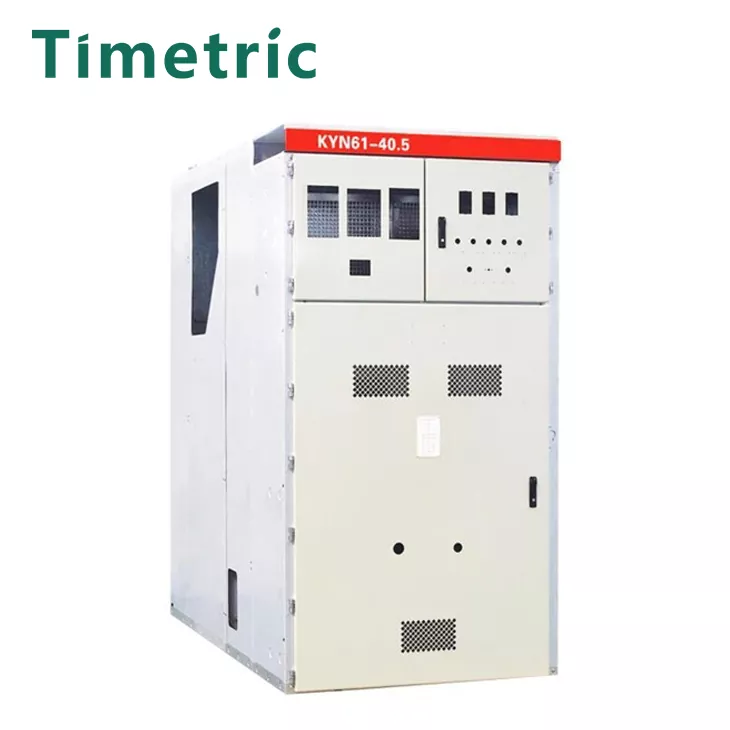

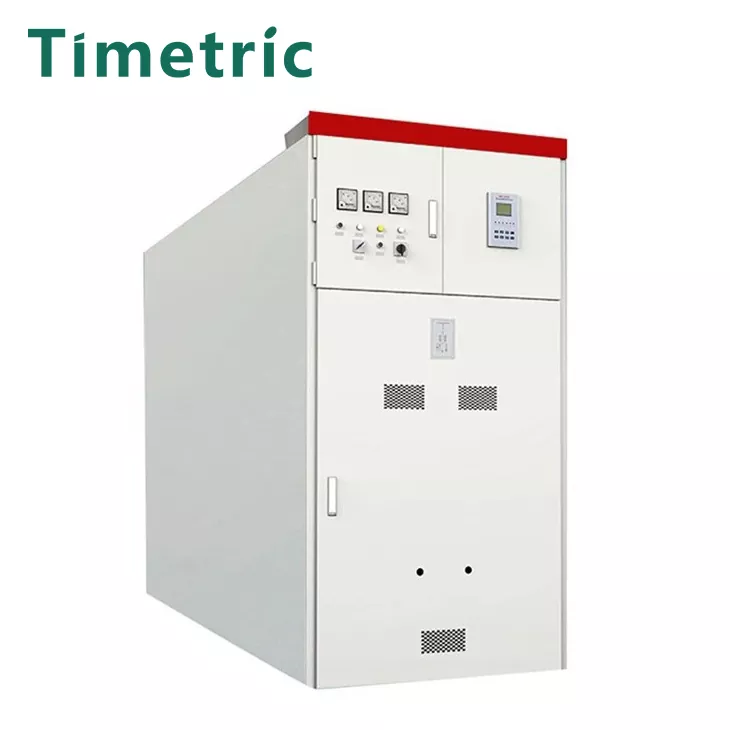

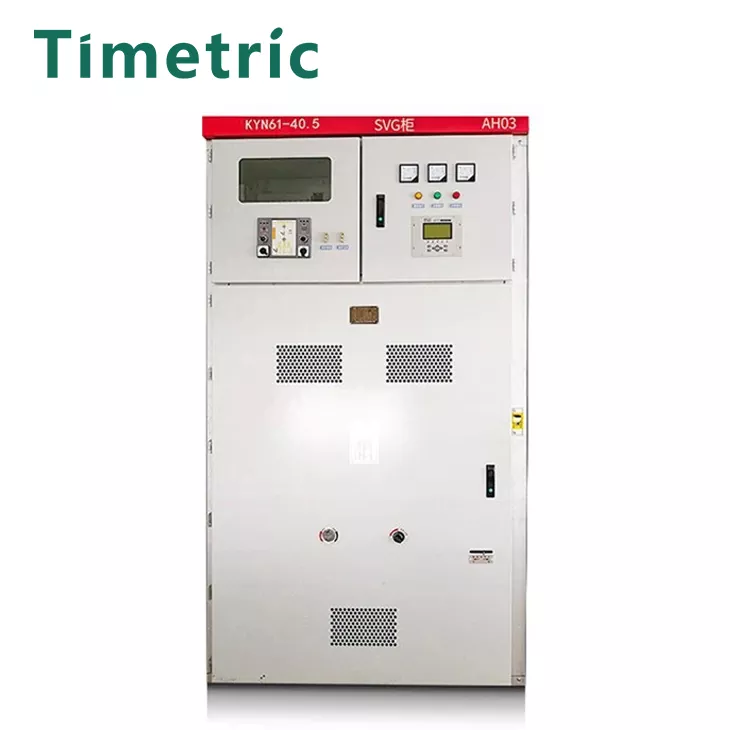

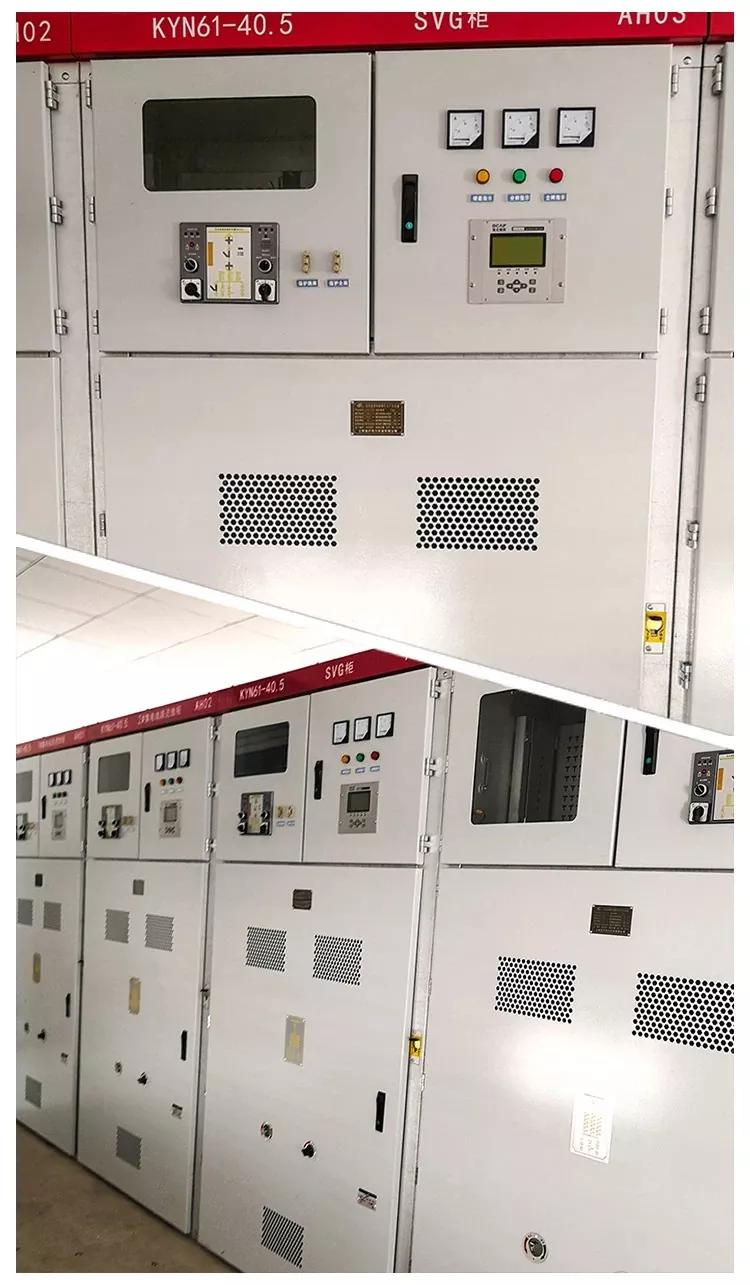

33kV MV HV 중간 고전압 전기 스위치 기어

시체적 전기 33kV MV HV 중간 고전압 전기 스위치 기어는 GB3906-2006의 장갑 금속에 밀착 스위치 기어에 따라 설계되었습니다. 시체적 전기 33kV MV HV 중간 고전압 전기 스위치 기어는 전기 에너지 및 제어를 수신하고 배포하고 회로를 보호 및 감지하는 데 사용되는 3 상 AC 정격 전압 40.5kV, 정격 주파수 50Hz 전력 시스템에 적합합니다. 일반 전력 시스템에서 널리 사용되는 것 외에도 빈번한 운영이있는 곳에서도 사용할 수 있습니다.

문의 보내기

제품 설명

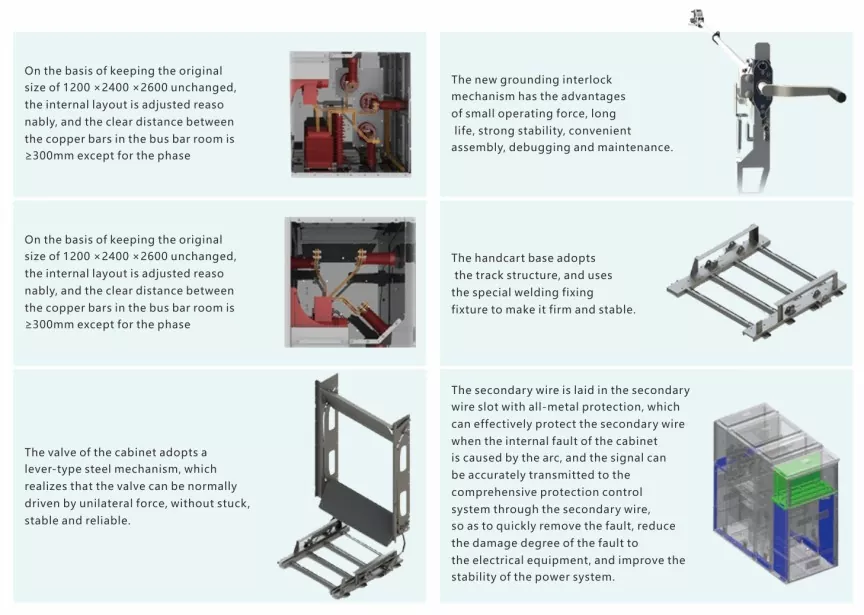

시체적 전기 33kV MV HV 중간 고전압 전압 전기 스위치 기어 장갑 탈착식 AC 금속 밀폐 스위치 기어 (이하 스위치 기어라고 함)는 3 상 AC 50Hz, 정격 전압 30kV ~ 40.5kV 실내 완전한 전력 분배 장치입니다. 발전소, 변전소 및 산업 및 광업 기업에서 전기 에너지를 받고 분배하는 데 사용되며 회로 제어, 보호 및 감지 기능을 수행합니다. 또한 운영이 빈번한 곳에서도 사용할 수 있습니다. 그것의 특성에는 수입 된 항-핵식 알루미늄-inc 인 플레이트, 높은 정밀, 가벼운 중량 및 좋은 강도로 만들어진 모든 금속 모듈 식 조립 구조가 포함됩니다. 넓은 적응성, 강한 상호 교환 성 및 트롤리에는 작업 위치와 테스트 위치가 장착되어 있으며 안전하고 신뢰할 수 있습니다. 케이블 룸에는 "5 개의 보호"요구 사항을 충족하는 접지 스위치, 과전압 보호 장치 등이 장착되어 있으며 안전한 작동을 위해 압력 릴리프 채널이 장착되어 있습니다.

1. 모든 금속 모듈 식 조립 구조, 캐비닛 본체는 강한 부식성을 갖는 수입 알루미늄-inc 인 플레이트로 만들어졌으며 표면 처리가 필요하지 않으며 CNC 고-단정 장비에 의해 처리되며 고급 다중 접이식 기술을 사용합니다. 연결은 리벳 너트 및 고강도 볼트와 연결되어 있으며, 이는 높은 정밀, 가벼운 무게 및 강도입니다.

2. 넓은 적응성과 강한 상호 교환 성. 트롤리에는 작업 위치 및 테스트 위치가 장착되어 있으며 각 위치에는 안전하고 신뢰할 수있는 위치 및 디스플레이 장치가 있습니다.

3. 케이블 룸에는 접지 스위치, 과전압 보호 장치 등이 장착되어 있습니다. "5 개의 보호"요구 사항을 완전히 충족합니다. 각 객실에는 연산자의 개인 안전을 보장하기 위해 압력 릴리프 채널이 장착되어 있습니다.

주요 기술 매개 변수

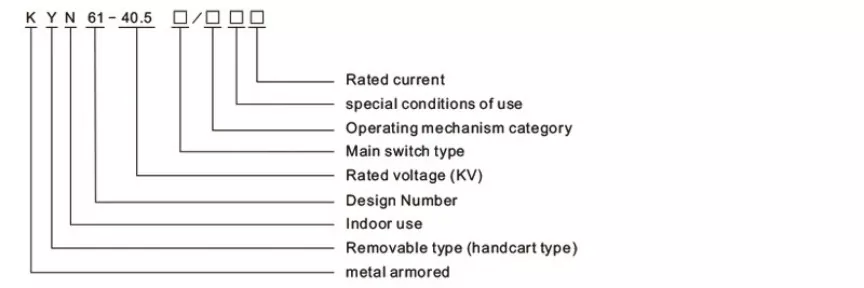

모델 설명

ltem	단위	매개 변수
정격 전압	KV	36	40.5
정격 주파수	HZ	50
평가 된 큐렌트	A	63012501600200025003150
지점 버스 바 등급 전류	A	63012501600200025003150
메인 버스 바 등급 전류	A	63012501600200025003150
1 분 전력 주파수 견실 전압	KV	70	95
번개 충동 견해 전압	KV	170	185
정격 단기 견해 전류 (4S)	그만큼	16/20/25/31.5/40
정격 단락 파괴 큐렌트 (피크)	그만큼	40/50/63/80/100
제어 회로의 정격 전압	V	DC110, DC220, AC220

구조 및 장착 치수

작업 환경 ：

시체적 전기 33kV MV HV 중간 고압 전압 전기 스위치 기어 사용 환경 ：

1. 주변 공기 온도의 상한 : +40 ℃, 하한 : -10 ℃, 일일 평균 온도는 35 ℃를 초과하지 않는다.

2. 고도는 1000m를 초과하지 않습니다.

3. 일일 평균 상대 습도는 95%를 넘지 않으며 월 평균은 90%를 넘지 않습니다.

4. 지진 강도는 8 레벨을 초과하지 않습니다.

5. 일일 평균 수증기 압력은 2.2kpa를 초과하지 않으며 월 평균은 1.8kpa를 초과하지 않습니다.

6. 화재, 폭발 위험, 심각한 오염, 화학 부식 및 심한 진동이 없습니다.

7. 특정 작업 조건은 지정된 조건을 초과하는 정상적인 환경 조건에서 사용될 때 사용자와 제조업체가 협상해야합니다.

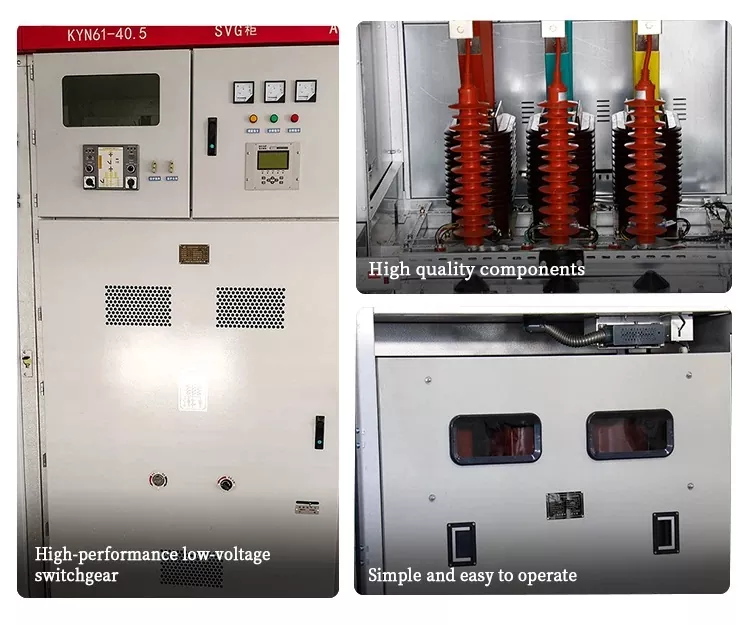

스위치 기어의 장단점

33kV MV HV 중간 고전압 전기 스위치 기어는 다음 측면을 포함합니다.

1. 금속 갑옷, 조립 구조, 다중 조합 체계.
2. 캐비닛은 고급 너트 및 고강도 볼트와 연결된 고급 다중 접이식 기술을 사용하여 CNC 장비 및 레이저 절단 장비로 가공 된 알루미늄-제인트 플레이트로 만들어졌으며, 정밀도, 부식성, 가벼운 중량, 고강도 및 강한 부품 다양성.
3. 다양한 진공 회로 차단기와 SF6 회로 차단기가 장착 될 수 있으며, 실용성이 높고 신뢰성이 높으며 일년 내내 유지 보수가 필요하지 않습니다.
4. 트롤리에는 작업, 테스트 및 연결이 끊김의 세 가지 위치가 있습니다. 각 위치에는 포지셔닝 및 디스플레이 장치가있어 안전하고 신뢰할 수 있습니다.
5. 모든 유형의 트롤리는 동일한 사양 트롤리를 자유롭게 상호 교환 할 수 있도록 모듈 식 방식으로 구성됩니다.
6. 메인 스위치, 트롤리 및 스위치 캐비닛 도어 사이의 인터 로킹은 강제 기계식 잠금을 채택하여 "5 개의 보호"기능을 충족시킵니다.
7. 모든 작업은 캐비닛 도어를 닫은 상태에서 수행 할 수 있습니다.
8. 케이블 룸에는 충분한 공간이 있으며 여러 케이블을 연결할 수 있습니다.
9. 빠른 접지 스위치는 접지 및 루프 단락 회로에 사용됩니다.
10. 쉘 보호 레벨은 IP3X이고 트롤리 룸 도어가 열리면 보호 레벨이 IP2X입니다.
11. 각 고전압 실에는 개인 안전을 보장하기 위해 독립적 인 압력 릴리프 채널이 있습니다.
12. GB3906, IEC298 및 기타 표준을 준수합니다.
