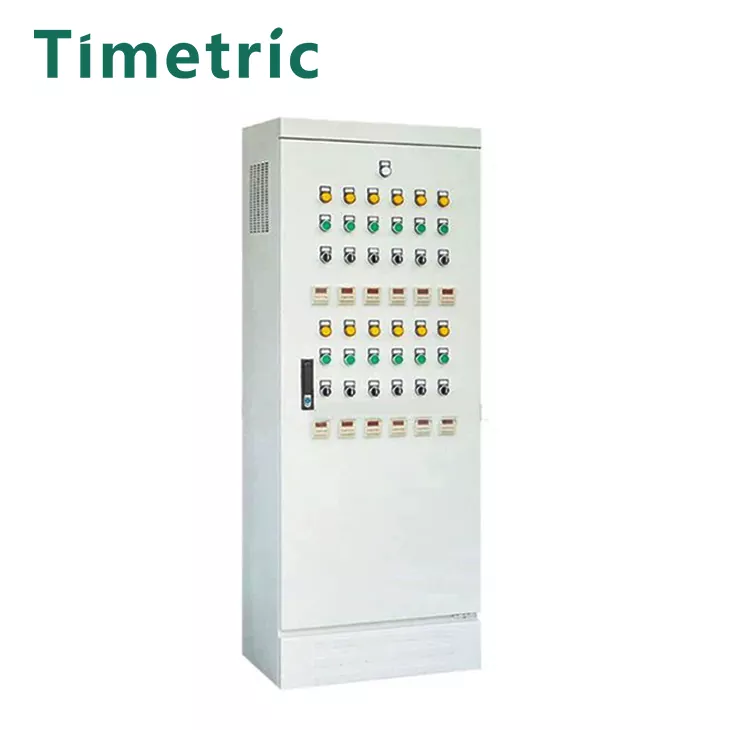

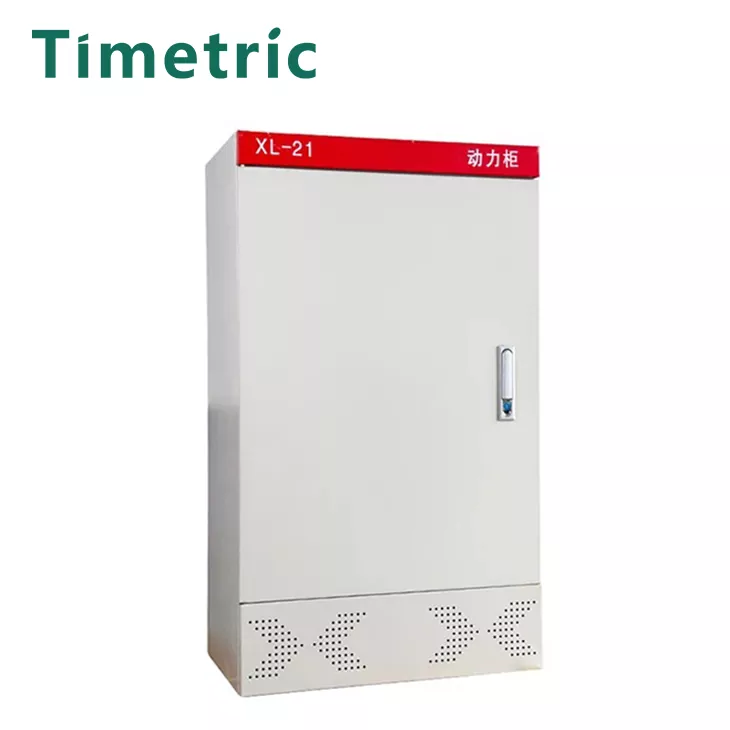

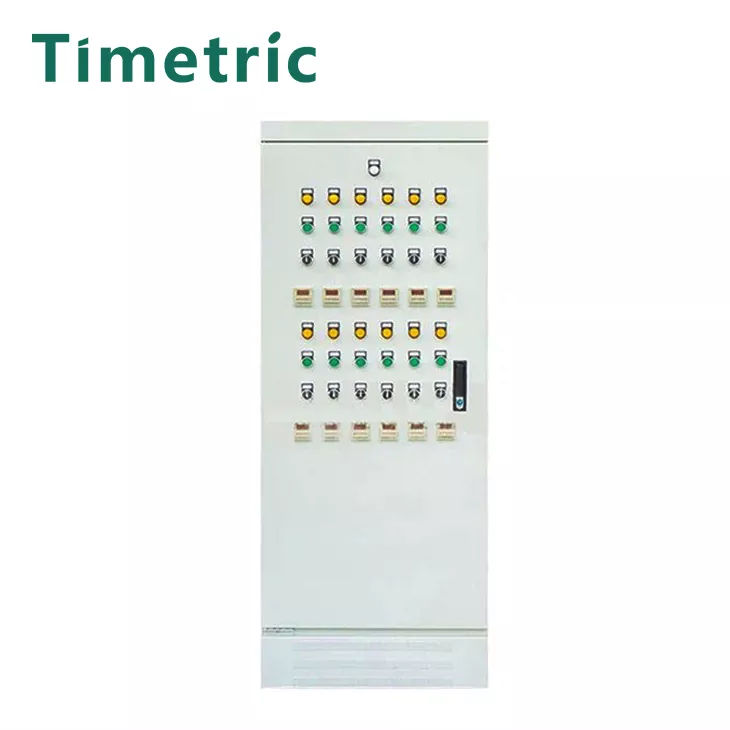

실내 폐쇄 전력 분배 캐비닛 XL-21
시체적 전기 실내 폐쇄 발전 캐비닛 XL-21은 50Hz, 500V 이하의 전압, 3 상 4 와이어 전력 시스템을 갖는 산업 및 토목 건물의 전력 분배 및 조명 분포에 적합합니다. 또한 전체 전압 직접 스타터, 풀 디지털 제어 소프트 스타터, 자동 커플 링 스텝 다운 스타터, 스타 델타 스타터, 다중 스펙트 모터 스타터 등을 포함한 다양한 모터 스타터를 만드는 데 적합합니다. 광범위한 응용 프로그램과 함께 수십 가지의 1 차 라인 구성표 번호 또는 파생 체계 번호가 있습니다.
문의 보내기
제품 설명
시체적 전기실내 폐쇄 전력 분배 캐비닛 XL-21 (짧은 캐비닛 21 개), "XL"시리즈에는 XL-20 (20 캐비닛), XL-28 (28 캐비닛) 등이 포함됩니다. 이들 사이의 차이는 캐비닛의 다른 전압입니다. 21 캐비닛을 예를 들어, 전압은 종종 500V를 넘지 않습니다.
"XL"시리즈를 파워 캐비닛이라고합니다（실내 폐쇄 전력 분배 캐비닛 XL-21）실제로 터미널 회로에 종종 사용되는 큰 분배 상자로 간주 될 수 있습니다.
IT와 다른 캐비닛 유형의 차이점은 다음과 같은 이유 때문에 큰 분포 상자라는 것입니다.
1. 메인 버스 바는 고정되어 있지 않습니다.
2. 분리 나이프 스위치가 앞으로 열린다.
3. 하단 하중을 담당하며 유지 보수 부하 만로드합니다.
발전소 및 산업 및 광업 기업, 3 상 3 와이어, 3 상 4 와이어 및 500V 이하의 500V 이하의 3 상 5 와이어 시스템에 적합합니다. 또한 전체 전압 직접 스타터, 풀 디지털 제어 소프트 스타터, 자동 커플 링 스텝 다운 스타터, 스타 델타 스타터, 멀티 스피드 모터 스타터 등을 포함한 다양한 모터 스타터를 만드는데도 적합합니다.

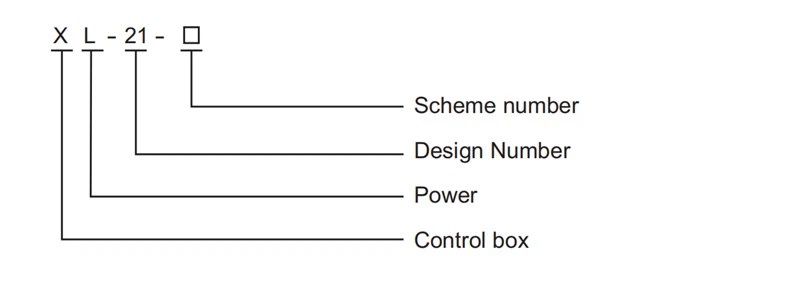

모델 설명
주요 기술 매개 변수
주요 장비의 기술 매개 변수
나이프 퓨전 조합 스위치
| 모델 번호 | 정격 전류 (a) | 멜트 현재 등급 (a) | 주목 |
| HR3-400/34 | 400 | 150,200,250,300,350,400 | 분리 블레이드를 설치할 때 용융물이 없습니다 |
전류 변압기
| 모델 번호 | 정격 전류 (a) | 이차 전류 (a) | 주목 |
| LM-0.5 | 75、100、150、150 、300、600 | 5 |
퓨즈
| 모델 번호 | 퓨즈 | 퓨즈 전류 등급 (a) | 주목 |
| RL1-15 | 15 | 2,4,5,6,10,15 | |
| RL1-60 | 60 | 20,25,30,35,40,50,60 | |
| RL1-100 | 100 | 30,40,50,60,80,100 | |
| RL1-200 | 200 | 80,100,120,150,200 | |
| RL1-400 | 400 | 150,200,250,300,350,400 |
구조 및 장착 치수
작업 환경 ：
최대 전기 전기 인더 폐쇄 전력 분배 캐비닛 XL-21, 습도, 고도, 대기 질 및 기타 측면의 환경 요구 사항 사용.
1. 주변 온도 : -50 ° C ~ +40 ° C, 24 시간 내의 평균 온도는 +36 ° C를 초과하지 않아야합니다.
2. 고도 : 2000m 이하;
3. 상대 습도 : 주변 공기 습도가 +40 ° C 인 경우 50%를 넘지 않습니다. 습도가 낮 으면 상대 습도가 높을 수 있으며 (예 : +20 ° C에서 90%) 온도 변화를 고려하여 적당한 축합이 허용됩니다.
수직 평면과 장비 사이의 경사는 5 °를 초과해서는 안됩니다. 장비는 심한 진동, 충격 또는 부식없이 장소에 설치해야합니다.

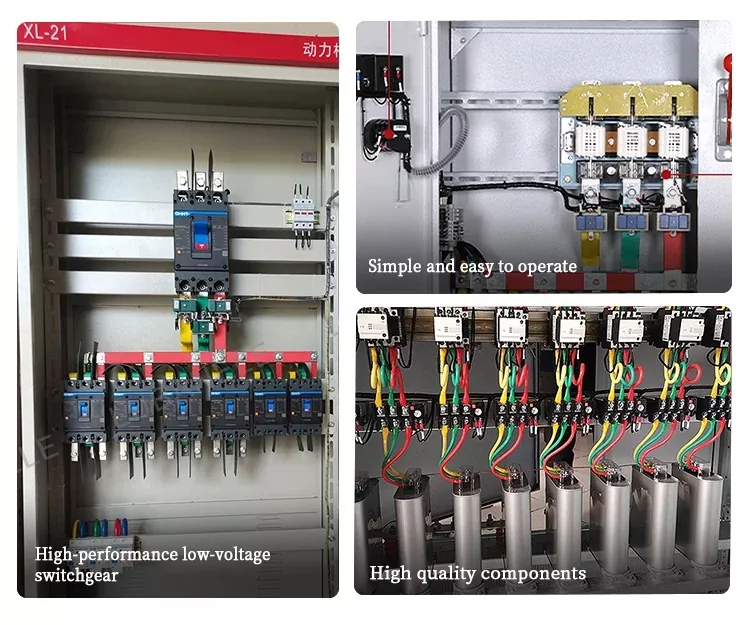

스위치 기어의 장단점
Timetric Electricindoor 폐력 배전 캐비닛 XL-21의 주요 특징 및 장점에는 다음과 같은 측면이 포함됩니다.
1. 높은 신뢰성 : 고품질 전기 부품을 사용하여 신뢰성과 긴 서비스 수명을 보장합니다.
2. 시스템 안정성을 보장하는 우수한 항 전자기 간섭 능력.
3. Flexible Design : 모듈 식 디자인을 사용하면 쉽게 확장 및 유지 보수가 가능하며 유연한 구성이 달성됩니다.
4. 상단 및 하단 항목을 포함한 다중 인렛 및 아울렛 옵션은 다양한 현장 설치 요구 사항을 충족합니다.
5. 안전 : 안전을 보장하기 위해 과부하, 단락 및 누설 방지를 포함한 포괄적 인 보호 장치가 장착되어 있습니다.
6. 쉘은 고강도 콜드 트롤 스틸 플레이트로 만들어졌으며 표면은 IP30 이상의 보호 수준을 달성하여 내부 구성 요소에 대한 외부 환경의 영향을 효과적으로 방지합니다.
7. 작동하기 쉬운 : 합리적인 패널 레이아웃, 다양한 스위치, 표시등 및 기기의 위치가 한눈에 보이고 조작이 간단합니다.
8. 명확한 표시 및 운영 지침은 사용자가 빠르게 친숙 해지는 데 도움이됩니다.
9. 효율적인 열 소산 : 자연 환기 및 강제 환기를 결합하여 고 부하 작동 중에 효과적인 열 소산을 보장합니다. 내부 캐비닛 레이아웃은 부드러운 공기 흐름을 보장하고 과열을 방지합니다.
10. 환경 보호 및 에너지 절약 : 최신 녹색 환경 보호 개념에 따라 저전력 구성 요소를 사용하여 에너지 소비를 줄입니다.
저음, 안정적인 작동 및 환경에 대한 최소한의 영향.
11. 인텔리전스 : 전류, 전압 및 전력과 같은 매개 변수의 실시간 모니터링 및 녹음을위한 옵션 지능형 모니터링 시스템. 시스템 인텔리전스를 향상시키기 위해 원격 모니터링 및 관리를 지원합니다.
12. 손쉬운 유지 보수 : 모듈 식 설계, 쉽게 교체 및 수리, 가동 중지 시간 감소.
장기 안정적인 운영을 보장하기 위해 자세한 기술 지원 및 애프터 서비스를 제공하십시오. |
13. 비용 효율성 : 합리적인 디자인과 탁월한 비용 관리, 높은 비용 성능을 제공합니다.
14. 경제적이고 실용적인 전력 유통 솔루션을 제공하는 다양한 예산 프로젝트에 적합합니다.

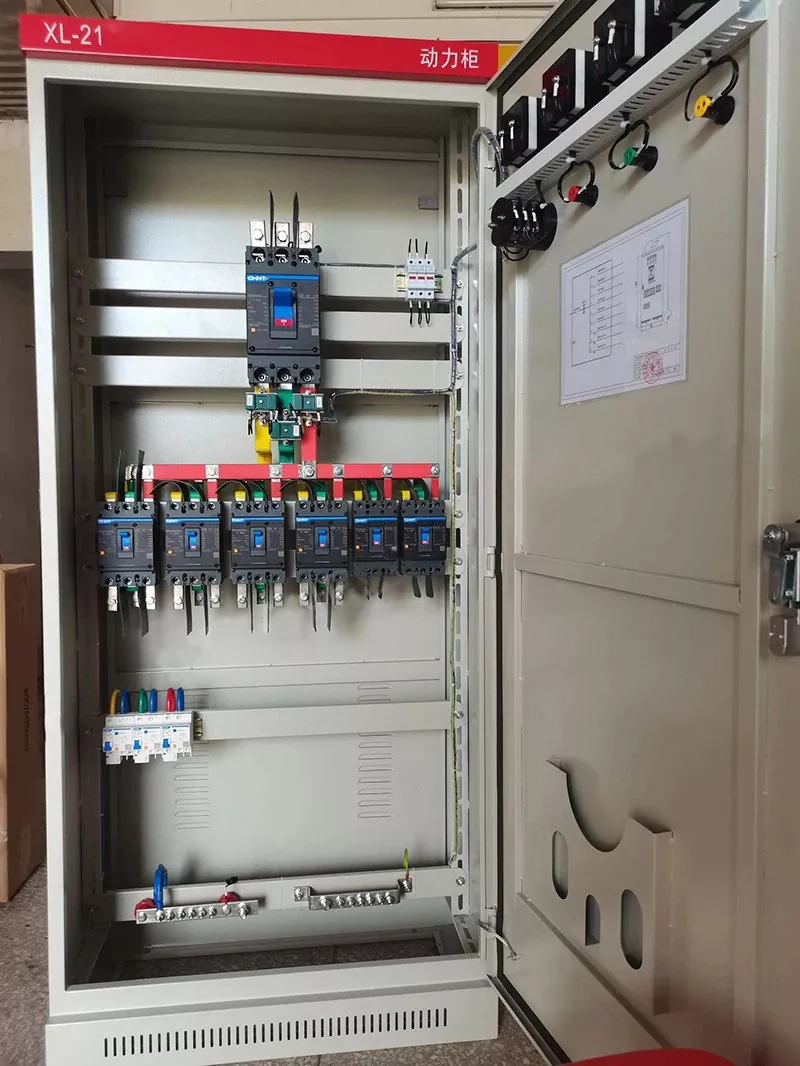

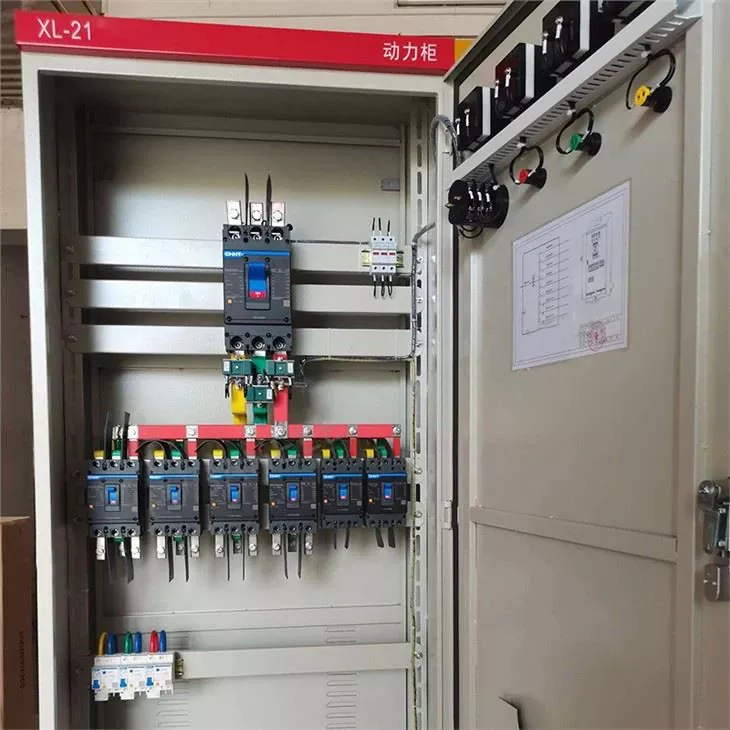

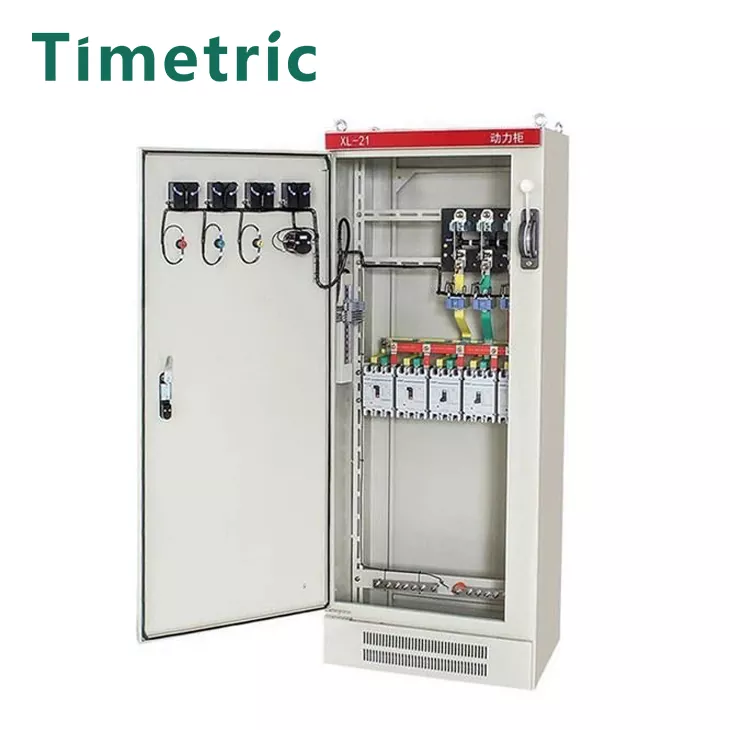

제품 실제 샷
FAQ
사내 중간 전압 및 저전압 스위치 기어를 생산합니까?
그렇습니다. 우리 회사는 성숙한 기술 팀과 훌륭한 사전 판매 서비스를 통해 다양한 스위치 캐비닛을 독립적으로 제작하고 사용자 정의합니다.
가장 빠른 배송 시간은 얼마입니까?
일반적으로 고객 문의를 수락합니다. 스위치 캐비닛 기술 매개 변수가 연결된 후에는 가격 목록을 발행하고 실제 상황에 따라 생산 및 배송 시간에 대해 고객과 통신하는 데 1-2 일이 걸립니다.
애프터 판매 서비스는 어떻습니까?
우리는 1 년 보증을 지원합니다. 정상적인 견적에는 현장 애프터 판매 서비스가 포함되지 않습니다. 무료 온라인 커뮤니케이션 및 지침을 사용할 수 있습니다.
