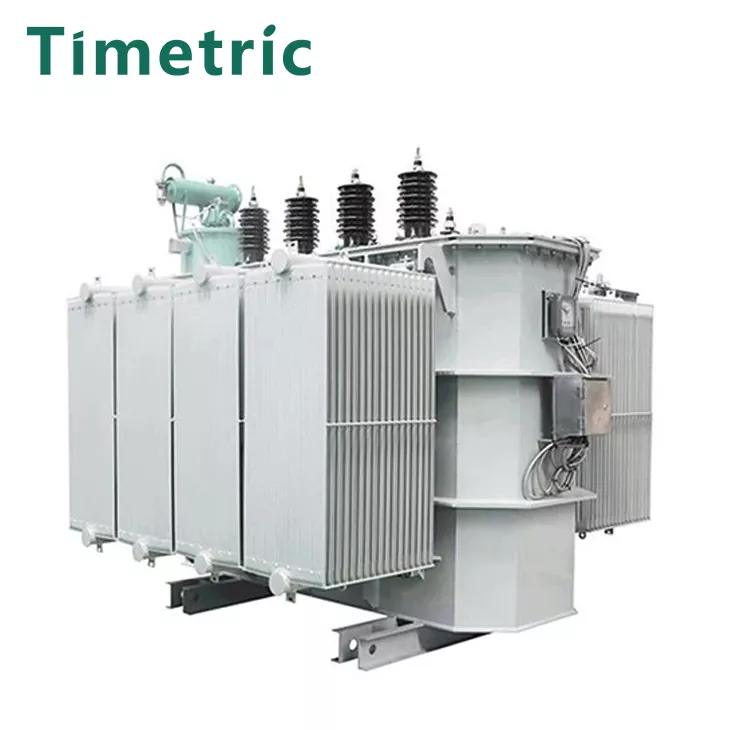

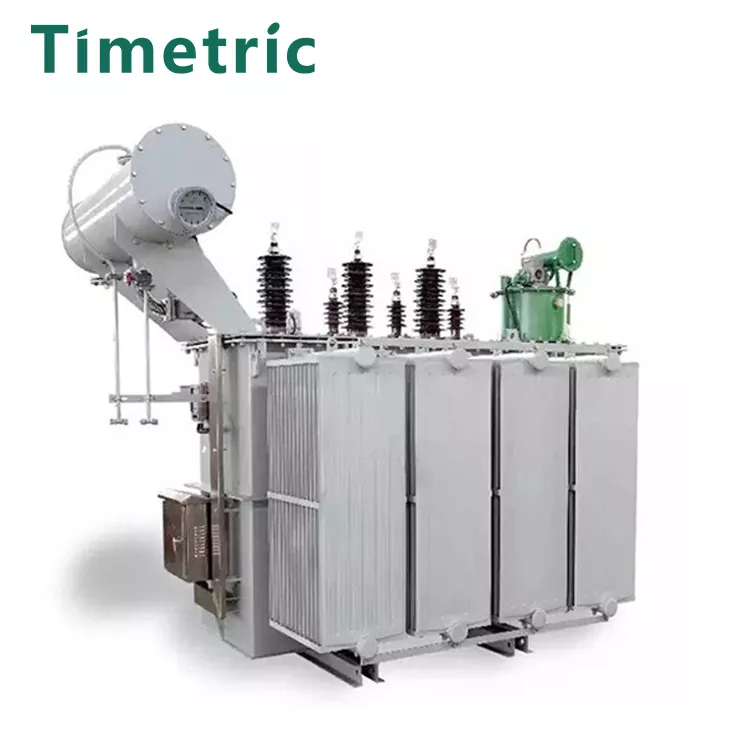

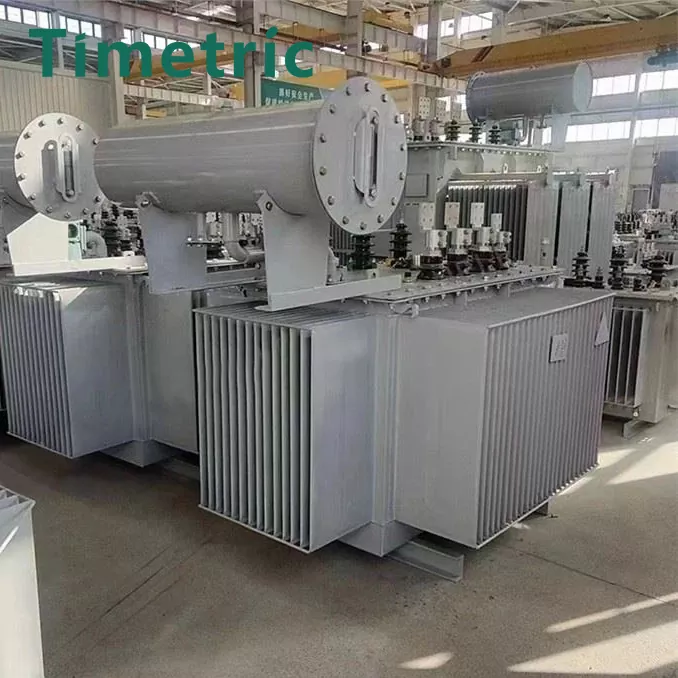

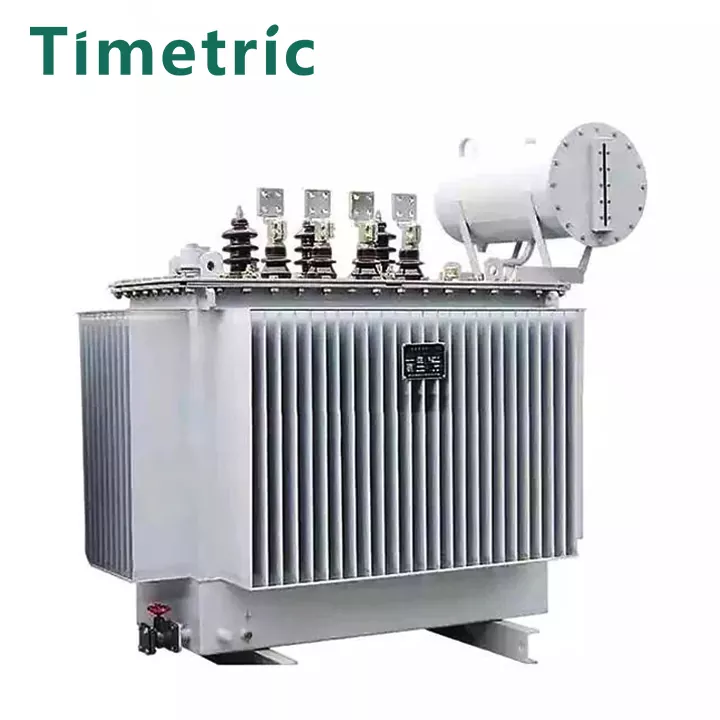

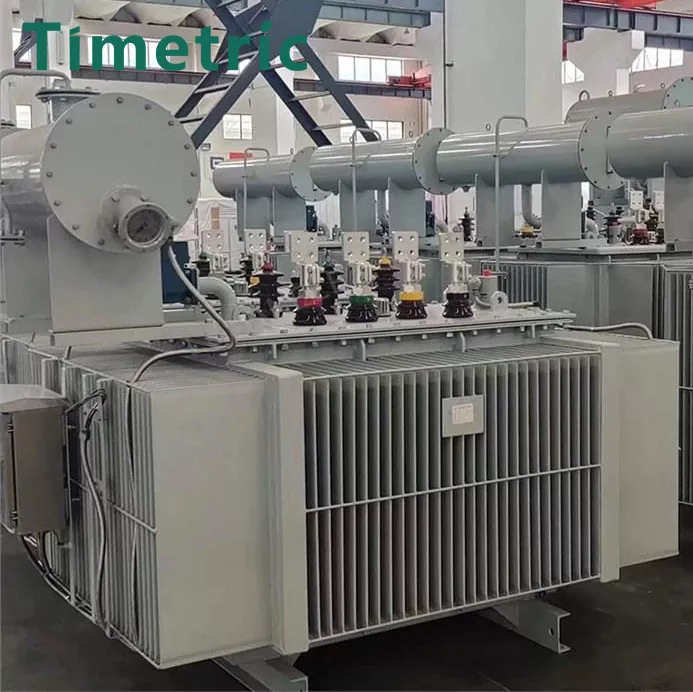

고전압 전력 변압기

시체적 전기에 의해 생성 된 고전압 전력 변압기는 동일한 주파수를 갖는 특정 AC 전압 (전류)의 특정 값 또는 여러 다른 전압 (전류)으로 변환하는 데 사용되는 정적 전기 장치입니다. 2 개 이상의 권선을 갖는 정적 장치는 동일한 주파수에서 전기 에너지를 전송하기 위해 전자기 유도, 일반적으로 이러한 전류 및 전압의 다른 값으로 전자기 유도를 통해 다른 시스템의 전압 및 전류로 변환합니다.

문의 보내기

제품 설명

시체적 전기에 의해 생성 된 고전압 전력 변압기는 동일한 주파수를 갖는 AC 전압 (전류)의 특정 값 또는 여러 다른 전압 (현재) 값으로 변환하는 데 사용되는 장치입니다. AC가 1 차 권선을 통과하면 교대 자기 플럭스가 생성됩니다. 교류 자기 플럭스는 철 코어의 자기 전도를 통한 2 차 와인딩에서 AC 전자력을 유도한다. 2 차 유도 전자력의 수준은 1 차 및 2 차 권선의 회전 수와 관련이 있습니다. 즉, 전압은 회전 수에 비례합니다. 주요 기능은 전기 에너지를 전송하는 것이므로 정격 용량은 주요 매개 변수입니다. 정격 용량은 전력을 나타내는 기존 값입니다. KVA 또는 MVA로 표현 된 전달 된 전기 에너지의 크기의 특성화입니다. 정격 전압이 변압기에 적용되면 지정된 조건에서 온도 상승 제한을 초과하지 않는 정격 전류를 결정하는 데 사용됩니다. 에너지 절약 전력 변압기가 많을수록 비정질 합금 코어 분포 변압기는 가장 큰 장점은 무부하 손실 값이 매우 낮다는 것입니다. 결국 무부하 손실 값을 보장 할 수 있는지 여부는 전체 설계 프로세스에서 고려해야 할 핵심 문제입니다. 비정질 합금 코어 자체가 외부 힘의 영향을받지 않는다는 것을 고려할뿐만 아니라 생성물 구조를 배열 할 때, 비정질 합금의 특징 매개 변수는 계산 중에 정확하고 합리적으로 선택되어야합니다.

주요 기술 매개 변수

30-2500kVA 6-11kV 오일 이중 변압기
정격 용량 (KVA)	전압 조합			벡터 그룹	무선 손실 (W)	로드 손실	노로드 전류 (%)	단락 임피던스 (%)
정격 용량 (KVA)	고전압 (kv)	태핑 범위	저전압 (KV)	벡터 그룹	무선 손실 (W)	로드 손실	노로드 전류 (%)	단락 임피던스 (%)
30	11 10.5 10 6.3 6	± 5% ± 2 × 2.5%	0.4	다이어 11 또는 yyn0	130	630	2.1	4
50					170	910	2.0
63					200	1090	1.9
80					250	1310	1.8
100					290	1580	1.6
125					340	1890	1.5
160					400	2310	1.4
200					480	2730	1.3
250					560	3200	1.2
315					670	3830	1.1
400					800	4520	1.0
500					960	5410	1.0
630					1200	6200	0.9	4.5
800					1400	7500	0.8
1000					1700	10300	0.7
1250					1950	12000	0.6
1600					2400	14500	0.6
2000					2850	19500	0.6	5
2500					3000	21200	0.6	5

작업 환경 ：

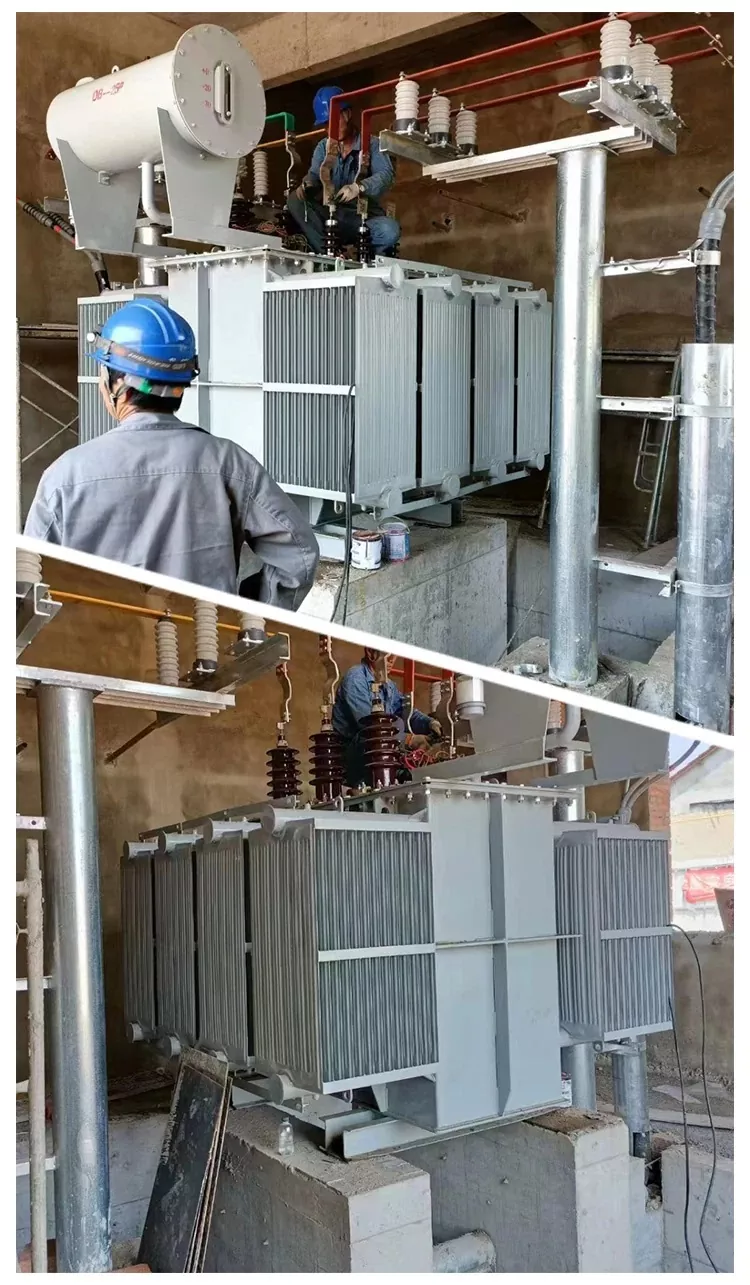

시체적 전기 고전압 전력 변압기 사용 환경 :

‌1. 온도 요구 사항 : 고전압 변압기의 작동 온도는 성능에 직접적인 영향을 미칩니다. 일반적으로 변압기의 주변 온도는 -30 ° C에서 40 ° C 사이 여야합니다. 이 범위를 초과하면 변압기의 정상적인 작동에 영향을 미칩니다. 특히 차가운 환경에서 특히 차가운 환경에서 변압기의 단열재 및 냉각 시스템이 영향을 받기 때문에 장비 손상 또는 불안정한 작동이 발생할 수 있습니다. 또한 건식 형 변압기의 온도 한계도 기록되어야합니다. F- 클래스 단열재 재료를 사용한 변압기의 최대 허용 온도는 155 ° C이며, H- 클래스 절연 재료를 사용한 변압기의 최대 허용 온도는 180 ° C‌입니다.

2. 습도 요구 사항 ‌ : 변압기의 주변 습도도 중요한 요소입니다. 습도가 높은 환경은 장비의 표면 및 내부 단열재에 쉽게 수분을 일으킬 수 있으므로 절연 성능을 줄이고 장비의 고장 속도가 높아집니다. 따라서 변압기의 주변 습도는 일반적으로 85%이하로 제어해야합니다.

3. 고도 요구 사항 ‌ : 고도는 또한 변압기의 작동에 영향을 미칩니다. 일반적으로 고도가 1,000 미터를 초과하면 공기압의 감소로 인해 단열 성능이 감소하고 변압기의 설계 및 재료 선택은 정상 작동을 보장하기 위해 조정해야합니다. 4. 대기 질 요구 사항 : 변압기의 주변 대기 질은 또한 유해한 가스, 먼지 등의 유해한 가스, 먼지 등으로 장비의 침식 및 오염을 피하기 위해서도 좋습니다.

5. 기타 환경 요인 : 변압기는 진동 또는 충격 진동없이 위치에 설치해야하며, 금속을 부식시키고 단열재를 손상시키기에 충분한 가스와 먼지가 없어야합니다. 또한 변압기에는 장비를 보호하고 외부 요인의 영향을 줄이기 위해 번개 보호, 화재 방지, 도난 방지 및 기타 보호 조치를 장착해야합니다.

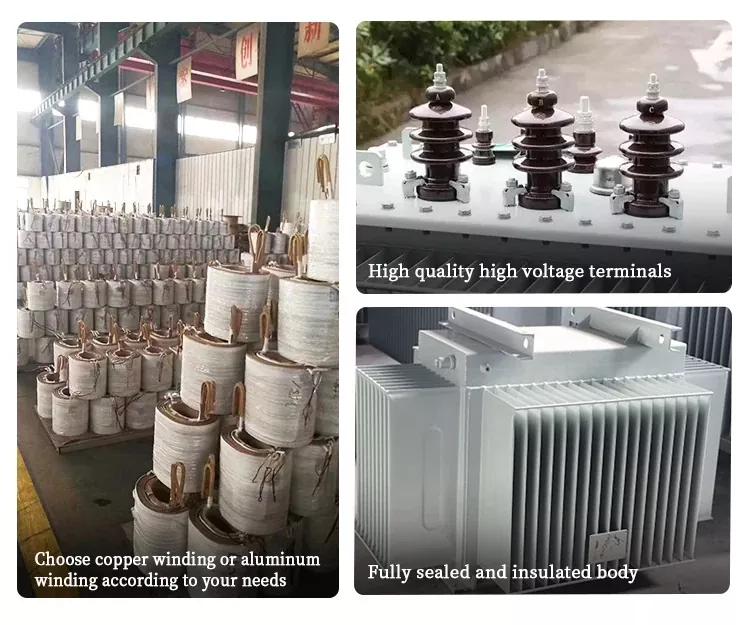

변압기의 특징 및 장점

전력 변압기는 전력 시스템의 전력 전송 및 분배를위한 주요 장비입니다. 전력 변압기는 주로 전력 그리드의 고전압을 6000 볼트 (v) 또는 380V (V)의 전압으로 감소시켜 전기 장비에 전력을 공급하는 데 직접 사용할 수 있습니다.

변압기 내부에서 과부하 또는 단락이 발생하면 단열재 또는 절연 오일이 고온 또는 전기 스파크로 인해 분해, 팽창 및 가스 화되어 변압기의 내부 압력이 급격히 증가하여 변압기 껍질이 폭발하고, 많은 양의 단열 오일이 스프레이 및 화상을 입을 수 있습니다.

운영 중에 화재 및 폭발 예방에주의를 기울여야합니다.

(1) 오버로드 작동 : 장기 과부하 작동은 코일이 가열되고 단열재가 점차적으로 나이가 들게되며 단락이 발생합니다.

(2) 절연 오일의 품질을 정기적으로 점검하십시오. 오일 품질은 정기적으로 테스트되어야하며, 자격이없는 오일을 제 시간에 교체하거나 다른 조치를 취해야합니다.

(3) 변압기 코어 절연이 노화 및 손상을 방지합니다. 핵심의 장기 가열은 단열 노화를 유발합니다.

(4) 부주의 한 유지 보수로 인해 단열재가 손상되지 않도록합니다. 흠집이나 손상이 발견되면 제 시간에 처리해야합니다.

(5) 와이어가 잘 접촉하는지 확인하십시오. 접촉이 좋지 않으면 지역 과열이 발생합니다.

(6) 단열재로 인해 변압기가 타 버릴 수 있으므로 번개가 발생하지 않습니다.

(7) 단락 보호 : 변압기 코일 또는 하중에서 단락이 발생하면 보호 시스템이 실패하거나 보호 설정이 너무 커지면 변압기가 타 버릴 수 있습니다. 따라서 안정적인 단락 보호를 설치해야합니다.

(8) 좋은 접지 보호.

(9) 환기 및 냉각 : 변압기 코일 와이어가 클래스 A 단열재 인 경우, 절연은 주로 종이 및 면사자입니다. 절연 수명은 온도가 8 ° C 증가 할 때마다 약 절반 감소됩니다. 변압기는 90 ° C 미만의 정상 온도에서 작동하며 약 20 년의 수명이 있습니다. 온도가 105 ° C로 상승하면 수명은 7 년입니다. 트랜스포머가 작동 할 때는 우수한 환기 및 냉각을 유지해야합니다.
