10kV 오일 침수 전력 분배 변압기

시체적 전기는 10kV 오일 침수 전력 분배 변압기의 판매를 전문으로하는 제조업체입니다. 대규모 전력 장비 및 전반적인 솔루션 제공 업체로서 우리는 전기 장비 산업에 깊이 관여하고 있습니다. 우리의 사업에는 변압기, 타워, 결합 된 전기 기기, 전선 및 케이블, 에너지 저장, 지능형 유통 네트워크 등이 포함됩니다. 우수성 추구에 전념하여 고품질 제품을 제공하고 다양한 요구에 따라 사용자 정의합니다. 타임 메트릭 전기를 선택하여 역동적 인 전력 산업에 대한 신뢰할 수있는 솔루션과 깊은 전문 지식을 얻으십시오.

문의 보내기

제품 설명

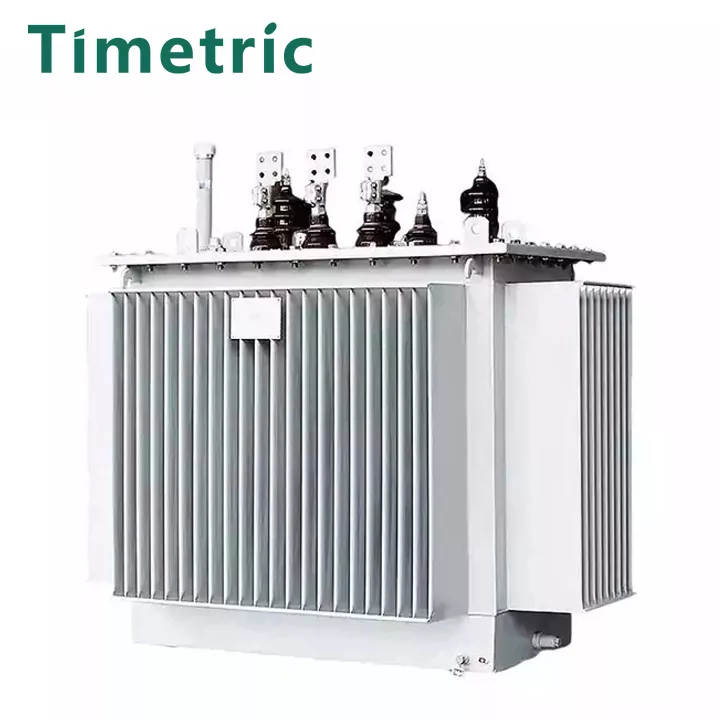

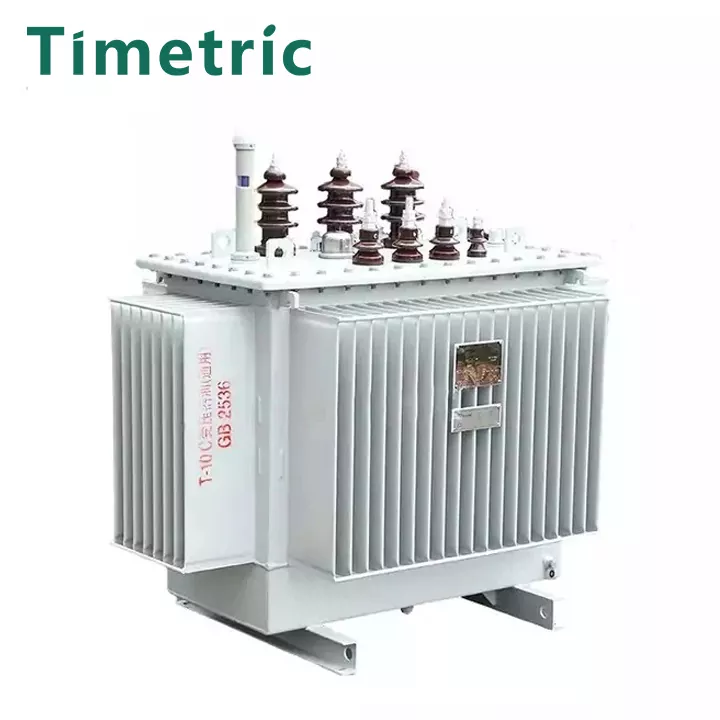

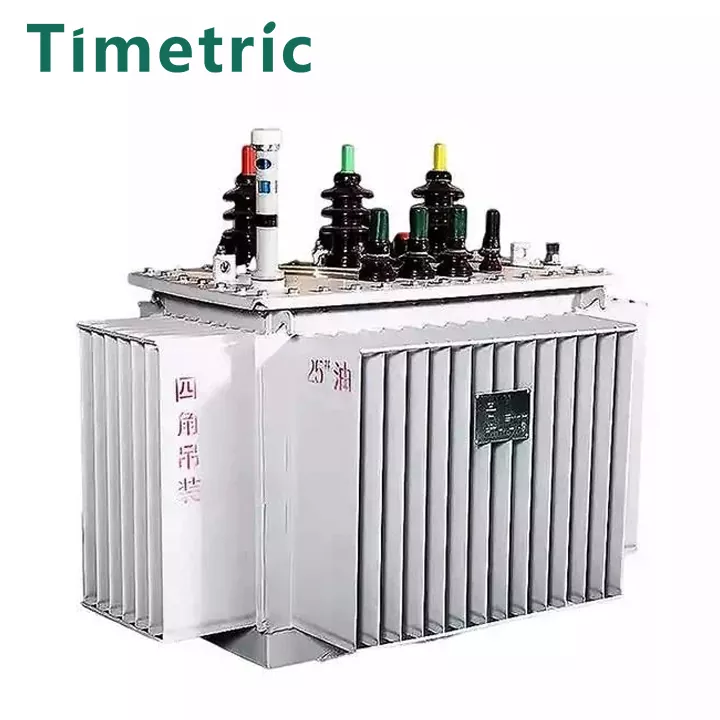

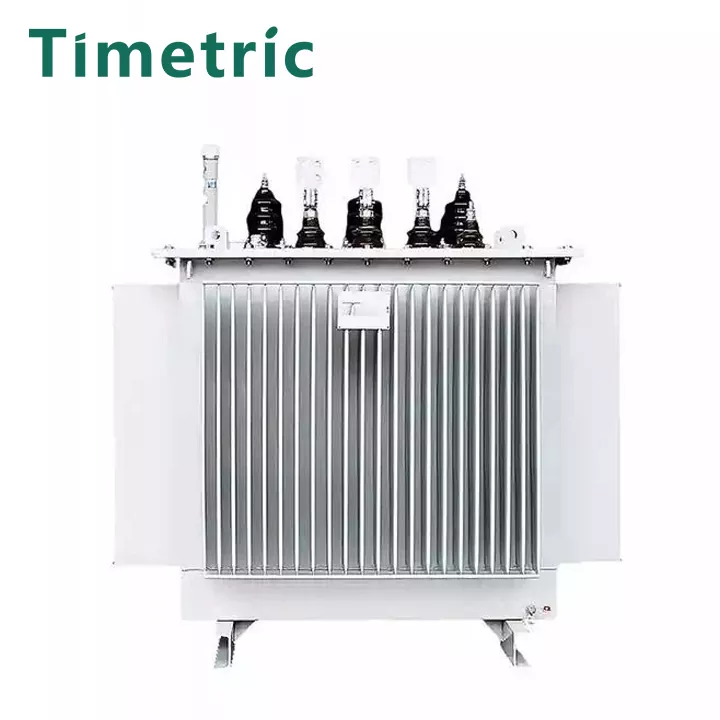

시체적 전기 전기 10kV 오일 침수 전력 유통 변압기는 산업 및 광업 기업 및 민간 건물의 전원 공급 장치 및 유통 시스템에서 중요한 장비 중 하나입니다. 사용자가 사용하는 230/400V 버스 전압으로 10kV 또는 35kV 네트워크 전압을 줄입니다. 이 유형의 제품은 AC 50 (60) Hz, 3 상 최대 정격 용량 2500kva (단일 상 최대 정격 용량 833kva, 단일 위상 변압기가 일반적으로 권장되지 않음)에 적합하며 실내에서 사용될 수 있음 (실외), 용량이 315kva보다 낮을 때는 기둥에 설치 될 수 있습니다. 30 ℃에서, 가장 높은 연간 평균 온도는 20 ℃이고, 상대 습도는 90%를 초과하지 않으며 (주변 온도 25 ℃) 고도는 1000m를 초과하지 않습니다. 위의 사용 조건을 충족하지 않으면 GB6450-86의 관련 조항에 따라 적절하게 조정해야합니다.

3 상 변압기와 단일 상 변압기로 나눌 수 있습니다. 3 상 전력 시스템에서, 3 상 변압기가 일반적으로 사용된다. 용량이 너무 크고 운송 조건에 의해 제한되면, 3 단계 전력 시스템에서 3 개의 단일 위상 변압기를 사용하여 변압기 그룹을 형성 할 수 있습니다.

와인딩 구별 :

2 개의 와인딩 변압기와 3 개의 와인딩 변압기로 나눌 수 있습니다. 일반적인 변압기는 2 개의 와인딩 변압기입니다. 즉, 철 코어에는 두 개의 권선이 있으며, 하나는 1 차 와인딩이고 다른 하나는 2 차 권선입니다. 3- 와인딩 변압기는 더 큰 용량 (5600 kVA 이상)을 갖는 변압기이며 3 개의 다른 전압 변속기 라인을 연결하는 데 사용됩니다. 특별한 경우, 더 많은 권선을 가진 Satons 변압기도 사용됩니다.

매개 변수 테이블

30-2500kVA 6-11kV 오일 이중 변압기
정격 용량 (KVA)	전압 조합			벡터 그룹	무선 손실 (W)	로드 손실	노로드 전류 (%)	단락 임피던스 (%)
정격 용량 (KVA)	고전압 (kv)	태핑 범위	저전압 (KV)	벡터 그룹	무선 손실 (W)	로드 손실	노로드 전류 (%)	단락 임피던스 (%)
30	11 10.5 10 6.3 6	± 5% ± 2 × 2.5%	0.4	다이어 11 또는 yyn0	130	630	2.1	4
50					170	910	2.0
63					200	1090	1.9
80					250	1310	1.8
100					290	1580	1.6
125					340	1890	1.5
160					400	2310	1.4
200					480	2730	1.3
250					560	3200	1.2
315					670	3830	1.1
400					800	4520	1.0
500					960	5410	1.0
630					1200	6200	0.9	4.5
800					1400	7500	0.8
1000					1700	10300	0.7
1250					1950	12000	0.6
1600					2400	14500	0.6
2000					2850	19500	0.6	5
2500					3000	21200	0.6	5

작업 환경 ：

시체적 전기 :

정상적인 중간 조건에서, 산업 및 광업 기업, 농업 독립 또는 부착 된 변전소, 커뮤니티 독립 변전소 등과 같은 오일-이량제 변압기 또는 건식 변압기를 선택할 수 있습니다. 이용 가능한 변압기는 S8, S9, S10, SC (B) 9, SC (b) 10 등입니다.

온도 환경

220 ℃에서 장기 안정성을 유지합니다

350 ℃에서 단기 작동을 견딜 수있다

heveren 광범위한 온도 및 습도에 대한 안정적인 성능을 유지

250 ℃에서 연소를 녹이거나 흐르거나지지하지 않을 것입니다

750 ℃에서 독성 또는 부식성 가스를 방출하지 않을 것입니다

전기 부하

1) 분배 변압기의 용량은 계산 된 하중 (일반적으로 화재 부하 제외)을 계산하기 위해 다양한 전기 장비의 시설 용량과 결합되어야합니다. 보상 된 명백한 용량은 변압기의 용량과 수를 선택하는 기초입니다. 일반 변압기의 하중 속도는 약 85%입니다. 이 방법은 비교적 간단하며 용량을 추정하는 데 사용할 수 있습니다.

2) GB/T17468-1998 "전력 변압기 선택에 대한 지침"은 유통 변압기의 용량을 GB/T15164-94 "오일 이량제 전력 변압기에 대한로드 가이드 라인"또는 GB/T17211-1998 "건식 전원 변압기에 대한로드 가이드 라인"및 계산 된로드 가이드 라인을 기반으로 결정해야한다고 권장합니다. 위의 두 지침은 컴퓨터 프로그램과 정상 사이클로드 다이어그램을 제공하여 분포 변압기의 용량을 결정합니다.

변압기의 특징 및 장점

특징 및 이점 :

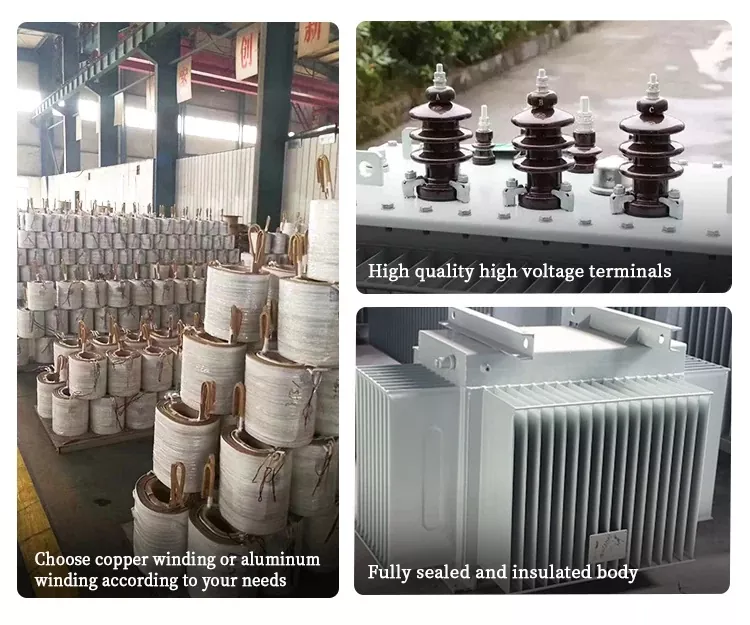

에이. 10kV 오일 침지 전력 분배 변압기 저전압 권선은 일반적으로 구리 도체를 사용한 소량 용량을 제외하고 샤프트 주위에 구리 호일이있는 원통형 구조를 채택합니다. 고전압 와인딩은 다층 원통형 구조를 채택하여 권선의 암페어 회전 분포가 균형을 이루고 누출 자기장이 작고 기계적 강도가 높으며 단락 저항이 강합니다.

비. 코어와 와인딩은 각각 고정됩니다. 장치의 높이 및 저전압 리드와 같은 고정 부품에는 자체 잠금 방지되지 않은 견과류가 장착되어 있습니다. 운송의 진동을 견딜 수있는 비 변경된 핵심 구조가 채택됩니다.

기음. 코일과 코어는 진공 건조되고 변압기 오일은 진공 오일 여과 및 오일 주입 공정을 채택하여 변압기 내부의 수분을 최소화합니다.

디. 오일 탱크는 온도 변화로 인한 오일의 부피 변화를 보상하는 호흡 기능이있는 골판지 시트를 채택합니다. 따라서이 제품에는 오일 저장 캐비닛이 없으므로 변압기의 높이를 분명히 줄입니다.

이자형. 골판지 시트는 오일 저장 캐비닛을 대체하기 때문에 변압기 오일은 외부 세계에서 분리되어 산소와 수분의 진입을 효과적으로 방지하고 단열 성능의 감소를 유발합니다.

에프. 위의 5 가지 성능 지점을 기반으로, 정상 작동 중에 오일 배출 변압기가 오일을 교체 할 필요가 없도록하여 변압기의 유지 보수 비용을 크게 줄이고 변압기의 서비스 수명을 연장시킵니다.
