실내 10kV 비정질 합금 건조 유형 변압기
시체적 전기가 생산하는 실내 10kV 비정질 합금 드라이 형 변압기는 발전기 변압기, 여기 변압기, 지하철 견인 변환기, 고전류 전기 용광로 변압기, 원자력 발전소, 선박 및 석유 플랫폼과 같은 특수 변압기 및 다목적 필드로 개발되고 있습니다.
문의 보내기
제품 설명
실내 10kV 비정질 합금 드라이 유형 변압기는 시체적 전기로 생산되는 건조 유형 변압기는 현지 조명, 고층 건물, 공항, 부두, CNC 기계 및 장비 및 기타 장소에 널리 사용됩니다. 간단히 말해서, 건식 유형 변압기는 코어와 권선이 절연 오일에 담그지 않는 변압기를 나타냅니다.
냉각 방법은 천연 공기 냉각 (AN) 및 강제 공기 냉각 (AF)으로 나뉩니다. 변압기가 자연스럽게 냉각되면 정격 용량에서 오랫동안 지속적으로 작동 할 수 있습니다. 강제 공기 냉각시 변압기 출력 용량을 50%증가시킬 수 있습니다. 간헐적 인 과부하 작동 또는 비상 과부하 작동에 적합합니다. 오버로드 중 부하 손실 및 임피던스 전압 증가는 크기 때문에 비 경제적 작동 상태에 있으므로 장기 연속 과부하 작동 중에는 안됩니다.
구조 성능 :
solid 단열재가 캡슐화 된 권선
incail 캡슐화되지 않은 와인딩
와인딩 : 두 권선 중에서 전압이 높은 권선은 고전압 와인딩이고 전압이 낮은 전압은 저전압 권선입니다.
고전압 권선 및 저전압 권선의 상대 위치에서 고전압은 동심 유형 및 중첩 유형으로 나눌 수 있습니다.
동심원 와인딩은 간단하고 제조하기 쉽고이 구조가 채택됩니다.
겹치는 유형은 주로 특수 변압기에 사용됩니다.
와인딩 형태
⑴ 와인딩;
Epoxy 수지 플러스 석영 모래 충전 및 붓기;
유리 섬유 강화 에폭시 수지 쏟아지는 (즉, 얇은 단열 구조);
multi-strand 유리 섬유 함침 에폭시 수지 권선 (일반적으로 3은 쏟아지는 수지가 갈라지는 것을 효과적으로 방지하고 장비의 신뢰성을 향상시킬 수 있기 때문에 사용됩니다).
고전압 와인딩
일반적으로 다층 원통형 또는 다층 세그먼트 구조를 채택합니다.

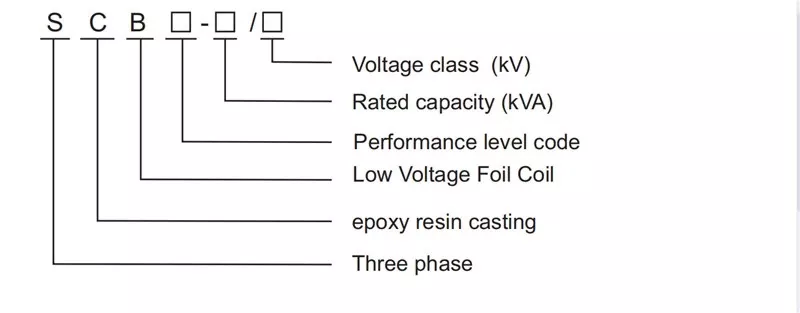

모델 설명
주요 기술 매개 변수
|
SCB10 시리즈 10kV 드라이 형 전력 변압기 조절되지 않은 비전문 전압 |
|||||||
|
정격 용량 (KVA)
|
전압 조합 |
그룹 레이블 |
무선 손실 (W) |
로드 손실 (W) |
노로드 전류 (%) |
단락 임피던스 (%) |
|
|
하이 (KV) |
낮음 (KV) |
||||||
|
30 |
6 6.3 10 10.5 11 |
0.4 |
Dyn11 또는 Yyn0 |
190 |
710 |
2 |
4 |
|
50 |
270 |
1000 |
2 |
||||
|
80 |
370 |
1380 |
1.5 |
||||
|
100 |
400 |
1570 |
1.5 |
||||
|
125 |
470 |
1850 |
1.3 |
||||
|
160 |
540 |
2130 |
1.3 |
||||
|
200 |
620 |
2530 |
1.1 |
||||
|
250 |
720 |
2760 |
1.1 |
||||
|
315 |
880 |
3470 |
1 |
||||
|
400 |
980 |
3990 |
1 |
||||
|
500 |
1160 |
4880 |
1 |
||||
|
630 |
1340 |
5880 |
0.85 |
6 |
|||
|
800 |
1520 |
6960 |
0.85 |
||||
|
1000 |
1770 |
8130 |
0.85 |
||||
|
1250 |
2090 |
9690 |
0.85 |
||||
|
1600 |
2450 |
11730 |
0.85 |
||||
|
2000 |
3050 |
14450 |
0.7 |
||||
|
2500 |
3600 |
17170 |
0.7 |
||||
작업 환경 ：
실내 10kV 비정질 합금 드라이 유형 변압기 생산 된 사용 환경 :
1.0-40 ((), 상대 습도 <70%;
2. 고도 : 2500 미터를 넘지 않음;
3. 비, 수분, 고온, 고열 또는 직사광선에 노출을 피하십시오. 열 소산 통풍구는 주변 물체에서 40cm 이상 떨어져 있어야합니다.
4. 부식성 액체, 가스, 먼지, 전도성 섬유 또는 금속 부스러기가있는 곳에서 작업하지 마십시오.
5. 진동 또는 전자기 간섭이있는 곳에서 작업하지 마십시오.
6. 장기 거꾸로 저장 및 운송을 피하고 강한 영향을 피하십시오.
변압기의 특징 및 장점
INDOOR 10KV 비정질 합금 드라이 형 변압기의 특징 및 이점 : 생산 :
건식 유형 변압기는 강한 단락 저항, 낮은 유지 보수 워크로드, 높은 작동 효율, 작은 크기 및 저음의 장점이 있기 때문에 종종 화재 예방 및 폭발 예방과 같은 고성능 요구 사항이있는 곳에서 사용됩니다.
1. 안전하고 내화성, 오염이 없으며 부하 센터에서 직접 작동 할 수 있습니다.
2. 국내 고급 기술, 높은 기계적 강도, 강한 단락 저항, 작은 부분 방전, 우수한 열 안정성, 높은 신뢰성 및 긴 서비스 수명 채택;
3. 낮은 손실, 저음, 명백한 에너지 절약 효과 및 유지 보수가 없음;
4. 우수한 열 소산 성능, 강한 과부하 용량 및 강제 공기 냉각시 용량 작동을 증가시킬 수 있습니다.
5. 높은 습도 및 기타 가혹한 환경에서의 작동에 적합한 수분 방지 성능이 우수합니다.
6. 건식 유형 변압기에는 완전한 온도 감지 및 보호 시스템이 장착 될 수 있습니다. 지능형 신호 온도 제어 시스템은 각 3 상 권선의 작동 온도를 자동으로 감지하고 표시 할 수 있으며 팬을 자동으로 시작하고 중지하며 알람, 트립 및 기타 기능 설정이 있습니다.
7. 작은 크기, 가벼운 무게, 작은 발자국 및 낮은 설치 비용.

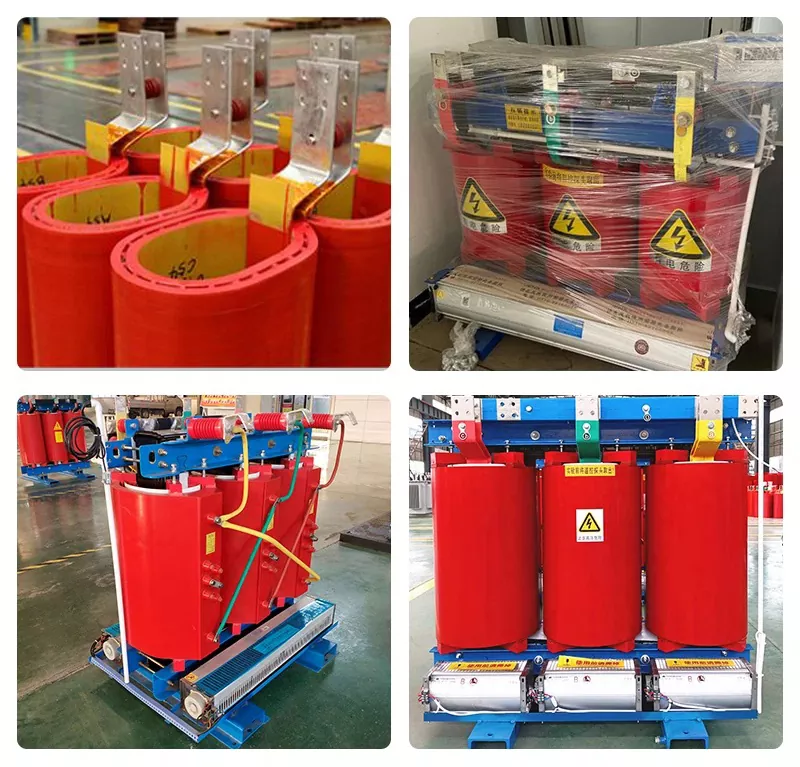

제품 실제 샷
FAQ
회사가 생산 된 Customizedoor 10kv Acorphous Alloy 건식 형 변압기를 제공 할 수 있습니까?
물론, 오일-이량제 변압기의 모든 요구 사항을 전압, 용량, 전압 비율, 주파수, 제품 적용 범위, 냉각 방법 등과 같은 가능한 한 많은 요구 사항을 제공하십시오.
가장 빠른 배송 시간은 얼마입니까?
정상적인 상황에서는 고객 문의를 수락하고 오일 이중 변압기의 특정 매개 변수를 전달하고 확인하며 실제 생산 시간은 구매 수량에 따라 결정됩니다.
애프터 판매 서비스는 어떻습니까?
우리는 1 년 보증을 지원합니다. 정상적인 견적에는 현장 애프터 판매 서비스가 포함되지 않습니다. 무료 온라인 커뮤니케이션 및 지침을 사용할 수 있습니다.
