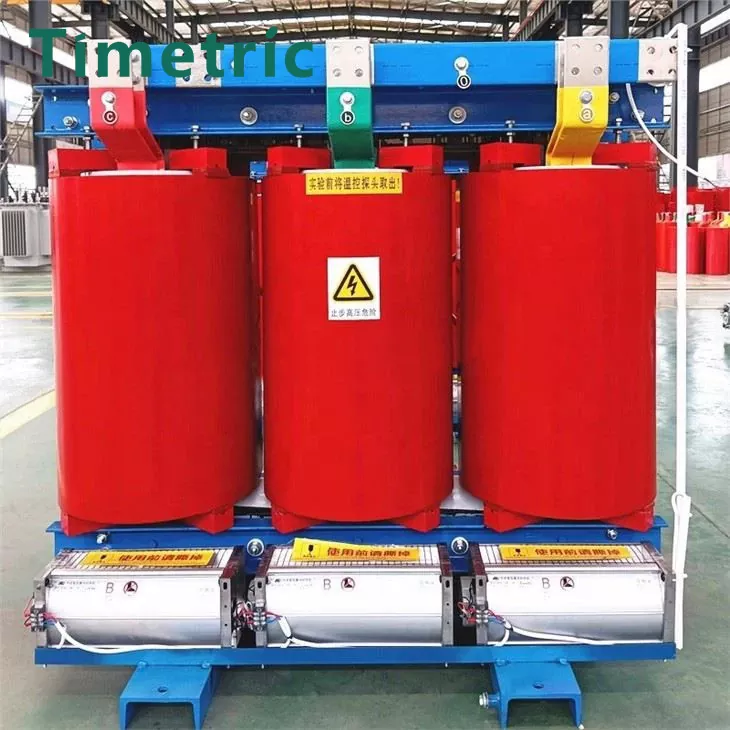

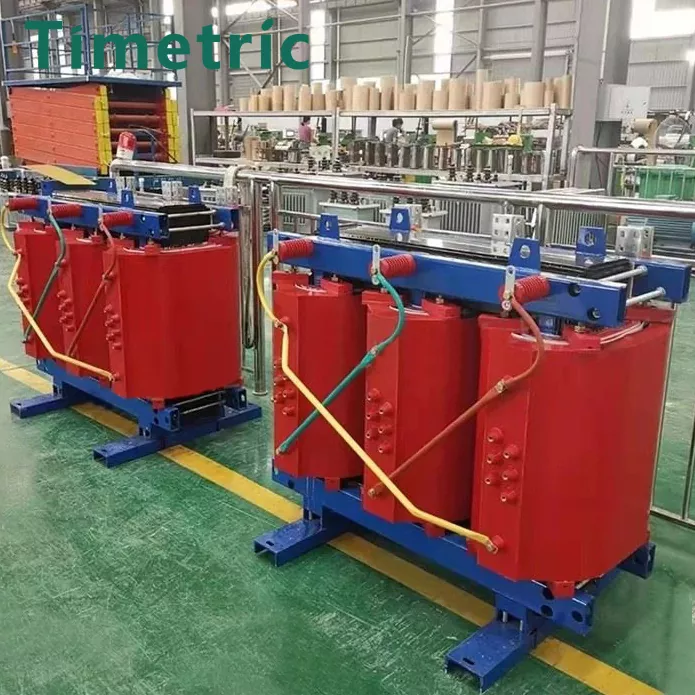

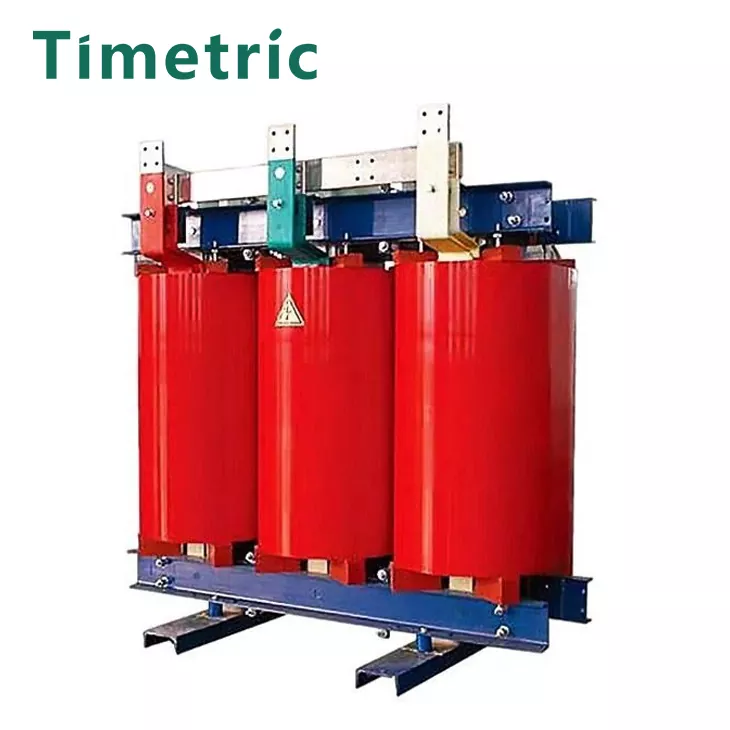

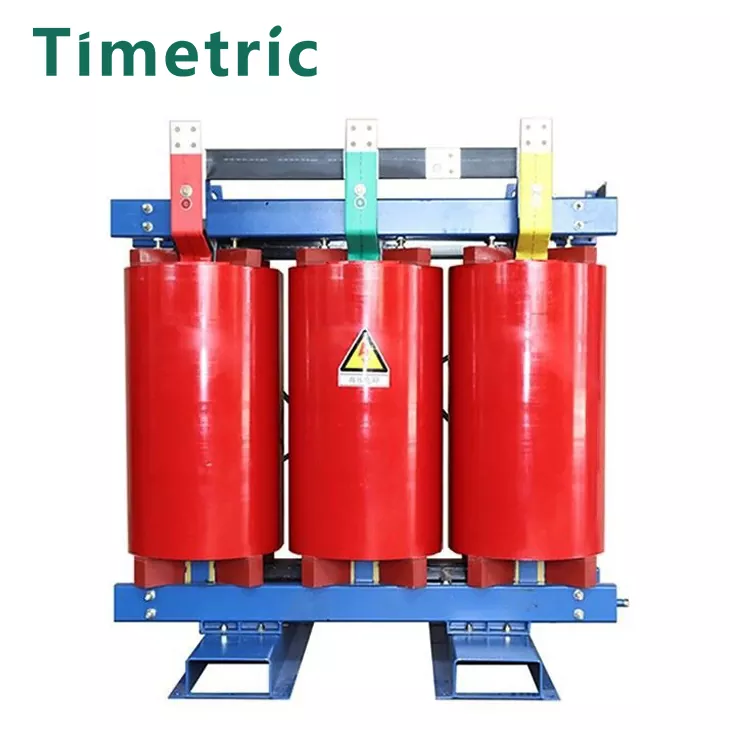

SCB 시리즈 에폭시 드라이 유형 변압기가 생산됩니다

시체적 전기에 의해 생성 된 SCB 시리즈 에폭시 드라이 유형 변압기는 에폭시 수지 적분 캐스팅 공정을 사용하고 우수한 전기 절연 성능 및 내구성을 갖는 고성능 변압기입니다. 그 설계는 안전을 강조하고, 완전히 석유가 없으며, 화재와 오염의 위험을 제거하며, 수분 저항성, 단락 저항 및 내열성이 뛰어납니다. 동시에 변압기는 높은 기계적 강도와 강력한 환경 적응성을 가지므로 안정적이고 에너지 절약 및 환경 친화적 인 운영을 달성하기에 이상적인 선택입니다.

문의 보내기

제품 설명

SCB 시리즈 에폭시 드라이 유형 변압기는 생산 된 공기 절연 변압기입니다. 오일 대신 절연 매체로서 건식 절연 기술을 사용하는 공기 절연 변압기입니다.

다음은 SCB 드라이 유형 변압기의 일반적인 구조입니다.

1. 단열재 : SCB 변압기는 전통적인 오일 배출 단열재 대신 단열재를 사용합니다. 일반적으로 사용되는 단열재에는 건식 단열재, 단열 합판 등이 포함됩니다.이 재료는 전기 고장을 효과적으로 저항하고 안정적인 단열 성능을 제공 할 수 있습니다.

2. 코일 : 변압기의 권선은 일반적으로 전도 효율을 향상시키기 위해 전도성이 높은 구리 또는 알루미늄 와이어로 만들어집니다. 코일은 고전압 권선과 저전압 권선으로 나뉩니다.

3. 건식 단열 시스템 : SCB 변압기는 공기 절연 및 건식 단열 기술을 사용하여 유동 단열재 (예 : 오일)의 사용을 제거합니다. 이는 유지 보수 비용을 줄이고 안전을 향상시킵니다.

4. 라디에이터 : 변압기 내부에서 생성 된 열을 소멸시키기 위해 라디에이터는 일반적으로 변압기 표면에 설정됩니다. 이를 통해 변압기는 정상 온도 범위 내에서 작동하는 데 도움이됩니다.

5. 하우징 : 변압기의 외부는 일반적으로 기계적 보호 및 보호를 제공하기 위해 금속 하우징으로 둘러싸여 있습니다. 이 하우징은 일반적으로 수분, 먼지 및 기타 오염 물질이 변압기로 들어가는 것을 방지하기 위해 밀봉됩니다.

6. 온도 제어 시스템 : 트랜스포머가 적절한 온도 범위 내에서 작동하도록하기 위해 온도 센서 및 팬과 같은 온도 제어 시스템이 장착 될 수 있습니다.

7. SCB 시리즈 에폭시 드라이 유형 변압기는 생산 된 오일을 사용하지 않기 때문에 환경 보호 및 내화성에 몇 가지 장점이 있습니다. 그들은 일반적으로 안전한 안전이 필요한 일부 특별한 환경 요구 사항이나 경우에 사용됩니다. 의 특정 설계 및 사양

변압기는 제조업체 및 응용 프로그램에 따라 다를 수 있습니다.

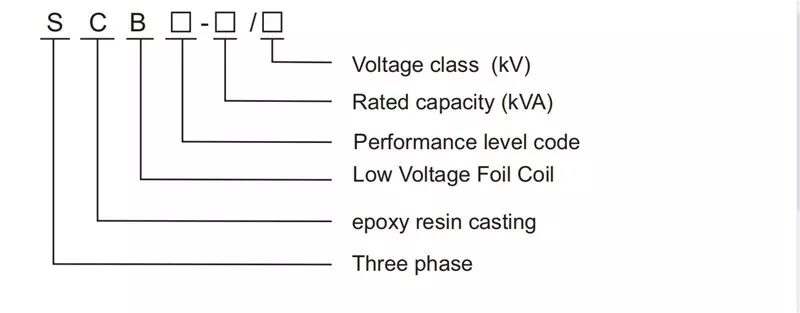

모델 설명

주요 기술 매개 변수

SCB10 시리즈 10kV 드라이 형 전력 변압기 조절되지 않은 비전문 전압
정격 용량 (KVA)	전압 조합		그룹 레이블	무선 손실 (W)	로드 손실 (W)	노로드 전류 (%)	단락 임피던스 (%)
정격 용량 (KVA)	하이 (KV)	낮음 (KV)	그룹 레이블	무선 손실 (W)	로드 손실 (W)	노로드 전류 (%)	단락 임피던스 (%)
30	6 6.3 10 10.5 11	0.4	Dyn11 또는 Yyn0	190	710	2	4
50				270	1000	2
80				370	1380	1.5
100				400	1570	1.5
125				470	1850	1.3
160				540	2130	1.3
200				620	2530	1.1
250				720	2760	1.1
315				880	3470	1
400				980	3990	1
500				1160	4880	1
630				1340	5880	0.85	6
800				1520	6960	0.85
1000				1770	8130	0.85
1250				2090	9690	0.85
1600				2450	11730	0.85
2000				3050	14450	0.7
2500				3600	17170	0.7

작업 환경 ：

시체적 전기 SCB 시리즈 에폭시 드라이 유형 변압기 생산 환경 :

1. 해발 고도는 1000m를 초과해서는 안됩니다.

2. 주변 온도 :

에이. 최대 온도 +40 40.

비. 최대 일일 평균 온도 +30 ℃.

기음. 최대 연간 평균 온도 +20 ℃.

디. 최소 온도 -30 30 (실외 변압기에 적용).

e 최소 온도 -5 temperature (실내 변압기에 적용 가능).

3. 전원 공급 장치 전압의 파형 : 전원 공급 장치 전압의 파형은 사인파와 유사합니다.

4. 다중 상 전원 공급 장치 전압의 대칭 : 다중 위상 변압기에 연결된 전원 공급 전압은 대칭이어야합니다.

변압기의 특징 및 장점

SSCB 시리즈의 특징 및 이점 에폭시 드라이 유형 변압기 생성 :

1. 에너지 절약 및 저 소음 : 새로운 저 소비 실리콘 스틸 시트, 포일 권선 구조, 계단식 코어 조인트, 환경 보호 요구 사항, 심층 소음 연구 및 컴퓨터 최적화 설계 및 기타 새로운 재료, 새로운 공정 및 새로운 기술이 도입되면서 미래의 건식 유형 변압기는 더 에너지를 절약하고 조용합니다.

2. 높은 신뢰성 : 제품 품질과 신뢰성 향상은 사람들의 끊임없는 추구가 될 것입니다.

3. 대용량 : 50-2500kVA 유통 변압기에서 10000-200kVA/35kV 전력 변압기까지, 도시 전력 부하가 지속적으로 증가함에 따라 도시 네트워크 지역 변전소는 도시 중앙 지역으로 점점 더 침투하고 있으며, 주거 지역 및 기타 부하 센터, 35KV 대규모 커뮤니티 전원 전력 전력 전력 전력 전력 전력 전력 전력 전력 전력 전력 전력이 널리 사용될 것입니다.

4. 다기능 조합 : 단일 변압기에서 공기 냉각, 보호 하우징, 온도 컴퓨터 인터페이스, 제로 시퀀스 변압기, 파워 미터링, 밀폐 된 버스 바 및 측면 콘센트가있는 다기능 결합 변압기까지.

5. 여러 분야의 개발 : 주로 분배 변압기에서 발전소 변압기, 여기 변압기, 지하철 트랙션 정류기 변압기, 고전류 용광로 변압기, 원자력 발전소, 선박 및 석유 플랫폼 및 기타 다목적 필드에 이르기까지.
