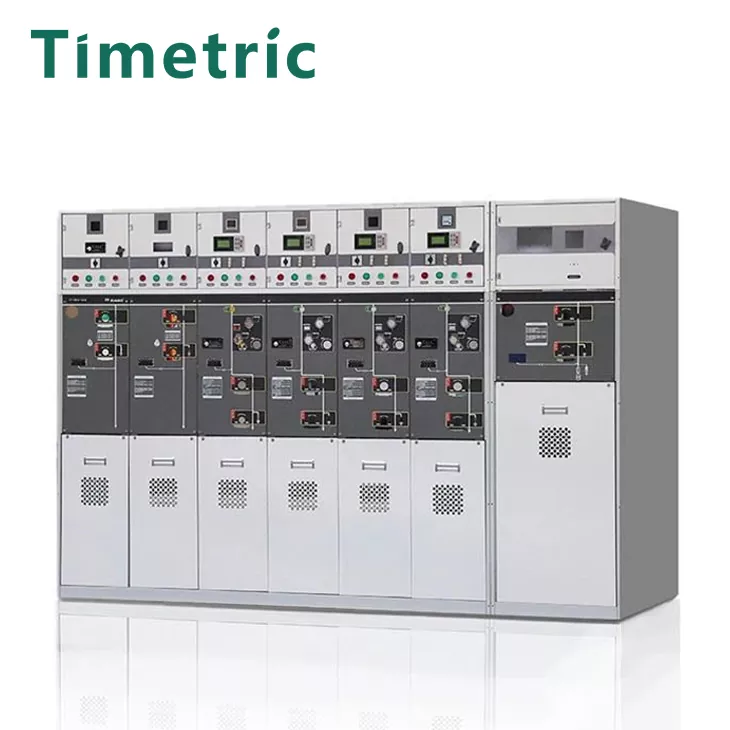

XGN -12 (Z) T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어

1. 시체적 XGN -12 (Z) T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어 II 및 III 링 메인 장치는 메인 스위치로 황 6 헥사 플루오 라이드로드 스위치를 가진 새로운 세대의 링 메인 장치입니다. 공기 절연, 소형 및 간단한 구조, 유연한 작동, 쉬운 설치 및 여러 개의 연동 기능이 있습니다. 전기 메커니즘, PT, CT, UPS, RTU 등으로 유통 네트워크 자동화 시스템에서 널리 사용될 수 있습니다. 최신 센서 기술 및 보호 릴레이를 통해 고급 기술 성능과 가볍고 유연한 어셈블리 체계를 통해 시장의 변화하는 요구를 완전히 충족시킬 수 있습니다.

시간표 전기 XGN -12 (Z) / T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어, 기본 스위치 장치에는로드 스위치 캐비닛, 조합 전기 캐비닛, 회로 차단기 캐비닛이 포함됩니다. 로드 스위치 캐비닛에는 3 위치 하중 스위치가 결합되어 있습니다. 조합 전기 캐비닛은 하중 스위치 퓨즈 조합 전기 캐비닛이 장착되어 있습니다. 회로 차단기 캐비닛은 특수 XGN-12/T630-20 진공 회로 차단기 및 3 위치 단인 컨퍼런스가 장착되어 있습니다. 다기능 단위 캐비닛은 위의 기능 단위의 조합입니다.

시간표 전기 XGN -12 (Z) / T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어는 인플레이션 장치, 메커니즘 실, 케이블 룸, 압력 릴리프 채널 룸, 계기실 등과 같은 기능적 구획으로 구성됩니다.

3 위치 하중 스위치에는 "Closing", "Opening"및 "Grounding"의 세 가지 위치가 있습니다. 세 위치는 서로 널리킹됩니다. 이 기능에 따르면로드 스위치 및 접지 스위치로 분해되어 회전 샤프트를 공유 할 수 있습니다. 3 위치 하중 스위치에는 3 위치 작동 메커니즘이 장착되어 있습니다. 로드 스위치 기능 측면은 전기 또는 수동 스프링 에너지 저장에 의해 작동 할 수 있으며 중간을 통과 한 후 스프링을 빠르게 열고 닫을 수 있습니다. 접지 스위치 기능 측면은 수동으로 작동되며 중간을 통과 한 후 스프링을 빠르게 열고 닫을 수 있습니다.

시체적 전기 XGN -12 (Z) / T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어 (각 스위치, 내부 연결 버스 바, 퓨즈 튜브 외부 등)의 주 회로는 SF6 가스로 채워진 밀봉 된 상자에 포함됩니다.

비정상적인 작업 조건 또는 오해로 인해 내부 아크 오류가 발생하는 경우, 생성 된 고압 가스는 파열 디스크의 파괴에 의해 형성된 채널을 통해 배출됩니다.

캐비닛은 마더 커플러를 통해 효과적인 1 차 연결을 형성하며, 이는 완전히 절연되고 완전히 밀봉되어 있습니다.

입구 및 아울렛 라인, PT 및 Lightning Arrester는 케이블 액세서리를 통해 효과적인 연결을 형성하며 완전히 절연되고 완전히 밀봉됩니다.

CT는 케이블 코어 유형을 채택하여 전체 단열 및 전체 밀봉을 보장합니다.

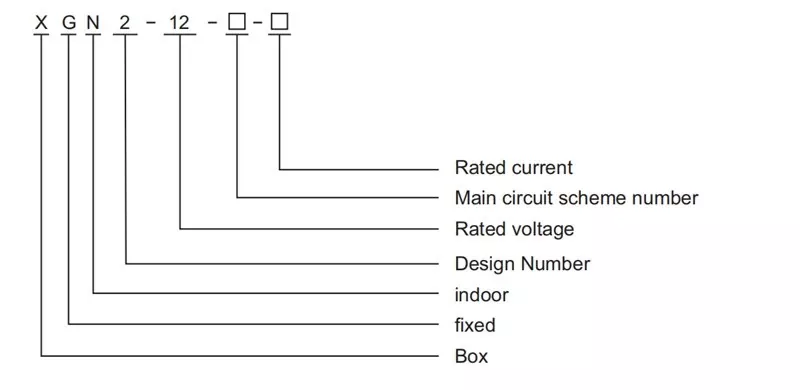

모델 설명

주요 기술 매개 변수

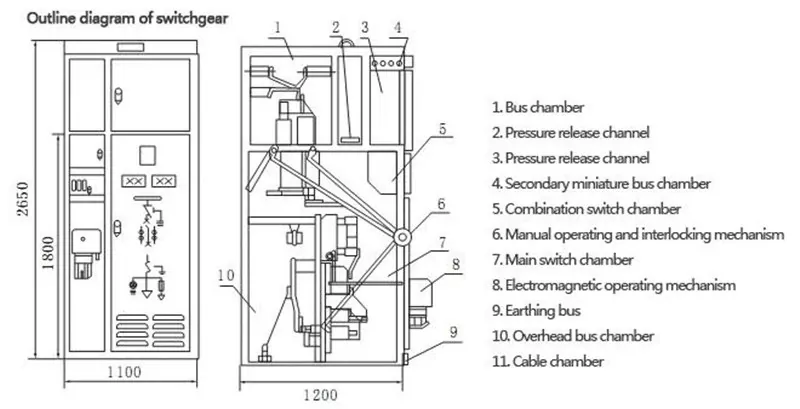

구조 및 장착 치수

작업 환경 ：

시체적 ElectricxGn -12 (Z) / T630-20 시리즈 10KV 경계 회로 차단기 스위치 기어 사용 환경 ：

◆ 주변 공기 온도 : 상한 + 40 ℃, 하한 -40 ℃

◆ 습도 : 일일 평균 상대 습도는 95%를 초과하지 않습니다. 월 평균은 90%를 넘지 않습니다.

◆ 수증기 압력 : 일일 평균은 2.2kpa를 초과하지 않습니다. 월 평균은 1.8kpa를 초과하지 않습니다.

◆ 고도는 2000m를 넘지 않습니다.

◆ 주변 공기는 먼지, 연기, 부식성 및 가연성 가스, 증기 또는 소금 안개에 의해 분명히 오염되지 않습니다.

◆ 2 차 시스템에서 유도 된 전자기 간섭의 진폭은 1.6kv.6을 초과하지 않습니다. 화재, 폭발 위험, 심각한 오염, 화학 부식 및 심한 진동은 없습니다.

7. 특정 작업 조건은 지정된 조건을 초과하는 정상적인 환경 조건에서 사용될 때 사용자와 제조업체가 협상해야합니다.

스위치 기어의 장단점

시체적 전기 시체적 전기 XGN -12 (Z) / T630-20 시리즈 10kV 경계 회로 차단기 스위치 기어는 다음 측면을 클러 시드합니다.

1. 모듈 식 설계, 쉽게 확장하기 쉽습니다.

2. 스테인리스 스틸 시트 레이저 용접 밀봉 가스 챔버.

3. 플러그인 솔리드 절연 버스 바 커플러는 캐비닛 사이에 사용되며 스위치 캐비닛이 확장 될 때 SF6 가스 작동이 관련되지 않습니다.

4. 내부 콘 또는 외부 콘 케이블 플러그인, 간단하고 빠른 설치.

가스 충전 장치의 모든 전극은 아크 전극이다.

6. 가스 밀도 릴레이 온라인 모니터링.

7. 신뢰할 수있는 압력 방출 장치 및 릴리스 채널이 있습니다.

8. 단일 캐비닛 또는 공통 박스 장치 조합 캐비닛을 제공 할 수 있습니다.

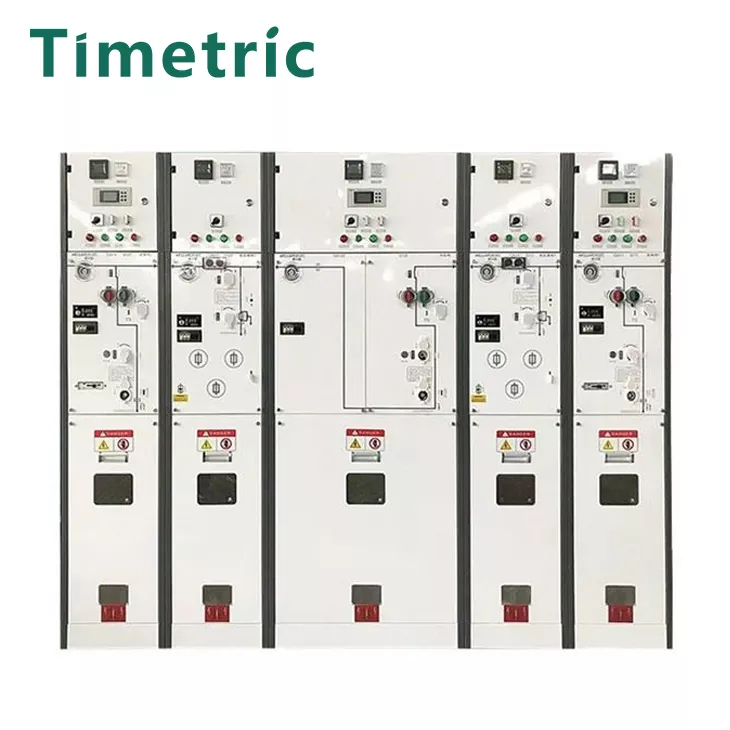

제품 실제 샷

FAQ

귀하의 회사는 내 요구 사항에 따라 제품을 사용자 정의 할 수 있습니까?

예, 고객 요구 사항에 따라 제품을 사용자 정의 할 수 있습니다. 일반적으로 고객은 회로 레이아웃, 전압, 전류 등을 제공하면됩니다.

가장 빠른 배송 시간은 얼마입니까?

일반적으로 고객 문의를 수락합니다. 스위치 캐비닛 기술 매개 변수가 연결된 후에는 가격 목록을 발행하고 실제 상황에 따라 생산 및 배송 시간에 대해 고객과 통신하는 데 1-2 일이 걸립니다.

애프터 판매 서비스는 어떻습니까?

우리는 1 년 보증을 지원합니다. 정상적인 견적에는 현장 애프터 판매 서비스가 포함되지 않습니다. 무료 온라인 커뮤니케이션 및 지침을 사용할 수 있습니다.
