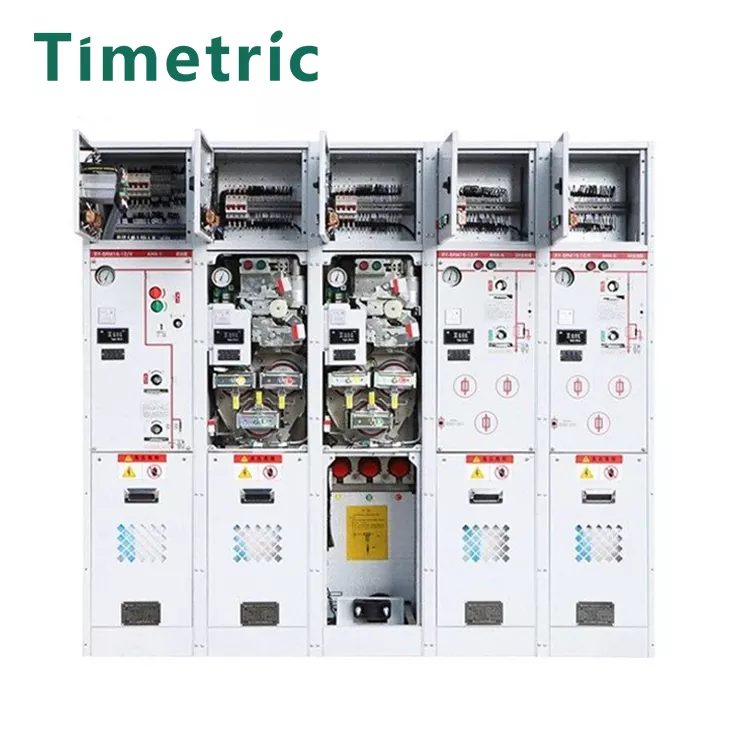

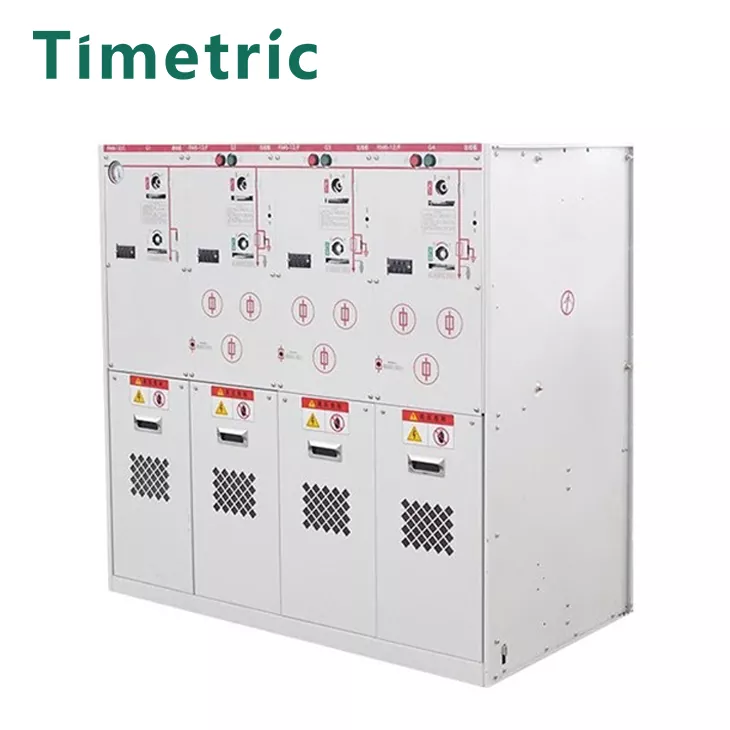

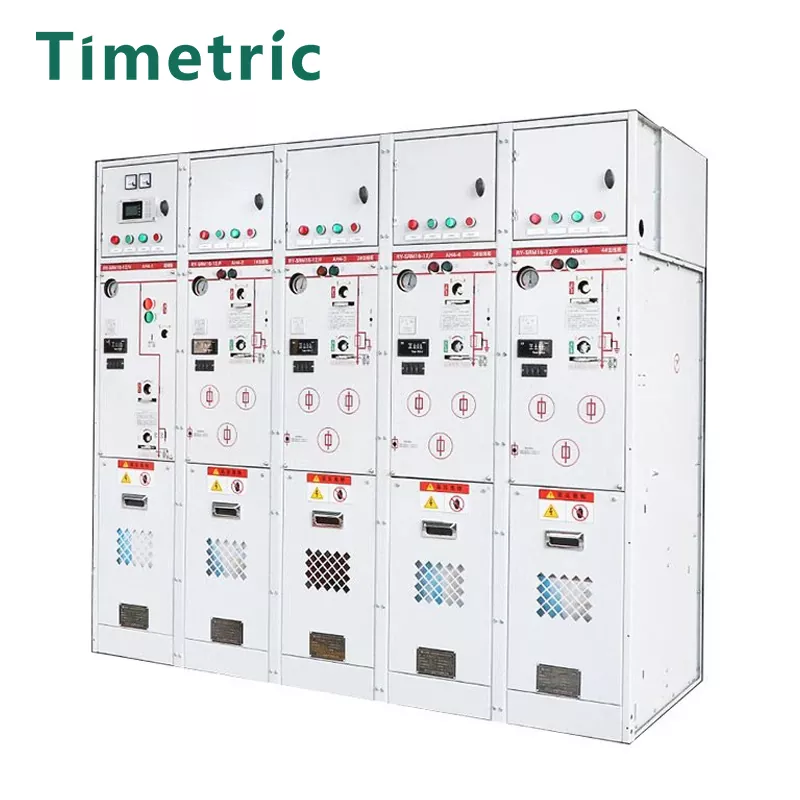

럼 실내 고전압 SF6 가스 절연 스위치 기어

럼 실내 고전압 SF6 가스 절연 스위치 기어는 시체적 전기에 의해 독립적으로 개발 된 새로운 유형의 SF6 가스 절제 중간 전압 스위치 기어입니다. 이 제품은 모듈 식 설계를 채택하며 다른 설계 체계에 따라 임의로 배열되어 공통 박스 유닛과 확장 장치의 완벽한 조합을 달성하여 다양한 2 차 변속기 및 유통 변수의 요구를 충족시키기위한 소형 스위치 기어의 유연한 사용을 충족시킬 수 있습니다. 그것은 완전히 밀봉 된 시스템이며, 모든 주요 구성 요소는 스테인레스 스틸 쉘에 밀폐되어 있으며 환경의 영향을받지 않습니다. 신뢰할 수있는 운영, 안전, 소형 구조 설계, 작은 발자국, 유지 보수가없는 및 장수의 특성이 있습니다. 럼 실내 고전압 SF6 가스 절연 스위치 기어 제품은 전국 고전압 전기 장비 테스트 센터의 유형 테스트를 통과했으며 소규모 2 차 유통 스테이션, 박스 유형 스위치 기어 스테이션, 산업 및 광업 기업, 공항, 철도, 상업용 지역, 고등 건물, 고속도로, 하단, 터널이있는 곳에서 널리 사용됩니다.

문의 보내기

제품 설명

럼 실내 고전압 SF6 가스 절연 스위치 기어는 전력 시스템의 스위칭, 연결 및 보호 기능과 함께 핵심 구성 요소로로드 스위치를 사용하여 공기 절연 또는 가스 분해 중간 전압 전기 조합 장치입니다. 메인 회로 코어 구성 요소는 SF6 하중 스위치 또는 추가 회로 차단기 및 기타 1 차 보조 전기 기기로 구성됩니다. SF6 링 네트워크 캐비닛은 조합 방법에 따라 Safering and SafePlus (ABB)에 따라 확장 가능 및 확장 불가능한 유형으로 나눌 수 있습니다. 다른 제조 공정에 따르면, 이들은 공통 박스 유형 (풍선 캐비닛 또는 SF6 완전 절연 캐비닛이라고도 함) 및 예를 들어 RM6 및 SM6 (Schneider)로 나눌 수 있습니다.

최근 SF6 링 네트워크 캐비닛은 매우 빠르게 개발되었으며 제조 공정과 제품 신뢰성은 국제 전기 거인과 동등한 잠재력을 가지고 있습니다. 현재 40.5kV 수준에서 SF6 유통 수준을 생산하는 소수의 국내 제조업체 만 있습니다. 다른 하나는 전류 및 대용량이 큰 첫 번째 수준의 전원 시스템을 기반으로 한 1 단계 시스템의 C-GI입니다.

SF6 가스 절연 링 메인 장치는 저압 SF6 가스를 절연 및 아크 소화 매체로 사용하는 스위치 기어입니다. 링 메인 장치 전원 공급 장치 및 터미널 전원 공급 장치에 대한 중요한 스위치 기어입니다. Timetric Electric이 개발 한 SF6 가스 절연 링 메인 장치는 "12kV 링 메인 장치 (Box) 표준화 된 설계 및 커스터마이즈 플랜 (2019 Edition)"에 따라 개발 된 신제품입니다. 회사의 전력 분포 터미널에 회사의 축적 및 강수량과 결합 된 표준화 된 설계를 통해, 1 차 및 2 차의 심층적 인 통합을 달성하여 높은 신뢰성, 쉬운 유지 관리, 모듈화 및 안전을 통합했습니다.

주요 기술 매개 변수

일련 번호	프로젝트			단위	로드 스위치 장치	결합 된 전기 장치	회로 차단기 장치
1	정격 전압			KV	24	24	24
2	정격 주파수			HZ	50	50	50
3	정격 전류			A	630	125 (퓨즈 전류에 따라 다름)	630
4	평가	1 분	단계,지면	KV	65	65	65
	격리	전력 주파수 견해 전압	골절	KV	79	79	79
	수준		제어 및 보조 회로	KV	2	2	2
		번개 돌진	단계,지면	KV	125	125	125
		충격 견해 전압	골절	KV	145	145	145
5	단시간 견해 전류 등급			ka/s	20, 25/4	——	20, 25/4
6	정격 피크 견해 전류			k	50, 63	——	50, 63
7	정격 단락 차단 전류			k	——	고전압 퓨즈로 제한됩니다	20, 25
8	정격 단락 제작 전류			k	50, 63	고전압 퓨즈로 제한됩니다	50, 63
9	정격 전송 전류			A	——	1400	——
10	정격 활성 부하 파괴 전류			A	630	——	——
11	정격 폐쇄 루프 브레이킹 전류			A	630	——	——
12	정격 작동 순서			/	——	——	O-0.3S-CO-180S-CO
13	기계적 수명	로드 스위치/회로 차단기		2 차	5000	5000	10000
13	기계적 수명	연결이 끊기/접지 스위치		2 차	3000	3000	3000
14	루프 저항			아기	≤150	——	≤150
15	정격 충전 압력 (20 ℃의 게이지 압력)			MPA	0.04
16	Annual relative gas leakage rate			년도	≤0.01%
17	단열 가스				SF6
18	보호 수준		구획 (IP 코드)	/	IP2XC
			가스 박스 (IP 코드)	/	IP67
			가스 박스 (IP 코드)	/	IP67
			캐비닛 (IP 코드)	/	IP41
			캐비닛 (I 코드)	/	IK10

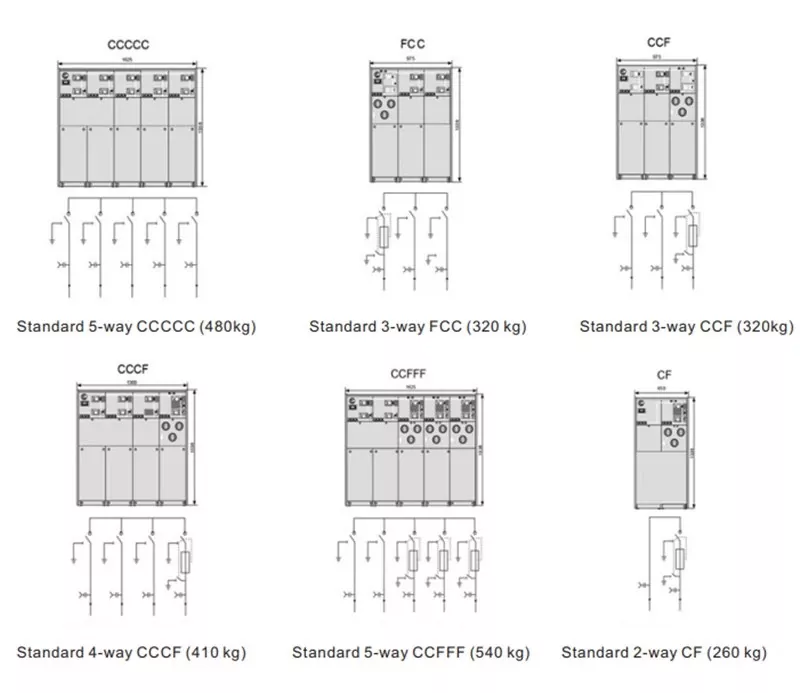

구조 및 장착 치수

작업 환경 ：

시체적 전기 계통 실내 고전압 SF6 가스 절연 스위치 기어 사용 환경 ：

1. 반면 온도 : -40ºC ~+45ºC;

2. 상대 습도 : 매일 평균 95%가 아니며 월간 평균 90%이상이 아닙니다.

3. 조정 : 4000m를 초과하지 않음;

4. 설치 장소는 화재, 폭발적인 위험, 심각한 오염, 화학적 부식 또는 심한 진동이 없어야합니다.

스위치 기어의 장단점

시체적 전기 계통 실내 고전압 SF6 가스 절연 스위치 기어는 다음과 같은 측면을 포함합니다.

1. 황 6 헥사 플루오 라이드 가스 절연 링 주 단위의 기본 구조

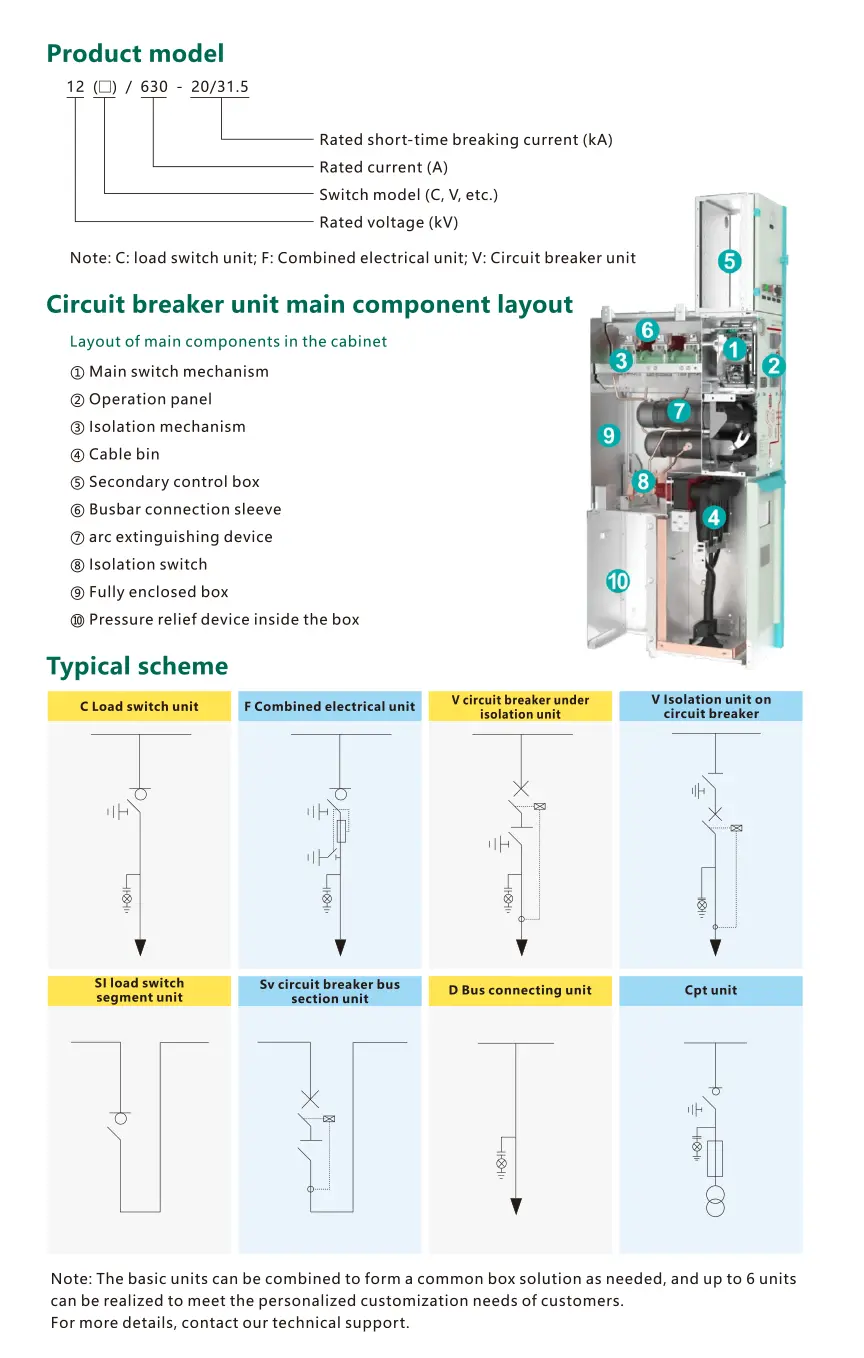

황 6 헥사 플루오 라이드 가스 절연 링 링 메인 장치 (이하 SF6 링 메인 장치라고 함)는 회로 차단기, 분리기, 접지 스위치, CT (전류 변압기), PT (전압 변압기) 및 제어 장치 등으로 구성되어 있습니다. SF6 링 메인 장치는 환경 친화적 인 SF6 가스를 절연 매체로 사용하며 작은 크기, 가벼운 무게 및 유지 보수가 쉬운 장점을 가지고 있습니다.

2. 황 6 헥사 플루오 라이드 가스 절연 링의 장점

1. 안전하고 신뢰할 수있는 : SF6 가스는 절연 성능이 우수하고 아크 소화 능력이있어 전기 결함의 발생을 효과적으로 방지 할 수 있습니다.

2. 작은 크기와 가벼운 중량 : SF6 가스는 절연 성능이 우수하고 아크 소화 능력이 우수합니다. 전통적인 오일 이중 전력 장비와 비교할 때 SF6 링 메인 장치는 크기가 작고 무게가 작아 배포 스테이션의 바닥 공간과 건축 비용을 크게 절약 할 수 있습니다.

3. 편리한 유지 보수 : SF6 링 메인 장치는 분리 가능한 모듈 식 설계를 채택하여 편리하고 신속하게 유지 관리 및 교체 할 수 있으므로 유지 보수 비용이 크게 절약됩니다.
