중압 실외 자동 회로 리클로저

포장 및 운송

리클로저는 연결 케이블 및 터미널 커넥터 등과 같은 제어 장치 및 구성 요소와 함께 표준 수출용 목재 케이스에 포장됩니다. 보조 전원 변압기 및 장착 브래킷 등과 같은 옵션 액세서리는 별도의 케이스에 운송됩니다. 공장에서 조립된 리클로저는 포장을 위해 "Contact OPEN" 위치로 설정됩니다.

파견 시 리클로저와 함께 제공되는 문서: 사용 설명서, 정기 테스트 인증서, 도면, 포장 목록 및 Timetric과의 계약에서 상호 합의한 기타 문서.

리클로저는 포장된 상태로만 운송되어야 합니다. 나무 케이스를 들어올리는 동안 다음 예방조치를 취해야 합니다. 포장 케이스를 젖은 표면/물에 젖은 곳에 두지 않도록 하십시오. 리클로저는 포크나 슬링이 장착된 리프팅 장치로 들어 올려야 합니다. 크레인을 사용하는 경우 슬링을 사용해야 합니다. 장치를 굴리거나 떨어뜨리면 안 됩니다. 각 리클로저는 공장에서 조립 및 테스트됩니다. 배송 전, 장비는 철저한 검사를 거쳐 결함 없는 고품질 제품을 보장합니다. 손상이 발견된 경우 당사에 문의해 주십시오.

저장

완전 포장된 리클로저는 직사광선, 비, 눈을 피하기 위해 항상 실내에 보관해야 합니다. 리클로저는 손상되지 않도록 원래의 운송 장치에 보관해야 합니다.

리클로저는 공장 출하일로부터 최대 3개월까지 보관할 수 있습니다. 장기간 보관하려면 포장을 제거하고 리클로저는 다음과 같은 필수 환경 조건에서 보관해야 합니다.

- 누수 방지 지붕

- 단단하고 평평한 땅

- 상대습도 50% 미만

- 온도 20℃(+10℃)

- 가열 요소는 전원 공급 장치에 연결되어야 합니다.

부식이나 동결 손상으로부터 제어 장비를 보호합니다. 물 축적이나 토양 침전을 방지하기 위해 적절한 주의를 기울여 구조물을 야외에 보관할 수 있습니다. 예비 부품은 원래 포장된 상태로 실내에 보관해야 합니다.

설치

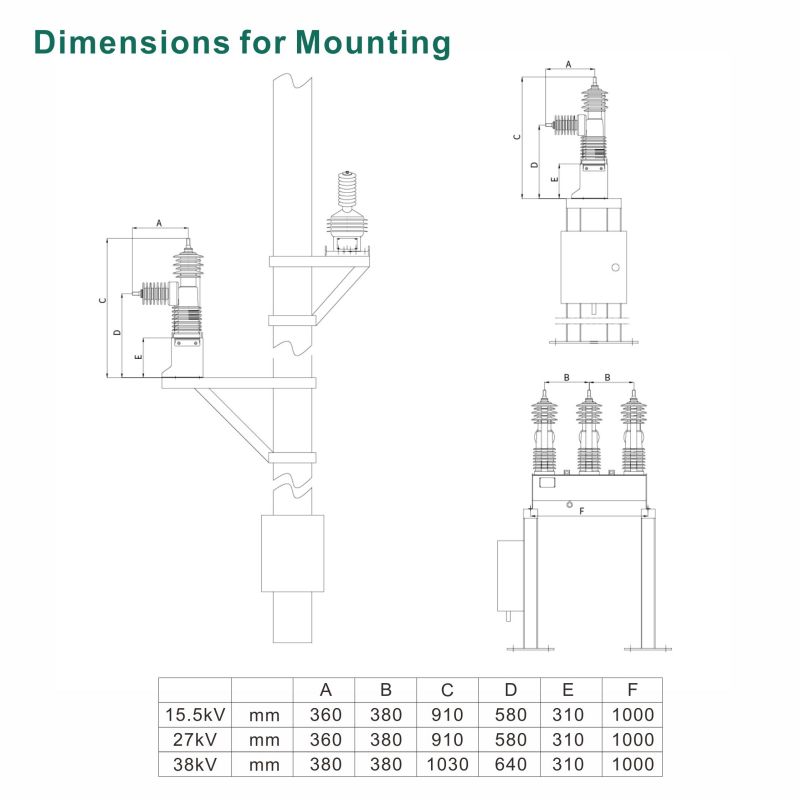

리클로저는 변전소 프레임, 이중 극 프레임, 단일 극 프레임 또는 고객의 요구에 따라 맞춤형 프레임에 장착하기에 적합합니다. 어떤 방법을 사용하든 리클로저는 단단히 고정되어야 합니다. 리클로저 높이 설정, 프레임을 기둥 또는 베이스에 고정 및 연결 완료에 대한 회사 지침 및 다양한 규정을 따르십시오. 공장을 떠나기 전에 모든 단일 리클로저 스위치 장치는 특정 제어 장치를 사용하여 공장에서 시스템으로 테스트됩니다. 따라서 스위치 유닛과 컨트롤 유닛은 동일한 패킹으로 구성되어 있으며, 스위치 유닛이나 컨트롤 유닛을 교체해야 할 경우 당사로 문의하시기 바랍니다.

모든 금속 장착 프레임 및 구조물은 현장의 접지 그리드에 공통적으로 접지되어야 합니다. 전자 부품이 제대로 작동하려면 현장 접지 그리드의 총 임피던스가 1Ω 미만이어야 합니다. 제어 상자 내부의 용접 접지 단자에 대한 모든 접지 연결을 점검하여 모두 손상되지 않고 안전하게 고정되어 있는지 확인하십시오. 케이블 자체의 손상을 방지하려면 케이블을 반경 12인치 이하로 구부리지 마십시오.

장착 전 테스트

진공 차단기 테스트

운송 또는 취급 중 진공 손실이 있는지 확인하기 위해 각 진공 차단기에 대해 1분간 상용 주파수 내전압 테스트를 수행하는 것이 좋습니다. 일반 표준에 따르면, 진공 씰이 손상되지 않은 진공 차단기는 정격 전압의 80%를 견딜 수 있어야 합니다. 예를 들어 15kV의 경우 40kV AC(50kV의 80%), 38kV의 경우 27kV, 56kV AC(70kV의 80%)와 같습니다. 콘택트 렌즈. 진공이 누출된 동일한 차단기(정상 대기에 개방됨)는 훨씬 낮은 전압에서 갭에서 플래시오버됩니다. 내부 플래시오버가 발생하면 위상을 분리하고 각 위상을 각각 테스트하여 결함이 있는 차단기를 식별합니다. 결함이 있는 전주 조립품을 사용하는 것은 허용되지 않으며 리클로저를 설치하기 전에 모든 전주 조립품이 양호한 상태인지 확인하십시오.

접촉 저항 테스트

컨트롤러 및 관련 연결 케이블을 통해 리클로저를 닫습니다. DC 100A 이상 정격의 특정 장비로 접촉 저항을 측정합니다. 각 상의 접촉 저항 값은 50마이크로옴 미만이어야 합니다. 측정 키트의 접점이 극의 입출력 단자에만 연결되어 있는지 확인하십시오.

설치

사용 전 검사

리클로저는 사용하기 전에 기계적, 전기적 작동을 테스트해야 합니다. 리클로저는 공장 출고시 OPEN(OFF) 상태로 운송되므로 주의하시기 바랍니다.

배터리의 어느 쪽도 접지하지 말고, 액추에이터 작동 코일의 단자에 접지를 연결하지 마십시오. 이로 인해 장치가 영구적으로 손상될 수 있습니다.

모든 기계적 및 전기적 연결이 완료된 상태에서 리클로저가 완전히 장착된 경우, 메인 라인에서 리클로저에 전원을 공급하기 전에 다음 필수 검사를 수행하십시오.

1. 리클로저가 적절하게 수평을 이루고 단단히 고정되어 있는지 확인하십시오.

2. 누락이 발생하지 않도록 모든 하드웨어의 견고성을 점검하십시오.

3. 모든 전선과 케이블 연결이 완벽한 상태인지 확인하십시오.

4. 스위치 장치와 제어 장치가 모두 언급된 대로 접지되었는지 확인하십시오.

작업

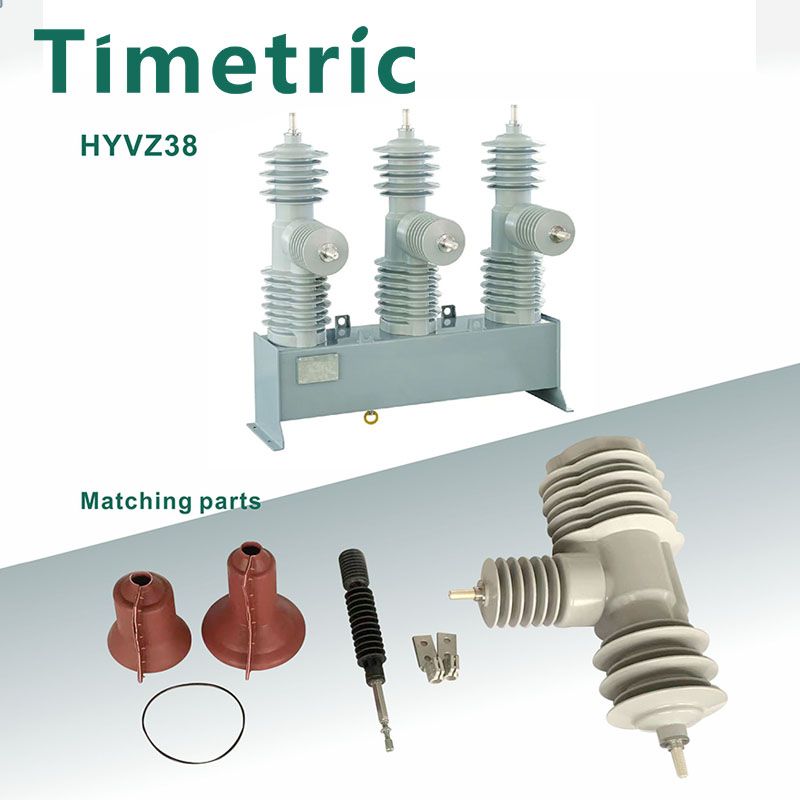

1 리클로저 개요

원격으로 제어되고 모니터링되는 Recloser:

• 3개의 진공 차단기는 열림과 닫힘 모두를 위해 단일 자기 액추에이터로 함께 작동됩니다.

• 액츄에이터와 관련 메커니즘은 스테인레스 스틸 탱크와 뚜껑으로 둘러싸여 있으며 둘 다 실외용으로 분체 도색되어 있습니다.

• 소수성 고리지방족 에폭시 수지 주조 어셈블리가 뚜껑에 볼트로 고정되어 있습니다.

• 탱크에서 눈에 띄게 보이는 외부 포인터는 리클로저의 OPEN/CLOSED 상태를 나타냅니다.

• 리클로저의 작동은 온보드 전원 공급 장치에 의해 충전되는 컨트롤러에 내장된 커패시터를 닫고 열어 활성화되는 저전압 자기 액추에이터를 통해 이루어집니다. 2개의 12V 7Ah 밀폐형 납축 배터리가 백업 전원 공급 시스템을 구성하여 24V의 시스템 전압을 제공합니다.

리클로저의 특징

▶ 진공 차단기의 견고한 캡슐화

Whole Shape 기술을 적용하여 인터럽터를 프리미엄 소수성 에폭시 수지로 두꺼운 두께로 캡슐화하여 뛰어난 유전 특성을 보장합니다.

▶ 선간전압 센싱

리클로저는 하단 단자의 라인 전압을 감지하여 전압 측정, 전력 측정, 방향 차단 및 다양한 보호 프로토콜을 가능하게 합니다.

▶ 전류 측정

각 위상에는 출력 측에 캡슐화된 변류기(CT)가 있습니다. 이를 통해 이러한 위상에서 전류를 측정할 수 있습니다.

▶ 수동 트립 및 잠금 작동

리클로저의 탱크에는 트립과 잠금을 동시에 수행하는 후크 스틱을 사용하여 지상에서 작동할 수 있는 수동 레버가 장착되어 있습니다. 이 기계식 수동 레버는 전자식 원격 폐쇄를 방지하며 아래 위치에 있는 수동 트리핑 링은 물리적으로만 복구할 수 있습니다.

리클로저 주요업무

다음은 Recloser의 주요 동작에 대한 설명입니다.

▶ 폐회

리클로저는 전기적으로만 닫힐 수 있습니다. 컨트롤러가 LOCAL 모드인 경우 리클로저는 전면 패널의 "I" 푸시 버튼으로 닫을 수 있습니다. 적절한 원격 연결이 설정되면 리클로저는 REMOTE 모드의 컨트롤러와 통신을 통해 원격 SCADA에서 닫힐 수도 있습니다. 안전을 고려하여 리클로저는 수동으로 닫을 수 없으며 후크 스틱을 사용하여 리클로저를 수동으로 닫을 수 있는 별도의 장치가 없습니다.

▶ 오프닝

리클로저는 전기적으로 열릴 뿐만 아니라 기계적으로도 열릴 수 있습니다. 컨트롤러가 로컬 모드에 있는 경우 리클로저는 전면 패널의 "O" 푸시 버튼을 통해 열 수 있습니다. 적절한 원격 연결이 설정되면 리클로저는 통신을 통해 원격 SCADA에서 열릴 수도 있습니다.

원격 모드.

▶ 수동(기계식) 개폐

일부 비상 상황이 발생하면 컨트롤 박스 도어가 잠기거나 전기 개방이 비활성화되는 등 컨트롤러에 의한 리클로저 주 접점의 정상적인 개방이 불가능합니다. 스위치 장치는 표준 절연 후크 스틱을 사용하여 물리적인 방법을 사용하여 기계적으로 안전하게 열 수 있습니다. 지상에서. 탱크 바닥에 있는 수동 트립 레버(노란색 링)를 빠르고 확실하게 내리면 수동 개방이 가능합니다. 이렇게 하면 세 개의 극이 동시에 기계적으로 열립니다. 리클로저에는 안전하고 안전한 수동 트립 메커니즘이 있습니다.

리클로저가 수동으로 열리면 수동트립레버가 계속 잠겨져 리클로저의 더 이상 닫힘 동작을 차단합니다(CLOSED BLOCKED). 리클로저를 수동으로 여는 상황은 비상 상황일 가능성이 높으며, 안전을 고려하여 리클로저를 수동으로 여는 경우 리클로저를 전기적으로 다시 닫을 수 없도록 해야 합니다.

리클로저가 열린 상태를 유지하도록 하기 위해 제어 장치에서 로컬 또는 원격으로 전기적 폐쇄 명령을 시작할 수 없도록 리클로저 내부에 규정이 마련되어 있습니다. 또한 추가적인 안전을 보장하기 위해 리클로저 스위치 장치는 제어 장치에서 전기 명령이 강제로 실행되더라도 기계적으로 잠긴 상태를 유지합니다. 비상 상황 종료 후 투입 동작을 복구하기 위해서는 수동 트립 레버를 물리적으로 정상 위치로 재설정하는 것이 필수입니다. 후크 스틱을 사용하여 수동으로 레버를 뒤로 되돌립니다.

유지

1 유지보수 개요

리클로저는 올바르게 취급하면 유지보수가 거의 필요하지 않습니다. 작동 빈도와 현지 환경 조건은 유지 관리 일정을 구성하는 데 있어 주요 고려 사항입니다.

대체로 리클로저와 연결된 모든 장치 또는 시스템의 안전과 성공적인 기능은 장치의 적절한 설치, 시운전, 프로그래밍 및 구성에 달려 있습니다.

오랫동안 신뢰할 수 있는 서비스를 제공하려면 리클로저를 정기적으로 검사해야 합니다. 유지 관리 일정을 수립할 때는 작동 경험, 환경 조건, 작동 횟수, 전류 차단 크기 및 비정상적인 서비스 조건을 고려해야 합니다.

유지보수 작업은 모든 절차와 규정을 숙지하도록 교육을 받은 전문 인력만이 수행할 수 있습니다.

필요한 경우 Timetric에 문의하여 서비스 수행, 유지 관리 및 수리 작업에 대한 도움을 받으십시오.

2 유지보수 전 준비사항

1. 이전 조항에 언급된 모든 운영 규칙을 따르십시오.

2. 스위치 장치 양쪽에서 전원 공급 장치를 분리합니다.

3. 주 회로가 적절하게 접지되었는지 확인하십시오.

4. 해당 국가의 모든 안전 표준을 준수하는지 확인하십시오.

3 권장 검사 및 유지 관리 계획

다음은 몇 가지 검사 및 테스트를 제안하며, 정기 검사에서 얻은 결과를 바탕으로 사용자는 유지 관리 작업을 수행하기 위한 최적의 시간 간격을 설정할 수 있습니다.

육안 검사:

● 극단자 청결도

● 구부러지거나 끊어지는 등 연결 부위의 손상 및 조임

● 금속 부품 및 케이블의 눈에 띄는 부식 또는 손상

● 너트, 볼트, 하드웨어 등 금속 부품의 모든 연결

● 모든 접지 연결

● 모든 명판, 등급판, 라벨

● 모든 전선 연결

일반 환경 설치 시 권장 유지보수 간격은 18개월이고, 극한 환경에서는 12개월을 권장합니다.

기능 테스트:

● 배터리 일반상태 및 단자 (정상환경 6개월, 극한환경 6개월)

● 통신모듈 동작(해당시) (정상환경 6개월, 극한환경 6개월)

● 리클로져 기능시험과 연계하여 2차 주입장비를 이용한 보호시험(정상환경 4년, 극한환경 2년)

● 수동트립레버(노란색 링) 작동 (보통환경 1년, 극한환경 1년)

● 배터리 교체는 외부 보조 공급 장치 고장의 빈도와 지속 시간, 그러한 상황에서 배터리 방전 정도를 기준으로 합니다. (정상 환경에서는 3~5년, 극한 환경에서는 3~5년)

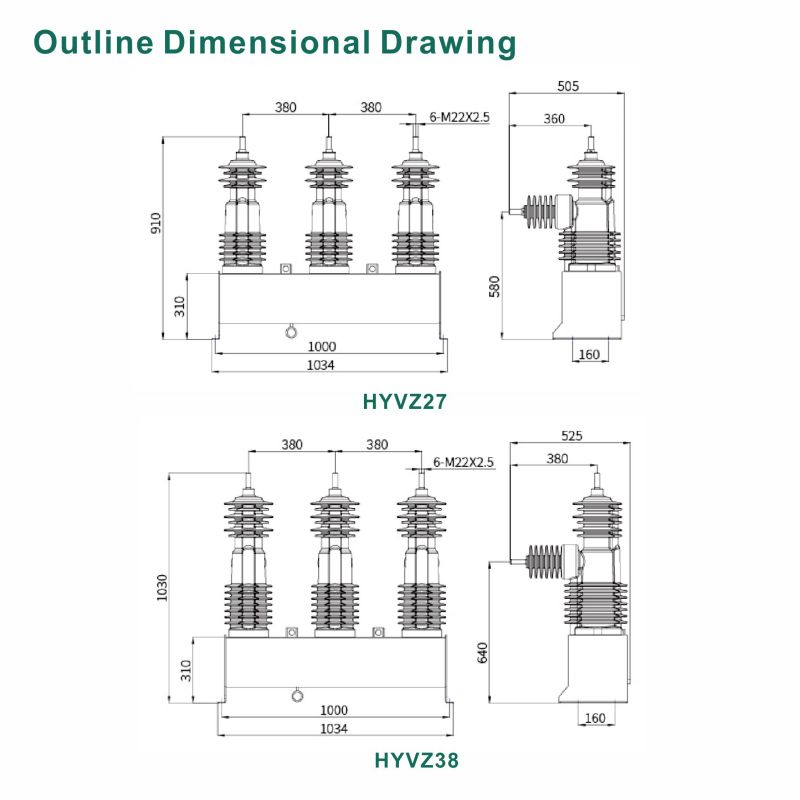

기술적 세부 사항

고위도, 고지대, 무더위와 같은 극한 조건에서 사용하기 위해

습도, 비, 추위 등의 경우 기술 지원을 위해 당사에 문의하십시오.
