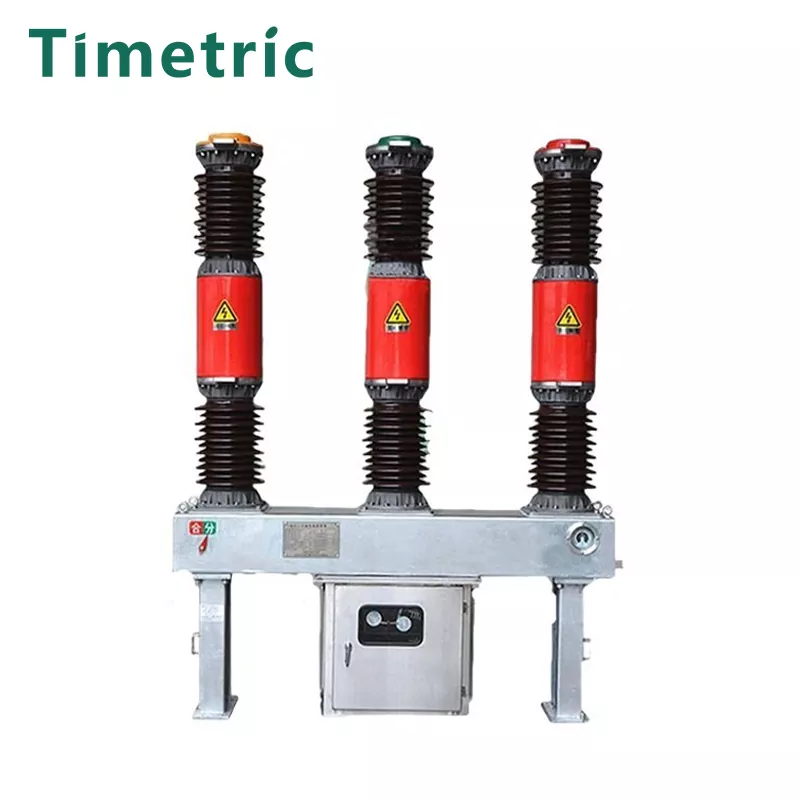

LW36-40.5 SF6 회로 차단기
항목 : LW36-40.5 SF6 회로 차단기SF6 가스 : 우수한 아크 소화 성능.소형 디자인 : 간단한 구조 및 공간 효율.신뢰할 수있는 작동 : 균형 작업을 통해 좋은 오프닝 성능.밀봉 된 차단기 : 작동 노이즈 감소.유지 보수가 적은 : 최소 검사 및 유지 보수 요구 사항.
문의 보내기
제품 설명
항목 : LW36-40.5 SF6 회로 차단기
THELW36-40.5 SF6 회로 차단기는 40.5kV 전력 전송 및 유통 시스템의 제어 및 보호를 위해 설계된 3 단계, 50Hz 실외 고전압 전기 장비입니다. 다음을 포함한 응용 프로그램에 적합합니다.
· 타이 회로 차단기.
· 커패시터 뱅크 스위칭.
· 부착식 전류 변압기로 측정 및 보호.
주요 기능 :
표준 준수 : National StandardGB1984-1989 ( "AC 고전압 회로 차단기") 및 국제 전기 기술위원회 StandardIEC60056 : 1987 ( "고전압 AC 회로 차단기")을 충족합니다.
탁월한 파괴 성능 :
o 빠른 아크 켄칭을 위해 압축 가스 아크 소화 챔버를 사용합니다.
o 강화 된 보호를위한 짧은 아크 시간.
o 성능 저하없이 정격 전압 하에서 25 ka 20 회를 깨뜨릴 수 있습니다.
낮은 유지 보수 :
o 서비스 수명 동안 SF6 가스의 유지 보수 계약이 필요하지 않습니다.
O는 최소한의 개입으로 전기 수명을 제공합니다.
신뢰할 수있는 단열재 :
o 게이지 압력에서 10 분 동안 40.5 kV를 견딜 수있어 강력한 단열 성능을 보장 할 수 있습니다.
높은 기계적 신뢰성 :
o 점점 닫는 능력을 갖춘 주변 작업을 위해 설계되었습니다.
o 재건없이 최대 400 암페어의 커패시터 뱅크 전류를 안전하게 개설하고 닫을 수 있습니다.
o 아크 또는 번 아웃과 같은 문제없이 긴 선 (최대 25-50km)을 안전하게 전환 할 수 있습니다.
작고 간단한 디자인 :
o 소형 구조를 가진 소형 크기.
o 장기간 유지 보수가없는 운영 기간으로 가동 중지 시간 및 비용이 줄어 듭니다.
모델 설명
주요 기술 매개 변수
| 아니요. | ltem | 단위 | 데이터 | ||
| 1 | 평가 | 전압 | KV | 40.5 | |
| 정격 단열재 수준 |
번개 충격 견해 전압 (전체 크레스트 값) | KV | 185 | ||
| 전력 주파수 견해 전압 (IMIN) | KV | 95 | |||
| 2 | 정격 전류 | A | 1600 2000 | ||
| 3 | 기계적 수명 | 다음 fime | 3000 | ||
| 4 | 황 6 헥사 플루오 라이드 가스 가스 Lgauge 압력의 정격 압력 20 ℃) | MPA | 0.50 | ||
| 5 | 경보 압력/최소 기능 압력 (20 ℃의 게이지 압력) | MPA | 0.47/0.45 | ||
|
6 7 |
정격 단락 전환 전류 | 그만큼 |
25 63 |
31.5 | |
| 정격 단락 폐쇄 전류 (피크) | 그만큼 | 80 | |||
| 8 | 정격 단기 견해 전류 (열 안정 전류) | 그만큼 | 25 | 31.5 | |
| 9 | 정격 단기 견해 전류 (열 안정 전류) | 그만큼 | 60 | 80 | |
| 10 | 정격 단락 전환 전류 | 그만큼 | 63 | 8 | |
| 11 | 정격 단축 회로 스위칭하에있는 누적 스위칭 시간 수 | 타임스 | 15 | 10 | |
| 12 | 단락 기간 등급 | S | 4 | ||
| 13 | 마감 시간 LAT 등급 작동 볼타겔 | ≤0.1 | |||
| 14 | 스위칭 시간 (정격 작동 전압) | 5 | ≤0.06 | ||
| 15 | 정격 운영 순서 | C-0.3S-CO-180S-CO | |||
| 16 | 정격 개구부 및 폐쇄 단위 커패시터 뱅크 전류 | A | 400 | ||
| 17 | 누출 중 | %연령 | ≤1 | ||
| 18 | 황 6 헥사 플루오 라이드 가스의 수분 함량 (v/v) | ≤150x10-9 | |||
| 19 | CT14 정격 작동 전압이있는 스프링 작동 메커니즘 | ||||
| 코일 닫기, 열방 코일 전압 | V | 방송 : 220 380 IDC) : 48 110 220 | |||
| 에너지 저장 모터 전압 | V | IAC) : 220 380 (DC) : 110 220 | |||
| 20 | 황 6 헥사 피 유리 드 가스 중량 | kg | 8 | ||
| 21 | 회로 차단기의 무게 [Nduding 작동 메커니즘) | kg | 1400 | ||
구조 및 장착 치수
작업 환경 ：
항목 : LW36-40.5 SF6 회로 차단기
LW36-40.5 SF6 회로 차단기의 작업 환경 :
주변 온도 범위 :
최소 : -30 ° C.
최대 : +40 ° C
(특별 조건의 경우 온도 범위 또는 더 낮은 온도 범위에 맞게 사용자 정의 할 수 있습니다.)
고도:
해발 최대 1,000 미터까지 사용할 수 있습니다.
1,000 미터 이상의 고도의 경우 적절한 성능을 보장하기 위해 조정이 필요할 수 있습니다.
습기:
상대 습도는 95%를 초과해서는 안됩니다 (비 냉정).
오염 수준 :
오염 수준이 중환되는 환경에 적합합니다 (IEC 표준에 따라 Topollution Dector III).
지진 저항 :
Richter Scale에서 최대 8 도의 강도를 견딜 수 있도록 설계되었습니다.
바람 저항 :
최대 160km/h까지의 풍속을 견딜 수 있으므로 바람이 많이 부는 지역의 실외 설치에 적합합니다.
전기 회로 고장의 가능한 원인
항목 : LW36-40.5 SF6 회로 차단기
전기 회로 고장의 가능한 원인 :
불충분 한 SF6 가스 압력 :
SF6 가스 압력이 낮 으면 차단기의 아크 예기 능력이 손상되어 결함이 제대로 방해되지 않습니다. 신뢰할 수있는 작업에는 정기적 인 가스 압력 점검이 필요합니다.
SF6 가스 오염 :
SF6 가스의 오염 물질 (예 : 수분, 공기 또는 미립자)은 유전체 특성과 아크 쿼싱 효과를 저하시킬 수있어 작동이 잘못되었습니다.
기계적 장애 :
내부 구성 요소 (예 : 접점, 스프링, 오산 메커니즘)의 마모는 필요할 때 차단기를 닫거나 열지 않는 등 오작동으로 이어질 수 있습니다.
과도하게 또는 단락 조건 :
차단기가 등급의 정격 용량을 넘어서로드 된 Orshort 회로 조건에 적용되는 경우, 결함 전류를 효과적으로 방해하지 않아 잠재적으로 시스템 손상이 발생할 수 있습니다.

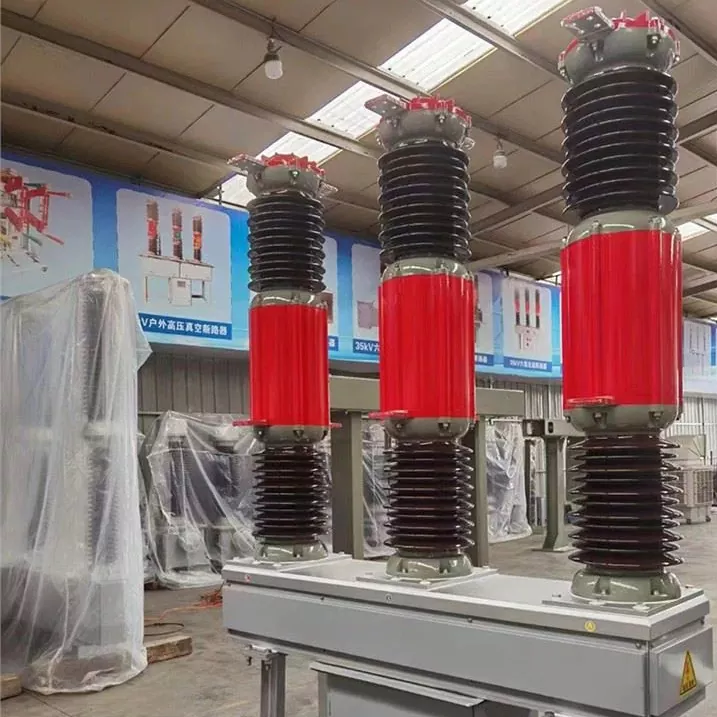

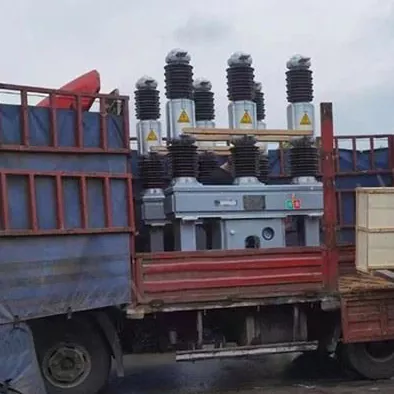

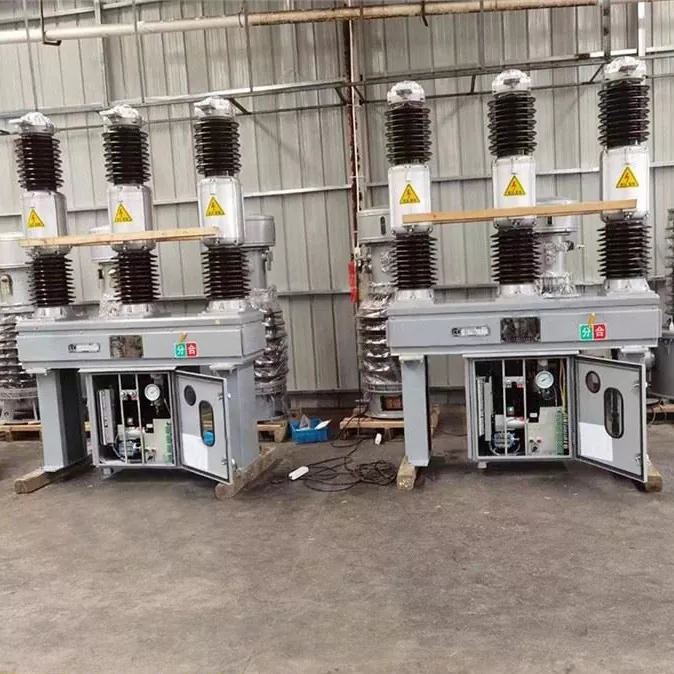

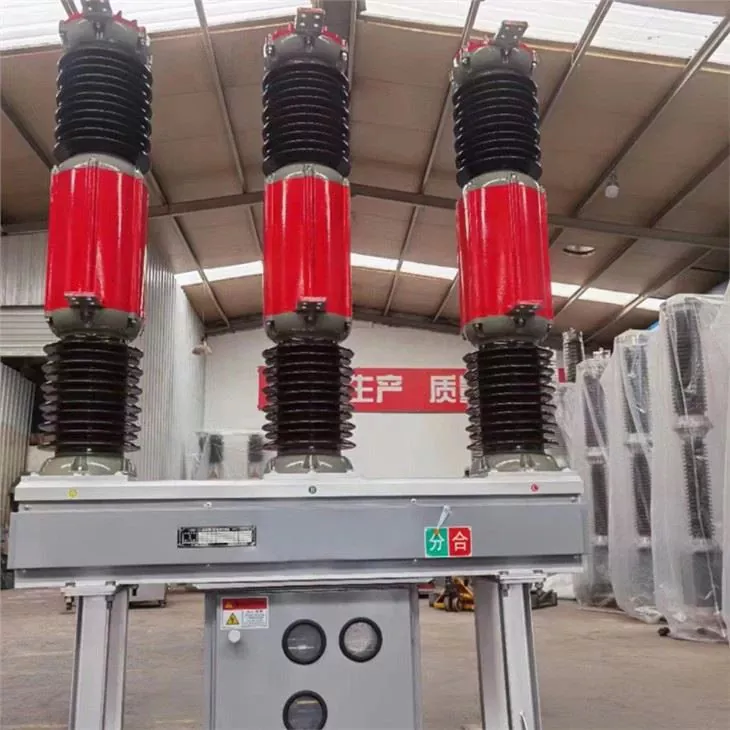

제품 실제 샷
FAQ
항목 : LW36-40.5 SF6 회로 차단기
1. LW36-40.5 SF6 회로 차단기의 정격 전압은 무엇입니까?
· LW36-40.5 SF6 회로 차단기는 40.5kV 전압을 위해 설계되었으며 35kV 전력 전송 및 분배 시스템에 적합합니다.
2. LW36-40.5는 아크 소화에 어떤 유형의 가스를 사용합니까?
· 브레이커 usessf6 (황 육각형) 가스는 우수한 유전체 및 아크-잉글랜드 특성으로 알려져있어 높은 결함 조건에서도 안정적인 작동을 보장합니다.
3. LW36-40.5 SF6 회로 차단기의 기계적 수명은 얼마입니까?
· LW36-40.5 SF6 회로 차단기의 기계적 수명은 3,000 개의 작업을 초과하도록 설계되었으므로 까다로운 환경에서 자주 전환하는 데 적합합니다.
4. 커패시터 뱅크 스위칭에 LW36-40.5 SF6 회로 차단기를 사용 하시겠습니까?
· 예, LW36-40.5는 커패시터 뱅크를 사용하여 사용될 수 있으며 재건없이 400A의 전류로 안전하게 전환 할 수 있습니다.
