LW30-72.5 SF6 회로 차단기

항목 : LW30-72.5 SF6 회로 차단기

THELW30-72.5 SF6 회로 차단기는 엘프 에너지 아크 소화 챔버로 특징을 맺고 있습니다. 회로 차단기의 각 기둥에는 단일 컬럼, 단일 골수 구조가 있으며, 함께 3 개의 극은 단일 프레임에 조립됩니다. 이 극은 기계적으로 연결되어 있으며 Aspring 메커니즘에 의해 작동됩니다.

주요 구성 요소에는 다음이 포함됩니다.

· Thearc Interrupter 도자기 슬리브 상단.

· 가운데의 필라 도자기 슬리브와 프레임.

· 메커니즘 박스는 프레임의 바닥에 중앙에 위치하며, 이는 작동 메커니즘 및 전기 제어 부품을 포함합니다.

· 메커니즘의 Theoutput Rod는 랭크 암에 연결됩니다.

· ASF6 가스 밀도 컨트롤러는 프레임 전면에 장착됩니다.

· 프레임은 양쪽 끝에서 킬러로지지됩니다.

모델 설명

주요 기술 매개 변수

구조 및 장착 치수

작업 환경 ：

항목 : LW30-72.5 SF6 회로 차단기

LW30-72.5 SF6 회로 차단기는 다음 환경 조건에서 안정적으로 작동하도록 설계되었습니다.

주변 온도 :

1. 높음 : + 40 ° 100

2. 낮음 : -30 ° 100

고도:

1. 해발 ≤ 2000 미터

2.이 고도 이상의 설치의 경우 정격 단열재 수준에 대한 조정이 필요합니다.

습도 조건 :

1. 일일 평균 상대 습도 : ≤ 95%

2. 월 평균 상대 습도 : ≤ 90%

지진 저항 :

1. 최대 8 도의 최대 강도로 지진을 견딜 수 있습니다.

풍압 :

1. 최대 풍속 : 34 m/s (700 pa에 해당).

오염 수준 :

1. 클래스 III 이하의 오염 수준이있는 영역에 설치에 적합합니다.

기타 요구 사항 :

1. 주변 공기의 가연성, 폭발성 또는 부식성 가스가 없습니다.

2. 설치 사이트는 빈번하고 심한 진동이 발생하지 않아야합니다.

전기 회로 고장의 가능한 원인

항목 : LW30-72.5 SF6 회로 차단기

SF6 가스 고갈 :

1. 누출 또는 불충분 한 채무로 인한 SF6 가스의 손실은 아크 소화 및 단열 성능을 불러 일으킬 수 있습니다.

아크 중단 실패 :

1. 오작동 중단기 또는 아크 퀴닝 시스템의 부적절한 작동으로 인해 아크 소화가 충분하지 않습니다.

기계적 연결 실패 :

1. 스프링 메커니즘 또는 연결 구성 요소의 기계적 고장은 적절한 개방/폐쇄 작업을 방지 할 수 있습니다.

오염 또는 부식 :

1. SF6 가스 또는 내부 부품에 수분 또는 오염 물질의 존재는 성능 및 단열 특성을 저하시킬 수 있습니다.

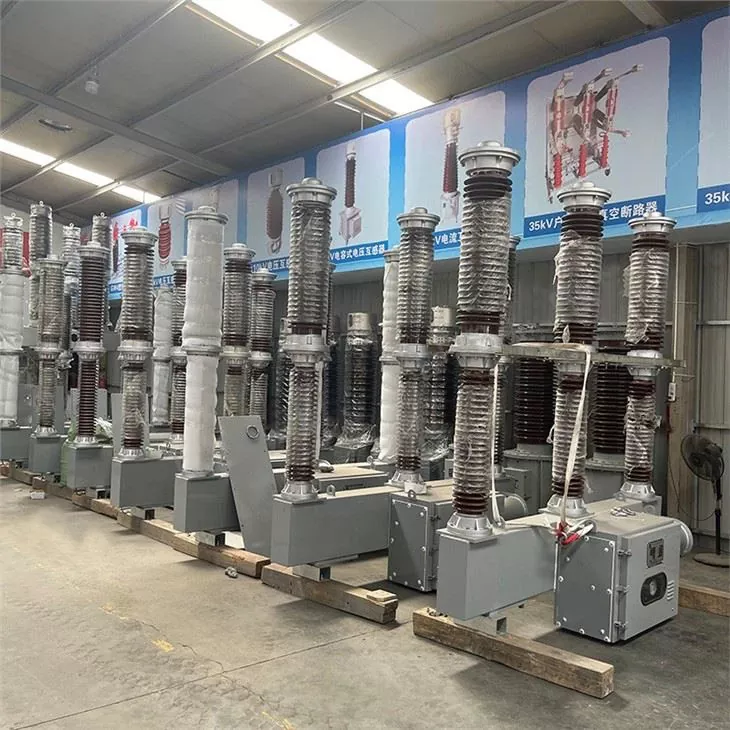

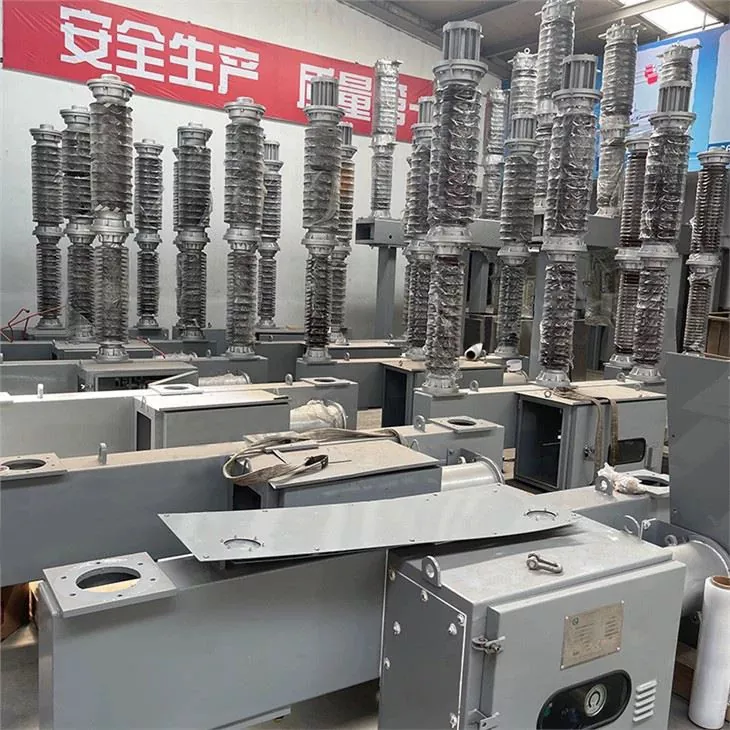

제품 실제 샷

FAQ

항목 : LW30-72.5 SF6 회로 차단기

· Q : LW30-72.5 SF6 회로 차단기의 정격 전압은 얼마입니까?
A : 정격 전압은 72.5kV입니다.

· · Q : LW30-72.5 SF6 회로 차단기의 주요 응용은 무엇입니까?
A : 주로 전기 네트워크에서 전송 및 분배 라인을 보호하는 데 사용되며 커패시터 스위칭에도 사용할 수 있습니다.

· · Q : LW30-72.5 SF6 회로 차단기는 어떤 유형의 중단 매체를 사용합니까?
A : SF6 (황 육각형) 가스를 중단 및 절연 배지로 사용합니다.

· · Q : LW30-72.5 SF6 회로 차단기는 어떻게 아크를 소화합니까?
A : SF6 가스가 아크를 빠르게 냉각시키고 중단 후 유전 강도를 회복하는 셀프 에너지 아크 소화 원리를 사용합니다.
