JN15-12KV 실내 150mm 위상 간격 접지 스위치

시체적 전기로 생산 된 JN15-12kV 실내 150mm 위상 간격 스위치 스위치는 실내 3 ~ 12kv 3 상 AC 50 (60) HZ 전력 시스템의 고전압 전기 장비에 적합합니다. 주로 다양한 유형의 고전압 스위치 기어와 함께 사용됩니다. 또한 고전압 장비 유지 보수 중에 보호를 접지하는 데 사용할 수 있습니다. 우리 회사는이 접지 스위치를 개선했습니다. 구리 블레이드는 압축 스프링으로 조여지고 거리와 압력은 다른 요구 사항에 따라 조정될 수 있습니다. 주요 구리 부품은 산 절인 공정으로 대체되어 제품의 안정성과 내구성을 향상시킵니다.

문의 보내기

제품 설명

시체적 전기가 생산하는 JN15-12KV 실내 150mm 위상 간격 접지 스위치는 브래킷, 접지 나이프 어셈블리, 정적 접촉 및 센서로 구성됩니다. 브래킷은 얇은 강판에서 용접됩니다. 작동 원리는 작동 메커니즘이 압축 스프링에 저장된 에너지를 사용하여 빠른 개방 및 폐쇄 작업을 달성하여 메인 샤프트가 회전하도록 유도한다는 것입니다. 닫을 때, 접지 나이프와 정적 접촉은 스프링을 통해 안정적으로 접촉됩니다. 이 제품은 소형 구조, 가볍고 유연한 작동, 쉬운 설치 및 강한 동적 열 안정성을 특징으로합니다. 개방 및 마감 속도는 수동 작동 속도의 영향을받지 않습니다. 작동 메커니즘이 접지 스위치를 닫을 때 메인 샤프트 역할을하는 토크는 저항 토크를 극복하여 크랭크 암을 닫는 방향으로 회전시킵니다. 이로 인해 접지 나이프의 작동 레버가 압축 스프링의 죽은 지점을 통과하여 에너지를 방출하고 접지 스위치를 빠르게 닫습니다. 접지 나이프 어셈블리의 접지 나이프는 압축 스프링을 통해 정적 접촉의 플랜지와 단단하고 안정적으로 접촉됩니다. 개구부 작업 중에, 적용된 토크는 메인 샤프트가 메인 토크와 스프링 힘을 극복하여 크랭크 암이 개구 방향으로 회전하도록합니다. 이로 인해 접지 나이프 압축 스프링이 죽은 지점을 통과하여 에너지 저장 공정을 완료하고 다음 마감 준비를합니다. 접지 스위치 및 마감 속도는 운영자의 작동 속도와 무관합니다.

주요 기술 매개 변수

사양	E	F	G	H	D	C
JN15-12 / 31.5-165	165	75	160	565	426
JN15-12 / 31.5-180	180	75	160	595	456
JN15-12 / 31.5-200	200	75	160	635	496
JN15-12 / 31.5-210	210	75	160	655	516
JN15-12 / 31.5-220	220	75	160	675	536
JN15-12 / 31.5-230	230	75	160	695	556	96
JN15-12 / 31.5-250	250	75	160	735	596	96
JN15-12 / 31.5-275	275	75	185	810	646	96

주문 참고 : 전기 디스플레이 장치 (OT ME 디스플레이를 입력)가 필요한 경우 제품 사양, 기둥 사이의 중심 거리를 표시하십시오.

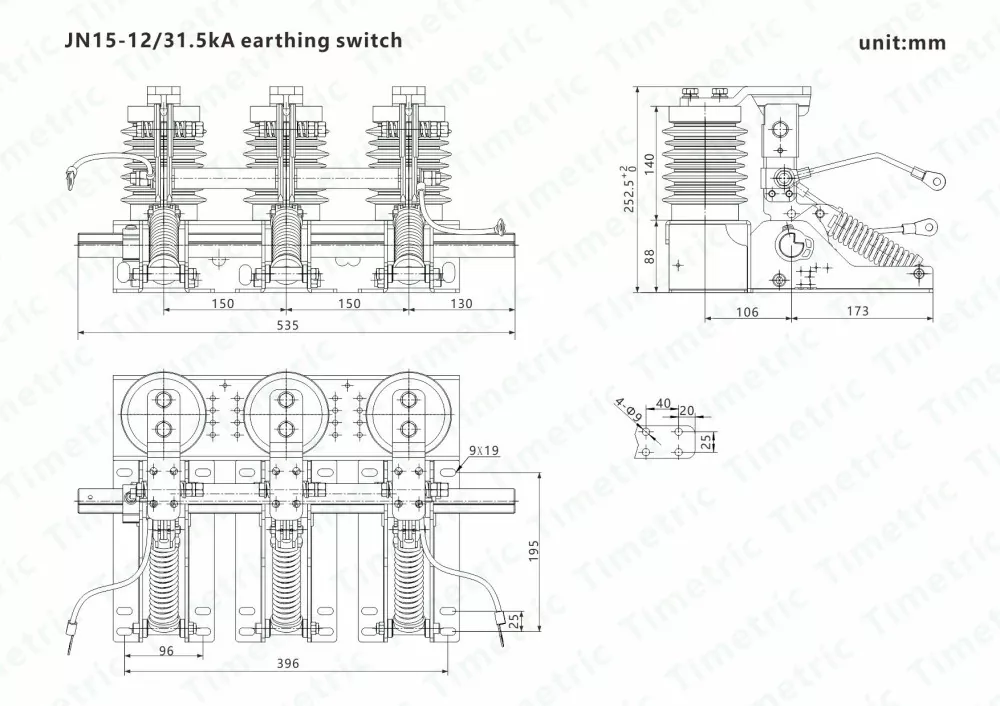

회로도

작업 환경 ：

JN15-12KV 실내 150mm 위상 간격 접지 스위치 : 환경 적합성 및 요구 사항

에이. 고도는 1000 미터를 초과하지 않습니다.

비. 주변 온도는 +40 ° C를 초과하지 않고 -10 ° C 이하로 떨어지지 않습니다.

기음. 일일 평균 상대 습도는 95%를 초과하지 않으며 월 평균은 90%를 초과하지 않습니다.

디. 지진 강도는 8을 초과하지 않습니다.

2. 다음 위치에 적합하지 않음 :

에이. 설치 위치는 가스, 증기, 화학 강수량, 연기, 먼지, 먼지, 먼지 또는 폭발성 및 부식성 물질에 노출되어 접지 스위치의 단열 및 전도성에 심각하게 영향을 줄 수 있습니다.

비. 설치 위치는 빈번하고 심한 진동이 적용됩니다.
