실내 측면 장착형 진공 회로 차단기

Timetric 실내 측면 장착형 진공 회로 차단기 소개 작동 원리

1. 우리 공장에서 Timetric 실내 측면 장착형 진공 회로 차단기를 구입하면 안심할 수 있습니다.  실내 측면 장착형 진공 회로 차단기 폐쇄 작동 원리 회로 차단기가 에너지 저장 장치를 여는 상태에 있을 때 폐쇄 명령을 받으면 메커니즘이 빠르게 닫힙니다. 기구의 출력암은 차단기의 대축계의 작용을 전달봉을 통해 밀어내고 전달절연체와 소호실의 이동단을 구동하여 폐로방향으로 이동시키며 접점의 스프링을 잡아당긴다 동적 및 정적 접점의 접촉 후 오버스트로크가 발생합니다. 큰 샤프트의 붐이 변속기 절연체를 밀면 양쪽 붐의 다른 쪽 끝이 스위칭 스프링을 늘려 에너지 저장을 완료합니다. 중간 위상 암은 회로 차단기 닫힘 표시기를 눌러 표시기가 닫힘 상태를 나타냅니다. 회로 차단기가 닫혀 있습니다.

2. 실내 측면 장착형 진공 회로 차단기 개방 동작 원리 회로 차단기는 에너지 저장 장치로 닫히거나 에너지 저장 상태 없이 닫힙니다. 개방 명령을 받으면 메커니즘이 닫힘 상태를 해제하고 빠르게 열립니다. 개폐력의 작용으로 차단기가 개방되고 아크 소화실이 전류를 차단하여 개방 회로를 형성합니다. 레버 암, 변속기 절연체, 메인 샤프트, 브레이크 스프링, 닫힘 및 열림 표시가 모두 열림 위치로 복원됩니다. 차단기 개방 작업이 완료되었습니다.

3. 실내 측면 장착형 진공 회로 차단기 핸드카트의 작동 원리 이 유형의 회로 차단기는 핸드카트 프레임에 설치할 수 있으며 나사 너트 구동 메커니즘이 장착되어 있습니다. 손수레가 분리/테스트 위치와 작업 위치 사이를 이동하도록 쉽게 작동할 수 있습니다. 리드 스크류 너트의 자동 잠금 기능을 통해 손수레를 작업 위치에 안정적으로 고정하여 전력 작용으로 인한 사고를 방지할 수 있습니다.

Timetric 실내 측면 장착형 진공 회로 차단기 매개변수(사양)

Timetric 실내 측면 장착형 진공 회로 차단기 장점

1. 실내 측면 장착 진공 회로 차단기 간단한 구조
2.실내 측면 장착형 진공 차단기 초저 저항형 진공 차단기 적응
3.실내 측면 장착 진공 회로 차단기최적화 및 모듈식 스프링 작동 메커니즘 적용
4. 자주 작동하는 경우에 적합한 실내 측면 장착 진공 회로 차단기
5. 실내 측면 장착 진공 회로 차단기 무료 유지 보수 및 긴 서비스 수명
6.실내 측면 장착 진공 회로 차단기 높은 신뢰성의 성능

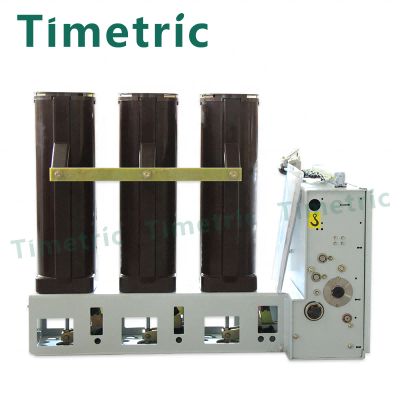

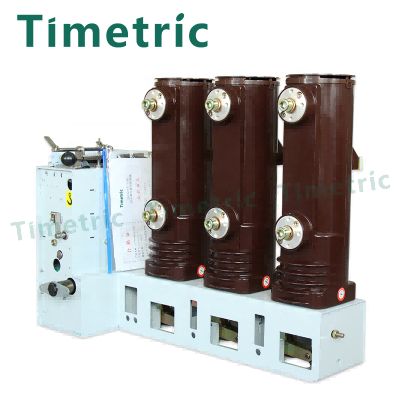

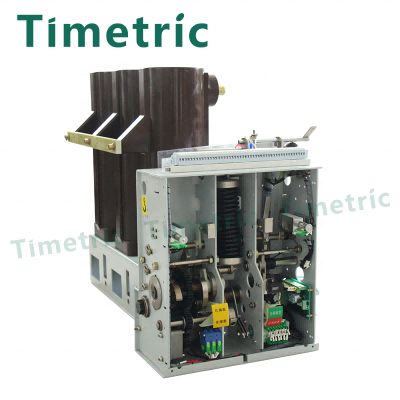

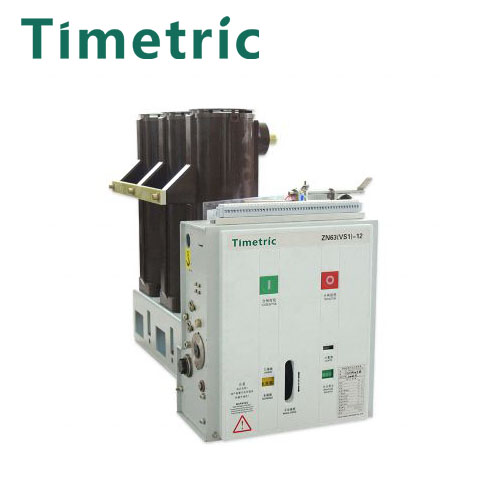

Timetric 실내 측면 장착형 진공 회로 차단기 세부정보
