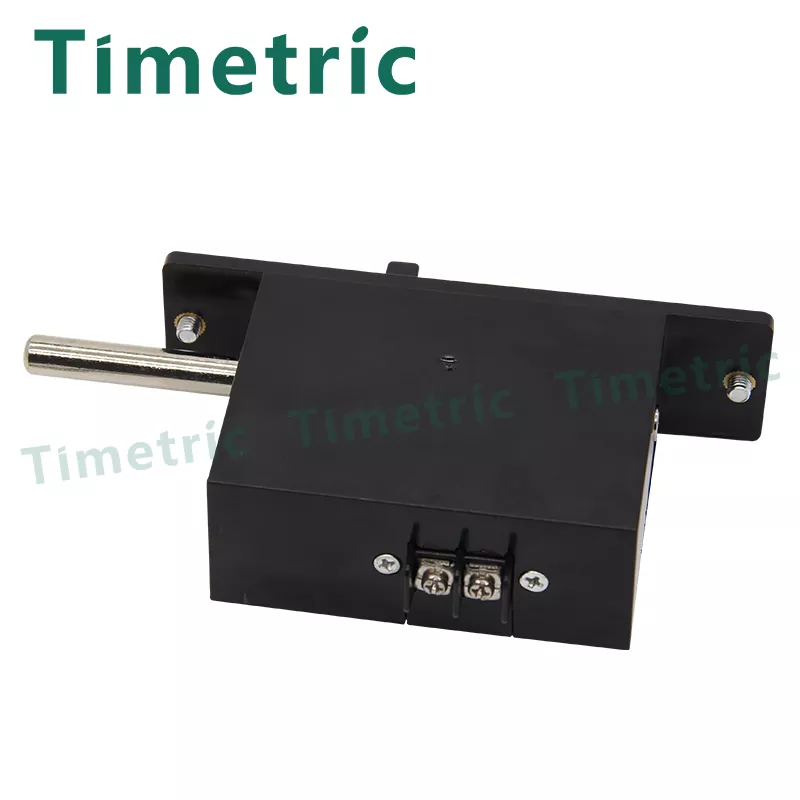

실내 DSN 48V 배전반 잠금 장치

실내 중압 배전반 - 실내 전자기 잠금 장치

실내 DSN 48V 배전반 잠금 장치

설치 과정

1. 패널 장착 나사에서 M5 너트, 스프링 와셔 및 평와셔를 제거합니다.
2. 외부에서 캐비닛 도어 개구부를 통해 잠금 본체의 볼트 쪽을 삽입합니다. 잠금 장치 본체를 회전하여 장착 나사를 캐비닛 도어의 60mm 구멍에 맞춰 잠금 장치와 캐비닛 도어 패널이 수평으로 맞물리도록 합니다.
3. 캐비닛 도어 내부에서 평와셔, 스프링 와셔 및 M5 너트를 잠금 패널의 M5 나사에 조립합니다. M5 너트를 단단히 조이십시오.

사용 지침

(1)정상 작동

ㅏ. 버튼을 누르면 전원이 활성화됩니다. 전자석 코일을 이용하여 움직이는 철심과 락볼트 스토퍼를 분리하는 방식입니다. 잠금 해제 표시등이 켜져 잠금 해제 준비 상태를 나타냅니다.

비. 잠금 해제 방향(왼쪽 열림은 시계 방향, 오른쪽 열림은 시계 반대 방향)으로 핸들을 돌려 캐비닛 도어를 잠금 해제합니다. 핸들이 한계 위치에 도달하고 계속해서 힘을 가하면 잠금 볼트가 자동으로 잠금 위치로 돌아가서 캐비닛 도어가 열릴 수 있습니다. 잠금 볼트가 잠금 해제 위치에 있지 않으면 자동으로 잠금 위치로 돌아갑니다(자동 재설정). 잠금 볼트가 이미 잠긴 경우 핸들을 수동으로 돌려 제대로 잠겼는지 확인하십시오.

참고: A와 B 잠금 장치는 모두 동일한 모양과 설치 치수를 공유합니다.

(2)조작방법

A. 다이얼 버튼을 활용하세요. B. 손잡이를 당깁니다.

(삼)수동 잠금 해제

ㅏ. 버튼을 누르면 전원이 비활성화되고 잠금 해제 표시등이 꺼집니다. 움직이는 철심이 잠금 볼트 스토퍼에 부착되어 잠금 해제가 허용되지 않음을 나타냅니다.

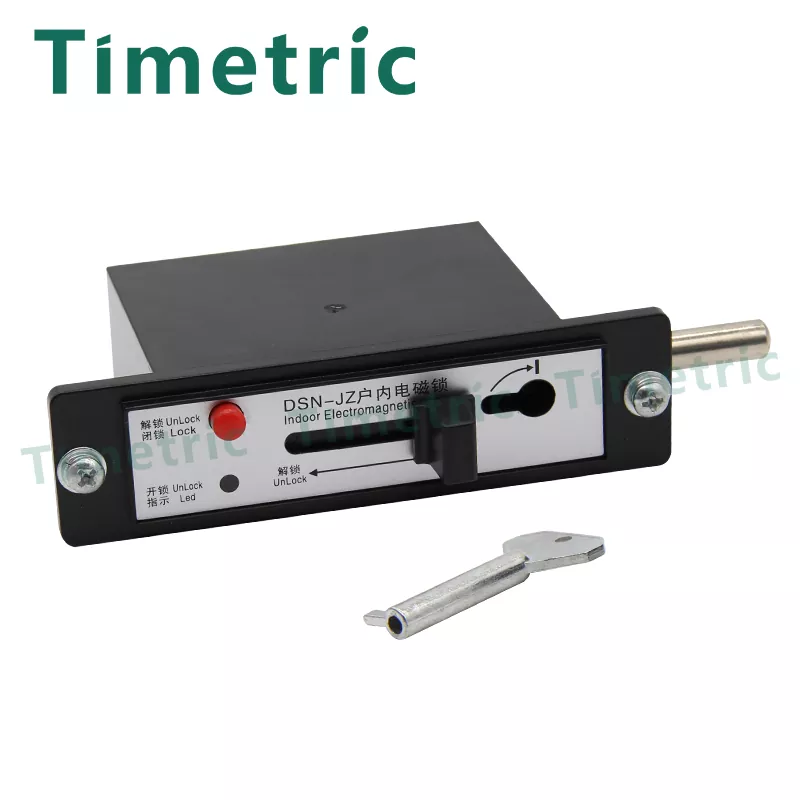

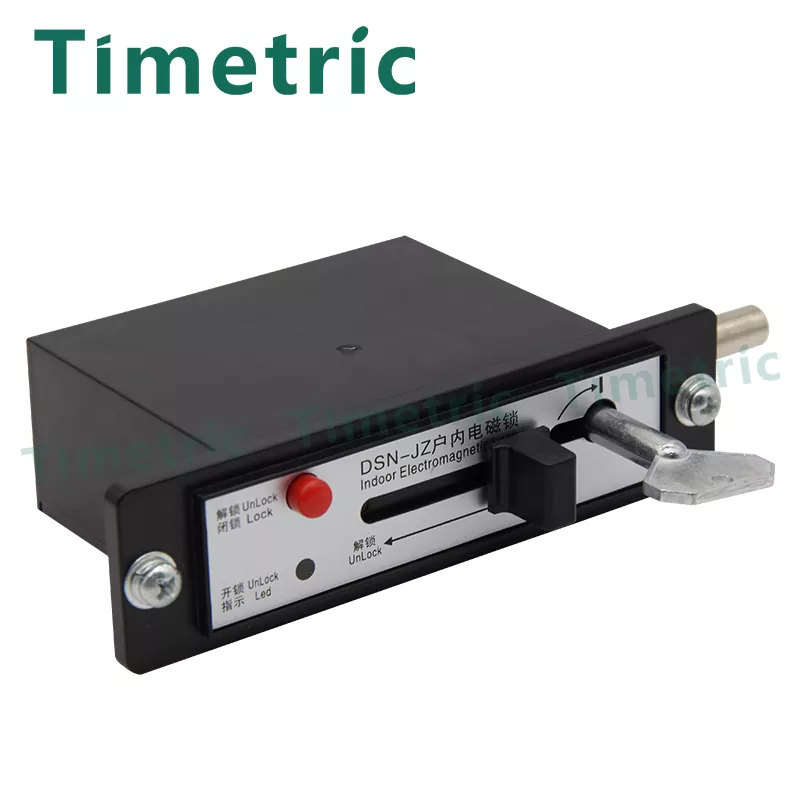

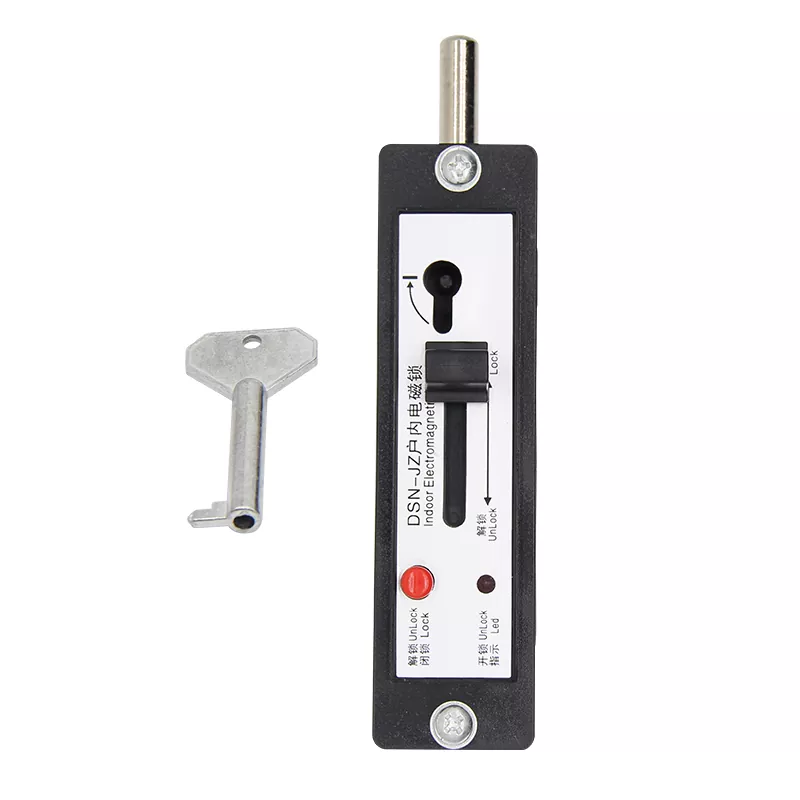

비. 특수 잠금 해제 시나리오에서는 지정된 구멍에 잠금 해제 키를 사용하세요. 키를 패널에 표시된 "-"(정지 위치)까지 90° 돌립니다. 움직이는 철심을 잠금 스토퍼에서 밀어냅니다.

씨. "수동 잠금 해제"를 달성하려면 일반 작업(b단계)과 동일한 단계를 따르세요.

참고: 잠금 해제 키는 움직이는 철심을 밀어 잠금 상태를 해제합니다. 전체 잠금을 해제하려면 키만으로는 잠금을 직접 잠금 해제할 수 없으므로 다이얼이나 핸들을 사용해야 합니다.

관련 사양:

1. 작동 전압: AC/DC 220V, 110V
2. 보조 접점: 전류 ≤ 3A 전류 ≤ 6A(회로 차단기가 잠긴 경우)
3. 운영 환경: ㅏ. 온도: 범위는 최대 +40°C ~ 최소 -25°C ~ -10°C입니다. 비. 습도: 일일 평균 95%를 초과하지 않음 월평균 90%를 넘지 않음 씨. 주변 기온: 일반 지역의 범위는 최대 +40°C에서 최소 -10°C입니다. 알파인 지역은 최저 -25°C를 경험합니다. 디. 고도: 설치 지역 고도는 1000m를 초과하지 않습니다. 이자형. 환경 습도: 일일 평균 상대 습도는 95%를 초과하지 않으며 월 평균은 90% 미만으로 유지됩니다. 에프. 환경 조건: 심각한 오염이 없으며, 인화성, 폭발성, 화학적으로 부식성 물질 또는 염수 분무가 존재하지 않습니다. 또한, 빈번하고 강한 진동이 있어서는 안됩니다. 전문 제작사로서 Indoor DSN 48V Switchgear Lock을 제공해 드리고자 합니다. 그리고 우리는 당신에게 최고의 판매 후 서비스와 적시 배송을 제공할 것입니다.
