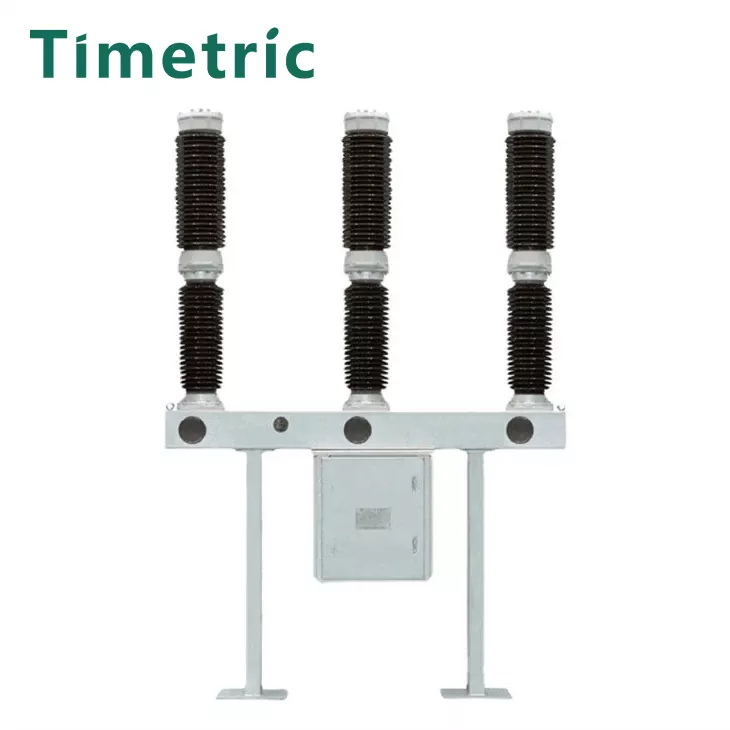

항목 : 66kv 69kv SF6 회로 차단기

SF6 가스로 효율적인 아크 소화 :

SF6 가스는 중단 매체 역할을하며 우수한 아크 소화 특성을 제공합니다.

가스는 또한 우수한 전기 절연을 제공하며 작동 중에 아크를 효과적으로 소멸시키기 위해 압축되어 커패시터 및 반응기 그룹에 이상적인 스위치가됩니다.

우수한 파괴 성능 :

역상 결함, 두 극에서의 동시 접지, 근거리 구역 결함 및 차단기 끝 결함과 같은 다양한 비정상적인 단락을 안정적으로 파괴 할 수 있습니다.

낮은 운영 소음 :

밀봉 된 설계는 차단기를 대기 조건에서 분리하여 작동 중 가스 배출 노이즈를 제거합니다.

작고 간단한 구조 :

추가 밸브 시스템이없는 단일 브레이크 아크 챔버가있어 작고 간단한 디자인을 만듭니다.

최소 유지 보수 요구 사항 :

SF6 가스에 보관 된 인터럽트 접점은 작동 중에 최소한의 마모가 발생하여 유지 보수 워크로드가 줄어들고 유지 보수 사이클을 확장합니다.

Safe and Reliable Operation:

SF6 가스는 비 독성 및 비 전복성입니다. 인터럽트 챔버의 우수한 밀봉은 안전하고 신뢰할 수있는 장기 사용을 보장합니다.

모델 설명

주요 기술 매개 변수

구조 및 장착 치수

작업 환경 ：

항목 : 66kv 69kv SF6 회로 차단기

설치 방법 :

 측면 장착 또는 중간 장착.

주변 온도 :

높음 : + 40 ° 100

낮음 : -30 ° 100

고도:

≤2000m (높은 고도에 설치된 경우 정격 절연 레벨을 적절하게 조정해야합니다).

풍압 :

≤700pa (풍속 34m/s에 해당).

지진 저항 :

최대 8 도의 지진 강도를 견딜 수 있도록 설계되었습니다.

오염 수준 :

클래스 I

최대 일일 온도 변화 :

25 ° C를 초과하지 않습니다

전기 회로 고장의 가능한 원인

항목 : 66kv 69kv SF6 회로 차단기

● 제어 회로 문제

● 연결이 끊어진 제어 회로 또는 제어 전원이 없음 (예 : 퓨즈가 날아 가거나 전원 공급 장치가 결함 또는 손상된 제어 구성 요소).

● 보조 또는 트립 코일 회로에서 잘못 또는 열악한 연결.

● 압력 이상

● 불충분 한 SF6 가스 압력이 부족하여 절연 또는 아크 예기 성능이 부적절합니다.

● SF6 가스의 높은 수분 함량으로 절연 저하 및 잠재적 단락으로 이어집니다.

기계적 실패

윤활, 마모 또는 기계적 장애물이 부족하여 잼 된 작동 메커니즘.

인터럽트 접점의 부적절한 정렬 또는 오작동.

과부하 또는 오류 조건

네트워크의 지속적인 오버로드 또는 단락 조건은 자동 트리핑을 트리거합니다.

부하 조건이 결함으로 인한 트립 차단기 또는 시스템 결함.

환경 영향

접촉 침식 또는 단열성이 약화되는 높은 오염 또는 부식성 환경.

기계적 및 절연 특성에 영향을 미치는 극한의 온도 변화.

잘못된 작동

부적절한 스위칭 시퀀스 또는 트립 후 재설정 불충분 한 수동 작동 오류.

결함 조건 하에서 회로 차단기의 우발적 인 폐쇄.

노화 또는 마모

시간이 지남에 따라 스프링, 베어링 또는 접촉점과 같은 구성 요소의 점진적인 저하.

운영 비 효율성으로 이어지는 구식 또는 양립 할 수없는 구성 요소.

전기 구성 요소 고장

오작동 릴레이, 센서 또는 압력 게이지가 차단기 제어 및 모니터링을 방해하는 압력 게이지.

과도한 전압 또는 연장 된 활성화로 인해 연소되거나 손상된 작동 코일.

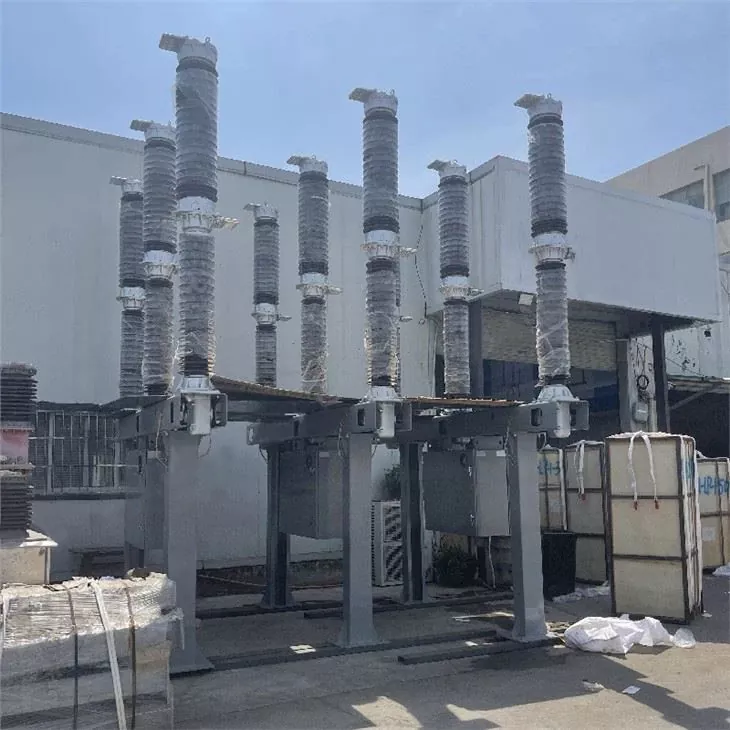

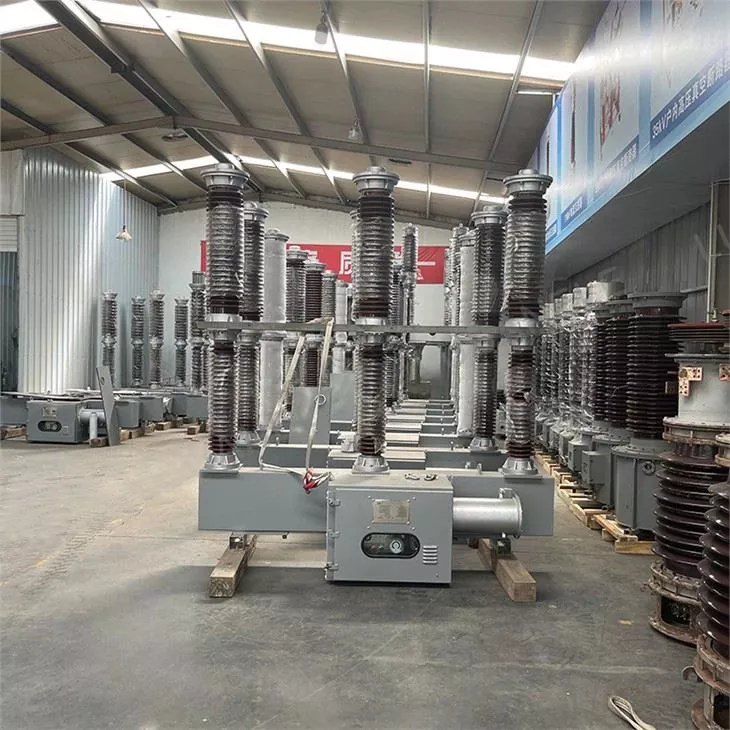

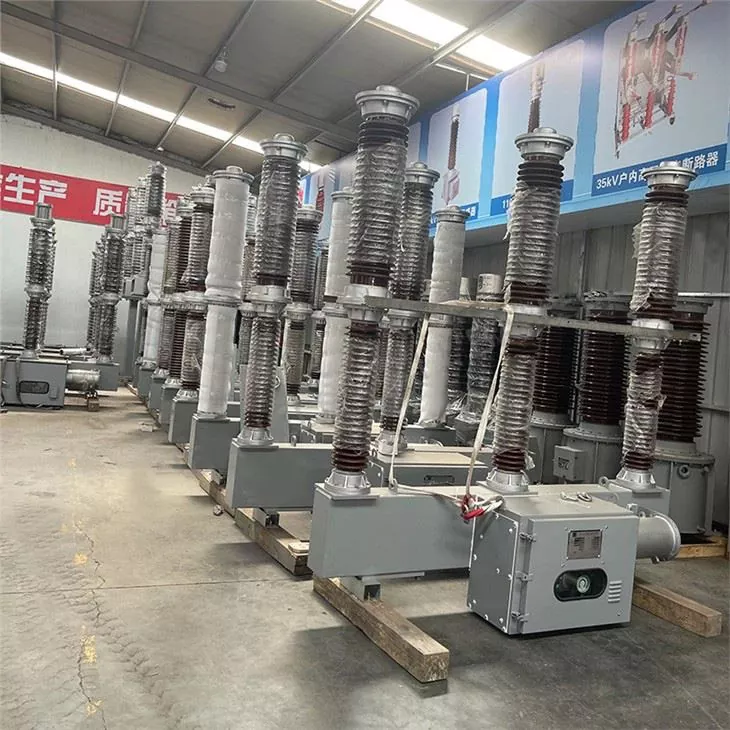

제품 실제 샷

FAQ

항목 : 66kv 69kv SF6 회로 차단기

Q1 : 66kV SF6 회로 차단기의 정격 전압은 얼마입니까?

A1 : 66kV SF6 회로 차단기의 정격 전압은 66kV이며 고전압 전력 시스템에 적합합니다.

Q2 : 회로 차단기에 사용되는 가스는 무엇이며 그 이유는 무엇입니까?

A2 : SF6 가스 (황 6 헥사 플루오 라이드)는 우수한 아크-엑토링 및 절연 특성을 갖기 때문에 사용됩니다. 고전압 응용 분야에서 효율적인 성능과 신뢰성을 보장합니다.

Q3 : 브레이커가 극한의 환경 조건에서 작동 할 수 있습니까?

A3 : 예, 차단기는 -30 ° C에서 +40 ° C 사이의 온도, 최대 2000m의 고도 및 최대 8 도의 지진 강도를 가진 가혹한 환경에서 작동하도록 설계되었습니다. 2000m 이상의 고도의 경우 단열 수준에 대한 특별 조정이 필요합니다.

Q4 : SF6 회로 차단기는 얼마나 자주 유지 보수가 필요합니까?

A4 : 간단한 구조와 밀봉 된 설계로 인해 회로 차단기는 최소한의 유지 보수가 필요합니다. 가스 압력, 전기 부품 및 기계 부품에 대한 정기적 인 검사가 권장됩니다.
