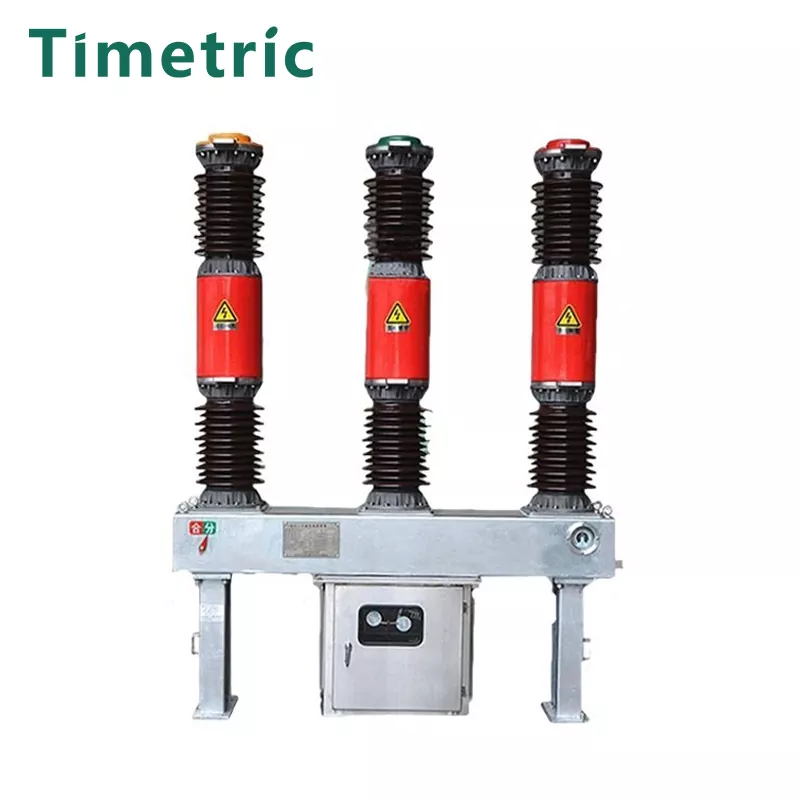

33 kV SF6 회로 차단기

항목 : 33 kV SF6 회로 차단기

33kV / 36KV SF6 회로 차단기는 가압 가스 인터럽트, ensuringshort 아크 연소 시간 및 전기 수명을 갖춘 오프닝 성능을 제공합니다.

주요 특성 :

도자기 열 구조 :

1. 개별 3 상 디자인이 특징입니다.

2. 각 단계에 대한 가압 가스 인터럽트 챔버를 포함합니다.

3. 3 단계는 균일 한 가스 분포를 위해 구리 파이프를 통해 상호 연결됩니다.

주요 구성 요소 :

1. 기둥 도자기 꽃병.

2. 현재 변압기.

3. 중단기.

4. Adsorber.

5. 전송 상자.

6. 연결로드.

7. 하단 프레임.

8. 스프링 작동 메커니즘.

모델 설명

주요 기술 매개 변수

구조 및 장착 치수

작업 환경 ：

항목 : 33 kV SF6 회로 차단기

33kV / 36KV SF6 회로 차단기는 다음 환경 조건에서 효율적으로 작동하도록 설계되었습니다.

설치 방법 :

측면 장착 또는 중간 장착.

주변 온도 :

상한 : +40 ° C

하한 : -30 ° C

고도:

고도 ≤2000m에 적합합니다.

2000m 이상의 고도의 경우 정격 단열재 수준을 적절하게 조정해야합니다.

풍압 :

700pa를 초과하지 않습니다 (34m/s의 풍속에 해당).

지진 저항 :

최대 8도 강도의 지진을 견딜 수 있도록 설계되었습니다.

오염 수준 :

클래스 I 오염 수준에 적합합니다.

일일 온도 차이 :

최대 변동은 25 ° C를 초과해서는 안됩니다.

전기 회로 고장의 가능한 원인

항목 : 33 kV SF6 회로 차단기

SF6 가스 고갈 또는 오염

낮은 SF6 압력 : SF6 가스 압력이 필요한 수준 아래로 떨어지면 회로 차단기의 유전성 및 중단 기능을 손상시킬 수 있습니다.

수분 오염 : SF6에 수분이 존재하면 절연 특성을 저하시키고 아크 추적 또는 내부 고장으로 이어질 수 있습니다.

가스 누출 : 인터럽트 또는 씰의 누출은 가스 압력이 손실되어 회로 중단의 고장을 초래할 수 있습니다.

기계적 실패

스프링 메커니즘 오작동 : 차단기 작동에 사용되는 스프링 메커니즘이 실패하면 차단기가 올바르게 열거 나 닫히지 못하게 할 수 있습니다.

마모 또는 손상된 연락처 : 시간이 지남에 따라 인터럽터 접점이 마모되어 성능 저하가 발생하거나 하중 하에서 회로를 열지 못할 수 있습니다.

결함이있는 전송 메커니즘 : 변속기 상자 또는 커넥팅로드의 문제는 차단기의 작동을 방해하여 오작동으로 이어질 수 있습니다.

전기 문제

ARCING : SF6 가스 압력이나 오염 불량으로 인해 부적절한 아크 소화는 지속 된 아크를 유발하여 접촉 및 방해 챔버를 손상시킬 수 있습니다.

단락 또는 과부하 : 과부하 또는 외부 결함 (예 : 단락)은 차단기가 트립에 실패하거나 내부에 과도한 열 및 손상을 일으킬 수 있습니다.

잘못된 트리핑 : 트리핑 코일, 릴레이 또는 보호 회로의 고장은 차단기가 결함을 감지하거나 올바르게 응답하지 못하게 할 수 있습니다.

환경 적 요인

온도 극단 : 지정된 작동 범위 외부의 과도한 열 또는 감기는 차단기의 성능, 특히 가스 압력 및 기계적 구성 요소에 영향을 줄 수 있습니다.

지진 진동 : 근처의 지진으로 인한 과도한 진동은 특히 구조가 제대로 장착되거나 고정되지 않은 경우 차단기의 작동을 방해 할 수 있습니다.

오염 물질 축적 : 먼지, 먼지 및 기타 환경 오염 물질이 축적되어 차단기의 절연 특성 및 기계적 기능에 영향을 줄 수 있습니다.

부적절한 유지 보수 또는 운영

정기적 인 유지 보수 부족 : 일상적인 검사, 가스 압력 점검 및 기계 테스트를 수행하지 않으면 마모 또는 결함이 발생할 수 있습니다.

인적 오류 : 잘못된 설치, 조정 설정 또는 운영 실수는 차단기의 부적절한 기능으로 이어질 수 있습니다.

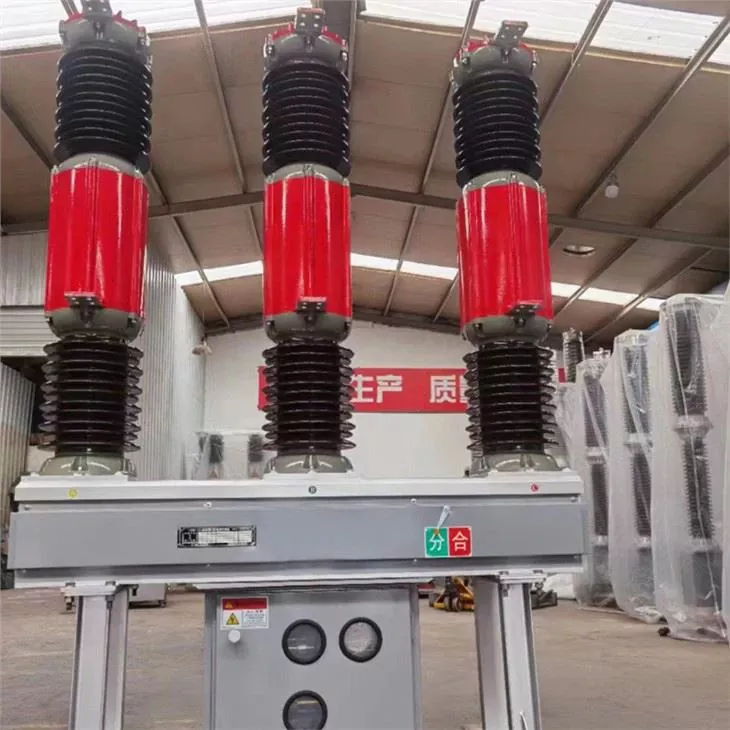

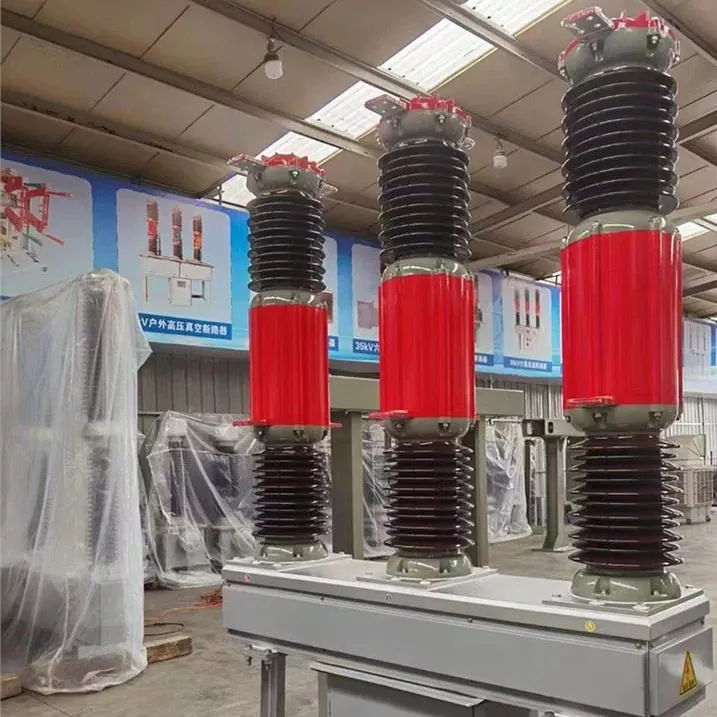

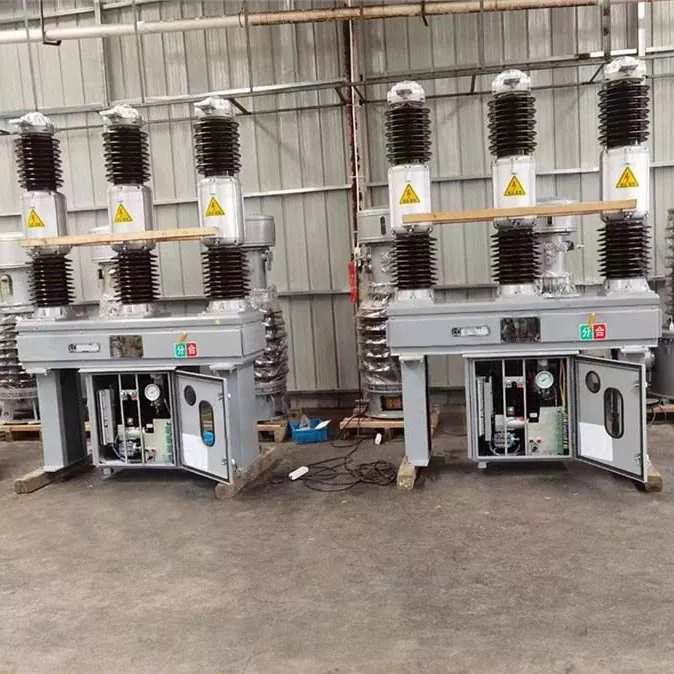

제품 실제 샷

FAQ

Q1 : 33kV / 36KV SF6 회로 차단기의 작동 원리는 무엇입니까?
A1 : 33KV / 36KV SF6 회로 차단기는 황 6 헥사 플루오 라이드 (SF6) 가스를 중단 매체로 사용합니다. SF6 가스는 우수한 유전체 특성 및 아크 쿼싱 기능을 제공합니다. 결함이 발생하면 차단기가 열리고 가스가 아크를 소멸 시키도록 압력을 가해 전기 시스템의 효율적인 작동 및 보호를 보장합니다.

Q2 : 33kV / 36KV SF6 회로 차단기의 정격 전압은 얼마입니까?
A2 : 33kV / 36KV SF6 회로 차단기의 정격 전압은 일반적으로 중간 전압 전력 시스템에 사용하도록 설계된 33kV 또는 36KV입니다.

Q3 : SF6 가스는 회로 차단기의 성능에 어떻게 기여합니까?
A3 : SF6 가스는 우수한 유전체 강도를 가지며, 이는 공기보다 2-3 배입니다. 또한 탁월한 아크-예기 속성을 가지므로 차단기가 열릴 때 아크를 빠르게 해소하는 데 도움이됩니다. 이를 통해 고장 조건 하에서보다 신뢰할 수 있고 효율적인 전기 시스템을 보호 할 수 있습니다.

Q4 : 33kV / 36KV SF6 회로 차단기에는 어떤 유지 보수가 필요합니까?
A4 : 33KV / 36KV SF6 회로 차단기는 지속적인 기능을 보장하기 위해 정기적 인 유지 보수가 필요합니다. 주요 작업에는 다음이 포함됩니다.

· SF6 가스 압력을 모니터링하고 누출되지 않음.

· 스프링 메커니즘의 기계적 작동 점검.

· 마모에 대한 인터럽트 연락처 검사.

· 외부 부품을 청소하고 점검하여 성능에 영향을 미치는 환경 오염 물질이 없는지 확인합니다.
