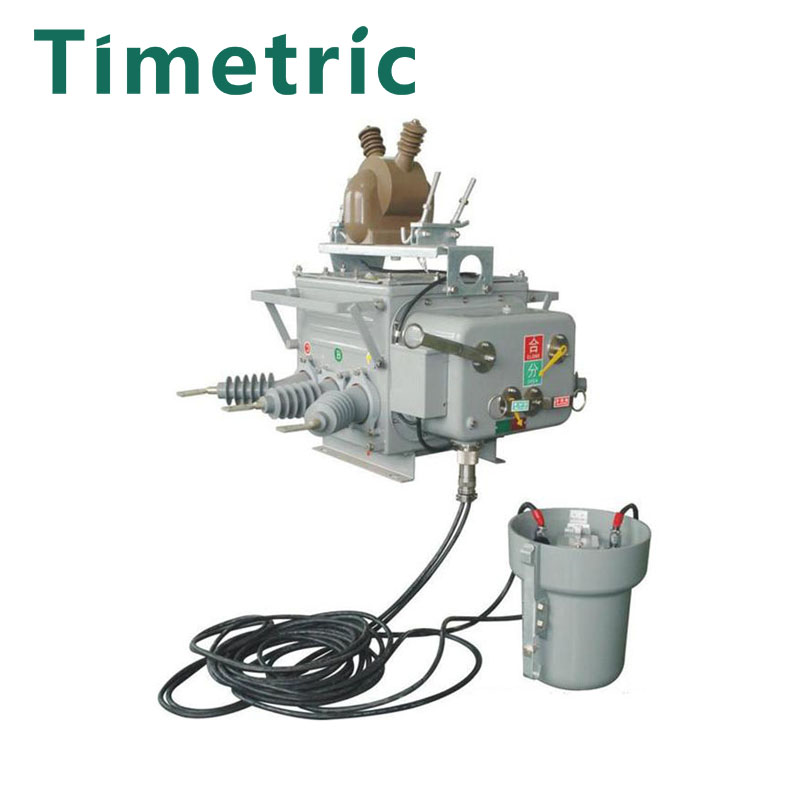

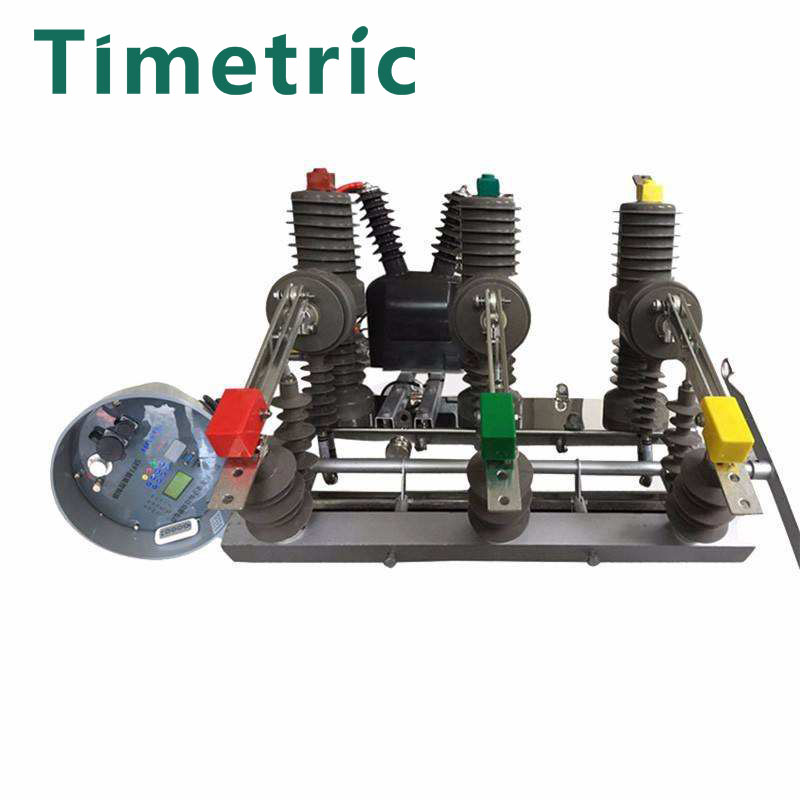

24Kv 극 장착형 진공 회로 차단기

Timetric electrical은 중국의 대규모 24Kv 극 장착형 진공 회로 차단기 제조업체 및 공급업체입니다. 우리는 수년 동안 고전압 장비를 전문으로 해왔습니다. 당사의 제품은 좋은 가격 이점을 가지고 있으며 대부분의 남미, 중동, 아프리카, 동남아시아 시장을 커버합니다. 우리는 중국에서 당신의 장기적인 파트너가 되기를 기대합니다.

문의 보내기

제품 설명

Timetric 24Kv 극 장착 진공 회로 차단기 소개

24 Kv 기둥 장착형 진공 회로 차단기 중국 경제의 지속적인 발전과 함께 전력망의 구조 및 부하 특성이 점점 더 복잡해지고 있습니다. 장비와 개인의 안전을 보호하기 위해 전원 공급 장치의 안전과 신뢰성에 대한 더 높은 요구 사항이 제시됩니다. 2016년 7월 이전에 가장 일반적인 회로 안전 장치는 회로 차단기였습니다. 일종의 수동 스위치 기능으로 전기 제품의 전압 손실, 저전압, 과부하 및 단락 보호를 자동으로 수행할 수 있습니다. 장치에 심각한 과부하 또는 단락이 발생하면 저전압 오류가 자동으로 회로를 차단할 수 있습니다. 실외용 고압 진공 차단기는 장시간 실외에 노출됩니다. 우기에는 공기 중의 수분이 회로 차단기에 들어가기 쉽고 천천히 축적되어 물방울을 형성하고 회로 차단기를 단락시키고 회로 차단기의 정상 작동 및 수명에 영향을 미칩니다.

Timetric 24Kv 극 장착형 진공 회로 차단기 매개변수(사양)

안건			단위	모수
정격 전압			케이 V	12
정격 절연 수준	1 최소 전력 주파수 witstand 전압	건조 시험		42
		습식 테스트		34
	조명 임펄스 내전압(피크)			75
정격 전류			A	630	400	200
정격 단락 차단 전류			카	20	16	12.5
정격 작동 순서				O-0.3s-CO-180s-CO
정격 단락 차단 전류 시간			타임스	30
정격 단락 폐쇄 전류(피크)			카	50
정격 피크 내전류				50
정격 단시간 내전류				20
정격 단락 시간			s	4
개방 시간(자기 방출)	최대 작동 전압		ms	23~45
	정격 작동 전압			23~60
	최소 작동 전압			25~45
마감 시간			ms	≤100
총 휴식 시간				~20
메커니즘 수명			타임스	1000
저장 에너지 모터의 정격 입력 전력			타임스	40

Timetric 24Kv 극 장착형 진공 회로 차단기 클레임

1. 회로 차단기 본체를 포함하는 실외 고전압 진공 회로 차단기, 회로 차단기 본체의 바닥에는 배치 캐비티, 배치 캐비티 및 회로 차단기 본체 내부 통신, 절연 캐비티 및 외부 구조가 제공됩니다. 배치 캐비티는 일체형이며 특성은 다음과 같습니다. 배치 챔버에는 진공 펌프가 제공되고, 진공 펌프에는 격리 와이어 펜스가 제공됩니다. 격리 와이어 펜스 위에는 습도 센서가 제공되며, 습도 센서 측에는 압력이 제공됩니다. 센서, 습도 센서 및 압력 센서에는 전자기 차폐 커버가 제공되고, 진공 펌프에는 격리 캐비티가 제공되며, 격리 캐비티에는 내부에 고정 플레이트가 제공되며, 글랜드는 격리 캐비티 아래에 배치됩니다.

2. 청구항 1에 기재된 실외용 고압 진공 차단기에 있어서, 글랜드 내부에 실링 패드가 구비되어 있는 것이 특징이다.

3. 제1항에 있어서, 글랜드와 격리 캐비티 내부의 고정판 사이에 내부 당김 스프링이 있는 것을 특징으로 하는 옥외 고압 진공 회로 차단기.

4. 청구항 1에 기재된 옥외용 고압 진공차단기에 있어서, 안치실이 차단기 본체의 하부에 체결구로 연결되어 있고, 격리공동의 내부 구조와 안치부가 챔버에는 절연 통기성 플레이트가 제공됩니다.
